FR4 PCBelektronik endüstrisinde en yaygın kullanılan baskılı devre kartı alt tabakalarından biridir. Bu kapsamlı makalede FR4 PCB'nin ne anlama geldiğini, nasıl üretildiğini, nerede uygulandığını ve neden modern elektronik tasarımı ve üretimi için temel malzeme olarak kaldığını araştırıyoruz.
Bu makale FR4 PCB'nin anlamını, özelliklerini, üretim süreçlerini, avantajlarını, sınırlamalarını, gerçek dünya uygulamalarını ve alternatif PCB malzemeleriyle karşılaştırmalarını açıklamaktadır. Mühendisler, hobiciler, alıcılar ve teknoloji meraklıları için pratik bilgiler sağlar. Ayrıca FR4 PCB'lerle ilgili sık sorulan sorulara yanıt veren ayrıntılı bir SSS bölümü de bulacaksınız.

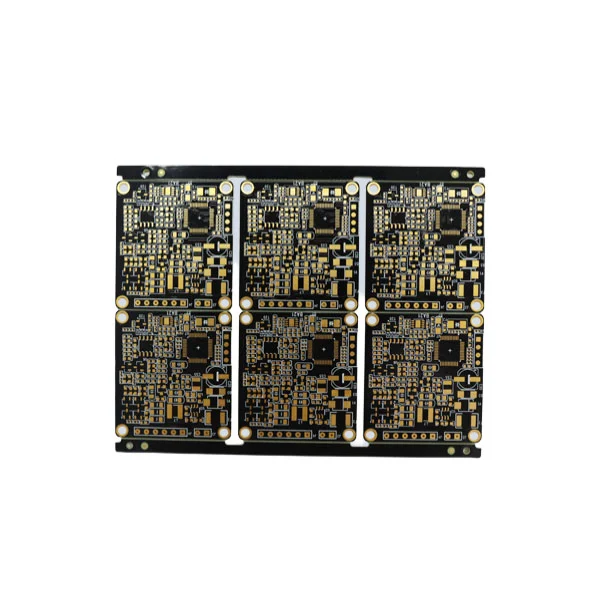

BirFR4 PCBkullanan Baskılı Devre Kartı anlamına gelirFR4temel malzeme olarak. FR4, fiberglas takviyeli epoksi laminat malzemeye verilen bir sınıf tanımı olan "Alev Geciktirici 4" anlamına gelir. Güçlü mekanik mukavemeti, mükemmel elektrik yalıtımı ve geniş bir sıcaklık aralığında çalışma kapasitesi nedeniyle çoğu elektronikte kullanılan fiili standart alt tabakadır.
"PCB" terimi, elektronik bileşenleri kazınmış bakır devreler ve kaplamalı delikler aracılığıyla birbirine bağlayan bir platform anlamına gelir. FR4 ile birleştirildiğinde düşük maliyetli tüketici elektroniklerinden endüstriyel kontrol sistemlerine kadar her şeye uygun, dayanıklı ve güvenilir bir kart oluşturur.
Bir FR4 PCB'nin üretilmesi, tutarlılık ve kaliteyi sağlamak için birkaç hassas adım içerir. Temel unsurlar arasında bakır folyo, FR4 laminat levhalar ve ham maddeleri işlevsel devre kartlarına dönüştüren bir dizi süreç yer alıyor.
PCB üretimi için FR4 malzemesinin seçilmesi, onu birçok uygulama için ideal kılan bir dizi avantaj sunar. Dengeli performansı, maliyet etkinliği ve çok yönlülüğü yaygın olarak benimsenmesine katkıda bulunur.
PCB tasarımı için bir malzeme seçerken mühendisler performansı ve güvenilirliği etkileyen birkaç temel özelliği değerlendirir. FR4 birçok kriterde olumlu özellikler göstermektedir.
| Mülk | Tanım | Tipik Değer / Not |
|---|---|---|
| Dielektrik Sabiti (Dk) | PCB'nin elektrik enerjisini depolama yeteneğini gösterir. | ~4,3–4,8 |
| Termal Kararlılık | Bozulmadan ısıya dayanma yeteneği. | ~130°C'ye kadar |
| Çekme Dayanımı | Mekanik deformasyona karşı direnç. | Yüksek |
| Alev Geciktirme | Yangın riskinin mevcut olduğu uygulamalarda güvenlik. | UL94 V-0 derecesini karşılar |
| Nem Direnci | Nemli ortamlardaki panolar için gereklidir. | İyi |
FR4 PCB'ler çok yönlülüğü ve güvenilirliği nedeniyle her yerde bulunur. Aşağıda FR4'ün son derece iyi performans gösterdiği uygulamalara genel bir bakış bulunmaktadır.
Mühendisler genellikle FR4 ile poliimid, Rogers veya metal çekirdekli alt tabakalar gibi alternatif malzemeler arasında seçim yapar. Her malzeme belirli ihtiyaçlara uygun benzersiz faydalar sunar.
| Malzeme | En İyisi | Avantajları | Sınırlamalar |
|---|---|---|---|
| FR4 | Genel elektronik | Uygun maliyetli, güçlü, güvenilir | Yüksek frekanslı RF için ideal değil |
| Poliimid | Esnek PCB'ler | Yüksek ısı direnci, esnek | Daha yüksek maliyet |
| Rogers | Yüksek frekanslı RF | Düşük kayıp, kararlı Dk | Masraflı |
| Metal Çekirdek | Güç LED'i uygulamaları | Mükemmel ısı dağılımı | Ağır ve pahalı |
Q:PCB'de “FR4” ne anlama geliyor?
A:FR4, yangına dayanıklı ve PCB'ler için yapısal güç sağlayan, camla güçlendirilmiş bir epoksi laminatı belirten "Alev Geciktirici 4" anlamına gelir.
Q:FR4 neden PCB endüstrisinde bu kadar yaygın olarak kullanılıyor?
A:FR4, mekanik mukavemeti, elektrik yalıtımını, termal direnci ve maliyet etkinliğini birleştirerek çok çeşitli elektronik uygulamalar için uygun hale getirir.
Q:FR4 yüksek frekanslı RF uygulamalarında kullanılabilir mi?
A:FR4, düşük frekanslı devrelerde kullanılırken, yüksek frekanslı RF devreleri, daha iyi sinyal bütünlüğü için genellikle Rogers gibi daha düşük dielektrik kayıplara sahip malzemeler gerektirir.
Q:Nem FR4 PCB'leri nasıl etkiler?
A:FR4 iyi bir nem direncine sahiptir ancak yüksek neme uzun süre maruz kalmak yine de performansı etkileyebilir. Koruyucu kaplamalar ve uyumlu katmanlar bu durumu hafifletmeye yardımcı olur.
Q:FR4 otomotiv elektroniği için uygun mu?
A:Evet, FR4, termal stabilitesi ve dayanıklılığı nedeniyle otomotiv elektroniğinde yaygın olarak kullanılmaktadır, ancak zorlu ortamlar için belirli yüksek sıcaklık çeşitleri seçilebilir.
AnlamakFR4 PCBelektronik tasarım ve üretimle çalışan veya bunları öğrenen herkes için gereklidir. Dengeli özellikleri onu dünya çapında sayısız cihazın omurga malzemesi haline getiriyor. İster yeni bir proje için malzemeleri değerlendiriyor olun ister bir tedarikçi seçiyor olun, FR4 güvenilir bir seçim olmaya devam ediyor.
