Yüksek Frekanslı PCBteknolojisi, GHz aralığında çalışan modern RF, mikrodalga ve yüksek hızlı dijital sistemler için gereklidir. Frekanslar arttıkça sinyal kaybı, empedans uyumsuzluğu ve elektromanyetik girişim kritik tasarım zorlukları haline gelir. Bu kapsamlı kılavuz, Yüksek Frekanslı PCB'nin sinyal bütünlüğünü nasıl iyileştirdiğini, malzemeleri, tasarım stratejilerini, üretim süreçlerini, maliyet faktörlerini ve yaygın mühendislik sorunlarına yönelik pratik çözümleri nasıl araştırdığını açıklamaktadır. İster 5G modülleri, otomotiv radarı, uydu sistemleri veya yüksek hızlı iletişim cihazları geliştiriyor olun, bu makale istikrarlı ve güvenilir performans elde etmenize yardımcı olacak net teknik bilgiler sağlar.

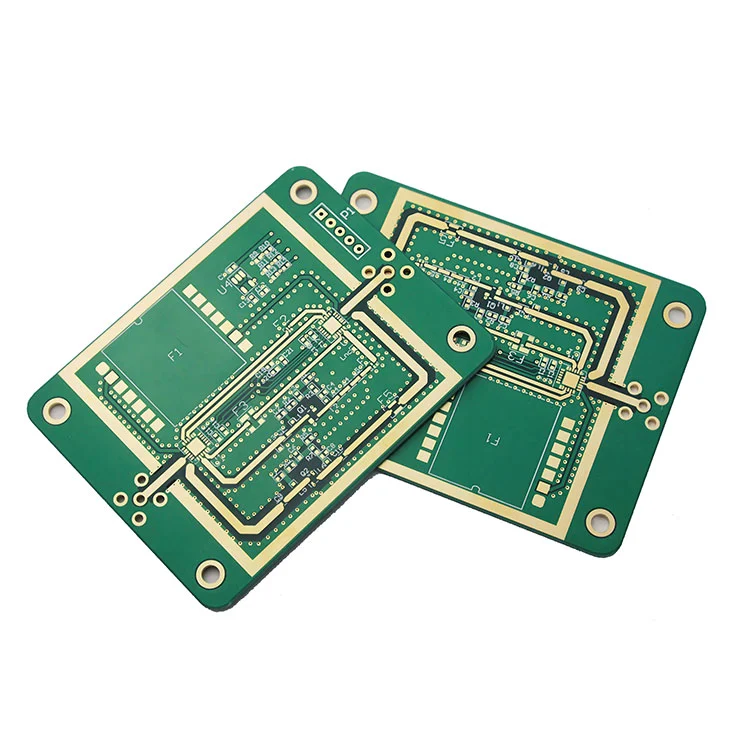

Yüksek Frekanslı PCB, genellikle 500 MHz'in üzerindeki ve sıklıkla çoklu GHz aralıklarına yayılan frekanslarda güvenilir şekilde çalışacak şekilde tasarlanmıştır. Bu seviyelerde dielektrik özelliklerdeki, bakır pürüzlülüğündeki ve iz geometrisindeki küçük değişiklikler bile devre davranışını önemli ölçüde etkileyebilir.
Geleneksel kartların aksine, Yüksek Frekanslı PCB tasarımları, öngörülebilir sinyal iletimini sağlamak için düşük kayıplı malzemeler, sıkı bir şekilde kontrol edilen empedans ve hassas üretim toleransları gerektirir.
Frekans arttıkça:
Yüksek Frekanslı PCB teknolojisi, gelişmiş malzemeleri optimize edilmiş tasarım metodolojileriyle birleştirerek bu zorlukların üstesinden gelir.
| Malzeme | Dielektrik Sabiti (Dk) | Kayıp Teğet (Df) | Başvuru |
|---|---|---|---|
| Modifiye edilmiş FR-4 | 4.2–4.5 | 0,015–0,02 | Düşük GHz tasarımları |
| Rogers Laminat | 2.2–3.5 | 0,0009–0,003 | RF ve Mikrodalga |
| PTFE bazlı | 2,0–2,5 | Ultra düşük | Uydu ve Radar |
| Hidrokarbon Seramik | 3,0–3,5 | Düşük | Otomotiv 77GHz Radarı |
Shenzhen Fanway Technology Co, Ltd gibi üreticiler, üretimden önce dielektrik stabilitesini ve tutarlılığını dikkatlice doğrular.
Etkili yığın tasarımı, korumayı ve sinyal bütünlüğünü artırır.
| Katman | İşlev |
|---|---|
| Tepe | RF Sinyal Yönlendirmesi |
| İç 1 | Zemin Düzlemi |
| İç 2 | Güç Düzlemi |
| Alt | Ekranlama / İkincil Sinyaller |
Uygun zemin referansı EMI'yi en aza indirir ve empedans tutarlılığını artırır.
Yüksek Frekanslı PCB üretimi şunları gerektirir:
Shenzhen Fanway Technology Co, Ltd, gruplar arasında istikrarlı elektrik performansı sağlamak için sıkı süreç kontrolü uygulamaktadır.
Maliyet etkenleri arasında malzeme seçimi, katman sayısı, empedans toleransı ve test karmaşıklığı yer alır. RF malzemelerini standart çekirdeklerle birleştiren hibrit yığın tasarımları, maliyet ve performansı dengeleyebilir.
Değerlendirmek:
Shenzhen Fanway Technology Co, Ltd, çok malzemeli hibrit kartlar, hassas empedans kontrolü, hızlı prototipleme ve sıkı test prosedürleri dahil olmak üzere kapsamlı Yüksek Frekanslı PCB üretim çözümleri sunmaktadır. Mühendislik ekibi, GHz uygulamalarında tutarlı performans sağlayarak, tasarım incelemesinden seri üretime kadar müşterileri destekliyor.
S1: Yüksek Frekanslı PCB malzemelerini hangi sıklıkla dikkate almalıyım?
Genellikle 500 MHz'in üzerinde, özellikle de çoklu GHz aralıklarında çalışırken.
S2: Standart FR-4, RF uygulamalarını yönetebilir mi?
Yalnızca sınırlı sayıda düşük frekanslı tasarımlar; Daha iyi stabilite için özel RF malzemeleri tercih edilir.
S3: En kritik parametre nedir?
Kayıp tanjantı (Df), sinyal zayıflamasını önemli ölçüde etkiler.
S4: Sinyal yansımasını nasıl azaltabilirim?
Doğru empedans kontrolü ve uygun yığın tasarımı sağlayın.
S5: Projeme nasıl başlayabilirim?
Üretimden önce tasarım dosyalarını gözden geçirmek için deneyimli bir üreticiye danışın.
Yüksek Frekanslı PCB, gelişmiş GHz sistemlerinde sinyal bütünlüğünün korunmasında, kaybın en aza indirilmesinde ve istikrarlı performansın sağlanmasında belirleyici bir rol oynar. Malzeme seçiminden hassas üretime kadar her ayrıntı önemlidir.
Güvenilir, yüksek performanslı Yüksek Frekanslı PCB üretim desteği arıyorsanız,Shenzhen Fanway Technology Co, Ltduzman rehberliği ve üretim mükemmelliği sağlamaya hazırdır.
Geliştirme aşamasında olan yeni bir RF veya yüksek hızlı projeniz mi var?Temas etmekTeknik gereksinimlerinizi görüşmek ve Yüksek Frekanslı PCB ihtiyaçlarınıza özel bir çözüm almak için bugün bizimle iletişime geçin.
