Seramik PCB'ler(Baskılı Devre Kartları), yüksek termal performans, güvenilirlik ve minyatürleştirme gerektiren endüstrilerde hızla ilgi kazanıyor. Geleneksel FR4 kartlarından farklı olarak seramik PCB'ler, alt tabaka olarak seramik malzemeleri kullanır ve üstün ısı dağılımı, mekanik dayanıklılık ve elektrik yalıtımı sunar.

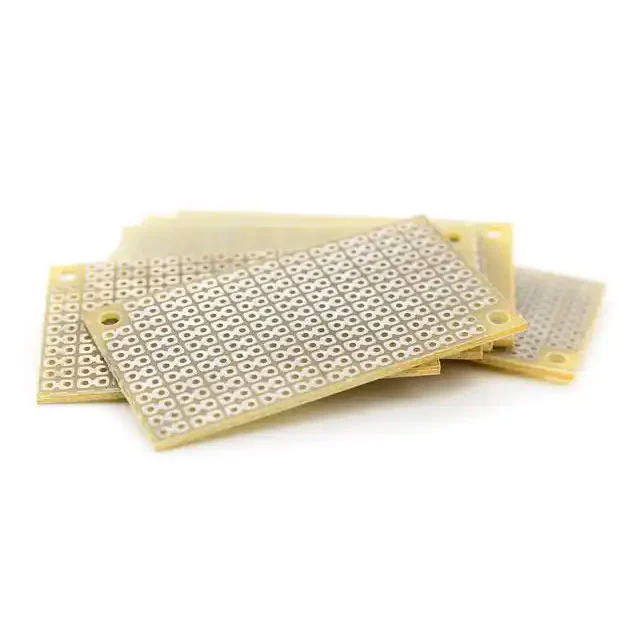

Seramik PCB'ler, temel alt tabaka olarak genellikle alüminyum oksit (Al₂O₃), alüminyum nitrür (AlN) veya berilyum oksit (BeO) gibi seramik malzemeleri kullanan özel baskılı devre kartlarıdır. Bu malzemeler olağanüstü ısı iletkenlikleri, elektrik yalıtımı ve yüksek sıcaklık koşullarındaki stabiliteleri nedeniyle seçilmiştir.
Seramik PCB'lerin Temel Özellikleri ve Parametreleri:
| Parametre | Tipik Aralık / Spesifikasyon | Tanım |
|---|---|---|
| Yüzey Malzemesi | Al ₂o₃, AlN, BEAO Beo | Isı iletkenliğini ve elektrik yalıtım özelliklerini belirler |
| Isı İletkenliği | 20–200 W/m·K | Yüksek güçlü bileşenler için verimli ısı dağıtımı |
| Dielektrik Sabiti (εr) | 8-9 (al ₂Oo), 8,5-9 (ALN) | Yüksek frekanslı uygulamalarda sinyal bütünlüğünü sağlar |
| Termal Genleşme Katsayısı (CTE) | 6–7 ppm/°C | PCB ile monte edilmiş bileşenler arasındaki gerilimi azaltır |
| Maksimum Çalışma Sıcaklığı | 450–1000°C | Alt tabaka bozulması olmadan yüksek sıcaklıkta çalışmayı destekler |
| Kalınlık | 0,2–3,0 mm | Hem ince hem de sert tasarımları destekler |
| Bakır Katman | 35–105 mikron | Yeterli akım taşıma kapasitesi sağlar |
| Yüzey İşlemi | Altın, Nikel, Kalay, Gümüş | Lehimlemede güvenilirlik ve uzun süreli dayanıklılık sağlar |
Seramik PCB'ler genellikle şu şekilde kategorize edilir:Doğrudan Bağlanmış Bakır (DBC), Aktif Metal Lehimleme (AMB), VeKalın Film Teknolojisitahtalar. Her tip, yüksek akımlı güç modüllerinden mikroelektronik cihazlara kadar özel ihtiyaçları karşılayarak termal yönetim ve mekanik sağlamlık açısından benzersiz avantajlar sunar.
Üstün Isı Yayılımı:
Yüksek güçlü LED'ler, RF modülleri ve güç elektroniği önemli miktarda ısı üretir. Seramik PCB'ler verimli termal yollar sağlayarak aşırı ısınmayı önler, kullanım ömrünü artırır ve yüksek yük koşullarında istikrarlı performansı korur. Örneğin alüminyum nitrür bazlı seramik PCB'ler, standart FR4 kartlardan (~0,3 W/m·K) çok daha üstün olan 200 W/m·K'lik termal iletkenlik seviyelerini aşabilir.
Yüksek Frekans Kararlılığı:
Seramik alt tabakalar, yüksek frekanslı devrelerde minimum sinyal zayıflamasını sağlayan düşük dielektrik kaybı sergiler. Bu onları RF uygulamaları, 5G modülleri ve uydu iletişim cihazları için ideal kılar.
Mekanik ve Kimyasal Kararlılık:
Seramikler, PCB'lerin zorlu koşullara maruz kaldığı otomotiv, havacılık ve endüstriyel ortamlarda çok önemli olan korozyona, neme ve termal şoka karşı dayanıklıdır.
Minyatürleştirme ve Yüksek Yoğunluklu Tasarımlar:
Kompakt elektronik cihazların yükselişiyle birlikte seramik PCB'ler, ısı yönetiminden ödün vermeden daha sıkı bileşen yerleşimine olanak tanıyor. Yapısal sağlamlıkları ağır veya yüksek yoğunluklu bileşenleri destekler.
Uzun Süreli Güvenilirlik:
Seramik PCB'ler, yüksek sıcaklıklar ve mekanik stres altında bile uzun süreler boyunca performansını koruyarak sık sık değiştirme veya sistem arızası ihtiyacını azaltır.
Seramik PCB'ler, hem yüksek termal performans hem de hassas mühendislik gerektiren sektörlerin ayrılmaz bir parçasıdır. Anahtar uygulamalar şunları içerir:
LED Aydınlatma:Yüksek güçlü LED'ler, seramik PCB'lerin mükemmel ısı dağılımından faydalanarak parlaklığı ve kullanım ömrünü artırır.
Güç Elektroniği:İnvertörler, dönüştürücüler ve motor sürücüleri, akımı ve ısıyı yönetmek için DBC seramik PCB'lere güvenir.
Otomotiv Endüstrisi:Elektrikli araçlar ve hibrit sistemler, akü yönetimi ve güç aktarma sistemi modüllerinde seramik PCB'ler kullanır.
Telekomünikasyon:RF ve 5G cihazları, düşük kayıplı seramik alt tabakalarla elde edilebilecek, yüksek frekanslarda kararlı sinyal iletimi gerektirir.
Tıbbi Cihazlar:Görüntüleme sistemleri, lazerler ve teşhislere yönelik yüksek güvenilirliğe sahip devreler, yüksek sıcaklıklarda hassas işlemleri sürdürmek için seramik PCB'ler kullanır.
Yükselen Trendler:
Esnek Elektroniklerle Entegrasyon:Seramik PCB'leri esnek alt tabakalarla birleştirmek, giyilebilir cihazlar ve kompakt robotlar için hibrit tasarımlara olanak tanır.
Gelişmiş Termal Yönetim:Performansı daha da artırmak için seramik PCB'lerin yanı sıra gömülü ısı boruları veya mikro kanallı soğutma gibi yenilikler de uygulanıyor.
Yüksek Güçlü Modüllerin Minyatürleştirilmesi:Seramik alt tabakalar, küçük form faktörlerinde yüksek yoğunluklu ara bağlantıları destekleyerek yeni nesil tüketici elektroniği ve endüstriyel ekipmanları mümkün kılar.
Yeşil Üretim:Çevre dostu seramik PCB üretim teknikleri ilgi kazanıyor, yüksek performansı korurken çevresel etkiyi azaltıyor.
S1: Seramik PCB kullanmanın metal çekirdekli PCB'lere göre avantajları nelerdir?
A1:Seramik PCB'ler, metal çekirdekli PCB'lere kıyasla üstün termal iletkenlik, daha düşük dielektrik kaybı, daha yüksek sıcaklık direnci ve daha fazla mekanik stabilite sunar. Metal çekirdekler ısı yayma konusunda üstün performans sergilerken, seramikler yerel sıcak noktalarda hassas termal yönetim sağlar ve aynı anda elektrik yalıtımını korur.
S2: Seramik PCB'nin kalınlığı performansını nasıl etkiler?
Cevap2:Daha kalın seramik alt tabakalar mekanik mukavemeti artırır ve daha yüksek akım kapasitesine izin verir, ancak birim kalınlık başına ısı dağıtım verimliliğini biraz azaltabilir. Optimum kalınlığın seçilmesi, amaçlanan uygulama için sağlamlık, termal performans ve üretim fizibilitesini dengeler.
S3: Seramik PCB'ler yüksek frekanslı uygulamalarda kullanılabilir mi?
Cevap3:Evet, seramik PCB'ler düşük dielektrik kaybına ve kararlı geçirgenliğe sahiptir; bu da onları sinyal bütünlüğünün kritik olduğu RF devreleri, 5G modülleri ve mikrodalga uygulamaları için ideal kılar.
S4: Seramik PCB'ler geleneksel FR4 kartlardan daha mı pahalıdır?
Cevap4:Evet, seramik PCB'lerin malzeme ve işleme karmaşıklığı nedeniyle genellikle daha yüksek ön maliyetleri vardır. Bununla birlikte, uzun vadeli güvenilirlik, termal verimlilik ve azaltılmış arıza oranları, özellikle yüksek güç veya yüksek frekans uygulamalarında çoğu zaman yatırımı haklı çıkarmaktadır.
S5: DBC, AMB ve Kalın Film seramik PCB'ler arasındaki farklar nelerdir?
Cevap5:DBC panoları, seramiğe doğrudan bağlı bakır içerir ve güç cihazları için mükemmel termal iletkenlik sağlar. AMB panoları, güçlü termal ve elektriksel bağlantı için lehimleme teknikleri kullanır. Kalın film seramik PCB'ler, kompakt, çok katmanlı devrelere uygun baskılı iletken macunlara dayanır.
Fanwaygelişmiş elektronikler için özel olarak tasarlanmış yüksek performanslı seramik PCB'lerde uzmanlaşmıştır. Şirket, üstün ısı yönetimi, sinyal kararlılığı ve mekanik güvenilirlik sağlamak için birinci sınıf seramik malzemeleri hassas üretim süreçleriyle birleştiriyor. Fanway, DBC, AMB ve Kalın Film çeşitleri de dahil olmak üzere tam bir seramik PCB çözümleri yelpazesi sunarak, LED aydınlatmadan otomotiv elektroniğine kadar çeşitli endüstrilerin çeşitli ihtiyaçlarını karşılar.
Onlarca yıllık deneyimi ve kaliteye verdiği önemle Fanway, her kartın uluslararası standartlarla uyumlu olmasını sağlayarak müşterilerin optimize edilmiş termal performansa, gelişmiş cihaz ömrüne ve yüksek yoğunluklu tasarım çözümlerine ulaşmasını destekler. Sorularınız, teknik destek veya özelleştirilmiş seramik PCB çözümleri için,bize UlaşınFanway'in yenilikçi tekliflerini keşfetmek ve elektronik tasarımlarınızı geliştirmek için bugün.
