Baskılı Devre Kartı (PCB)tüketici cihazlarından endüstriyel kontrol sistemlerine kadar neredeyse tüm elektronik cihazların omurgasıdır. Kart, elektronik bileşenler arasında mekanik destek ve elektriksel bağlantı sağlar. Günümüzün elektronik odaklı dünyasında bir PCB'nin tasarımı, malzemesi ve üretim kalitesi performans, güvenilirlik ve maliyet açısından kritik öneme sahiptir.
Bileşenleri birbirine bağlamak için kompakt, tekrarlanabilir ve güvenilir bir yol sağlarlar.
Sinyal bütünlüğünü, güç dağıtımını ve termal yönetimi sağlarlar.
Minyatürleştirme, 5G, yapay zeka ve IoT gibi trendlerle birlikte gelişmiş PCB'ler (ör. HDI, sert esnek) inovasyonun merkezi haline geliyor.
Küresel PCB pazarının, güçlü talebin yansıması olarak 2032 yılına kadar ~117,53 milyar ABD dolarına ulaşması öngörülüyor.
Bir PCB seçerken, genellikle aşağıdakiler arasında bir kararla karşı karşıya kalırsınız:FR4 (sert)VeRigid-Flex (sert + esnek karışımı). Seçim, ürününüzün mekanik, elektrik ve tasarım kısıtlamalarına bağlıdır. Aşağıda karar vermenize yardımcı olacak yol gösterici “nasıl / neden / ne” soruları bulunmaktadır:
| Düşünce | Anahtar Soru | Tipik Rehberlik |
|---|---|---|
| Mekanik Gerilme ve Bükülme | Kart yaşam döngüsü boyunca ne kadar esneme veya bükülme yaşayacak? | Sık sık bükme veya katlama gerekiyorsa Rigid-Flex'i kullanın; FR4, eğer tahta düz kalırsa. |
| Alan ve Ağırlık Kısıtlamaları | Ağırlık veya kompaktlık neden önemlidir? | Rigid-Flex, konnektör ve kartlar arası kablolama ihtiyacını azaltarak yerden ve ağırlıktan tasarruf sağlar. |
| Maliyet ve Getiri | Bütçeniz ve beklenen hacminiz nedir? | FR4, yüksek hacimlerde daha basit ve uygun maliyetlidir; Rigid-Flex'in süreç karmaşıklığı ve maliyeti daha yüksektir. |
| Sinyal Bütünlüğü ve Katman Sayısı | İzleriniz kaç katman/ne kadar yoğun? | Her ikisi de yüksek katman sayısını destekleyebilir ancak sert esneklik, kısıtlı alanlarda yönlendirmeye yardımcı olabilir. |
| Termal, Titreşim, Güvenilirlik | Neden dayanıklılığa ve güvenilirliğe öncelik vermelisiniz? | Rigid-Flex genellikle şok ve titreşim altında daha iyi performans gösterir ancak dikkatli bir şekilde tasarlanmalıdır. |
Şimdi iki varyantı ayrıntılı olarak inceleyelim.
FR4, sert PCB'ler için en yaygın kullanılan alt tabakadır. “FR” anlamına gelirAlev Geciktiricive “4” bir malzeme derecesidir. Epoksi reçine bağlayıcılı dokuma fiberglas kumaştan oluşur.
Aşağıda tipik bir tablo bulunmaktadırFR4 PCBparametreler (bu sayılar tedarikçiye ve Tg derecesine göre değişebilir):
| Parametre | Tipik Değer / Aralık | Notlar / Önem |
|---|---|---|
| Dielektrik sabiti (Dk) | 3,8 – 4,8 (1 MHz'de) | Empedans kontrolünü ve sinyal gecikmesini etkiler. |
| Dağılım faktörü (Df) | ~0,009 (1 MHz'de) | Kayıp tanjantı: yüksek frekansta sinyal kaybı. |
| Elektrik gücü | 800 – 1800 V/mil | Dielektrik bozulma mukavemeti. |
| Tg (Cam Geçiş Sıcaklığı) | 130°C, 140°C, 150°C, 170°C | Daha yüksek Tg daha iyi termal güvenilirlik sağlar. |
| Tahta kalınlığı | 0,4 mm – 3,2 mm (ortak) | Mekanik / uyum kısıtlamalarına bağlıdır. |
| Bakır kalınlığı | 1 oz (≈35 µm), 2 oz, 3 oz, 4 oz | Daha yüksek akım yolları için daha ağır bakır. |
| Minimum iz / aralık | ~4 mil (0,1 mm) veya daha iyisi | Üretim kapasitesine bağlıdır. |
| Yüzey kalitesi | ENIG, HASL, OSP, Daldırma Ag vb. | Lehimlenebilirliği ve güvenilirliği etkiler. |
Tüketici elektroniği (akıllı telefonlar, giyilebilir cihazlar, cihazlar)
Endüstriyel kontrol panoları, AD panoları, güç kaynakları
Tahtanın katlanması veya bükülmesi gerekmeden düz kalması
Çatlama veya delaminasyon riski olmadan bükülmez veya esneyemez (sert cam+epoksi yapısı nedeniyle)
Esnek ara bağlantılara ihtiyaç duyan kompakt, çok bölümlü elektronikler için sert esnek tercih edilebilir

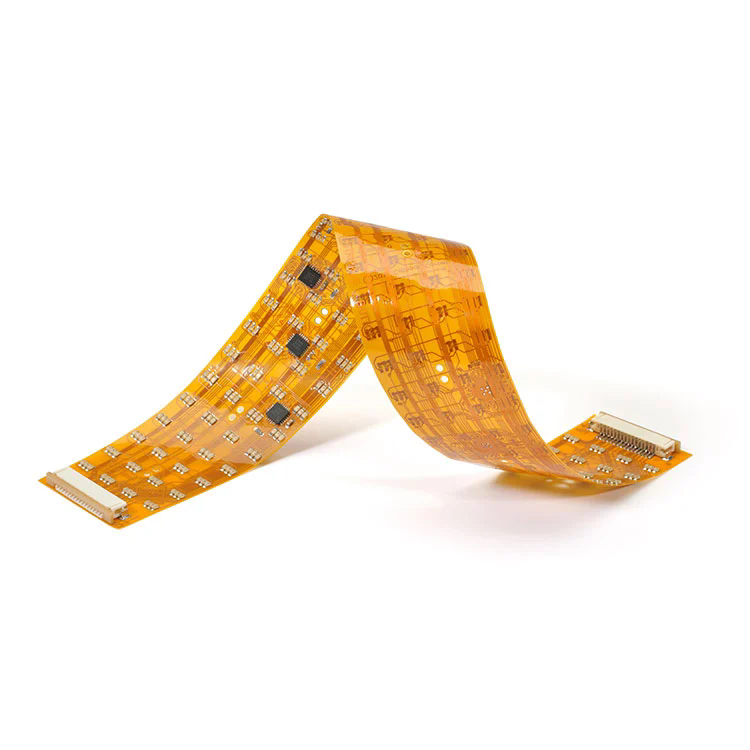

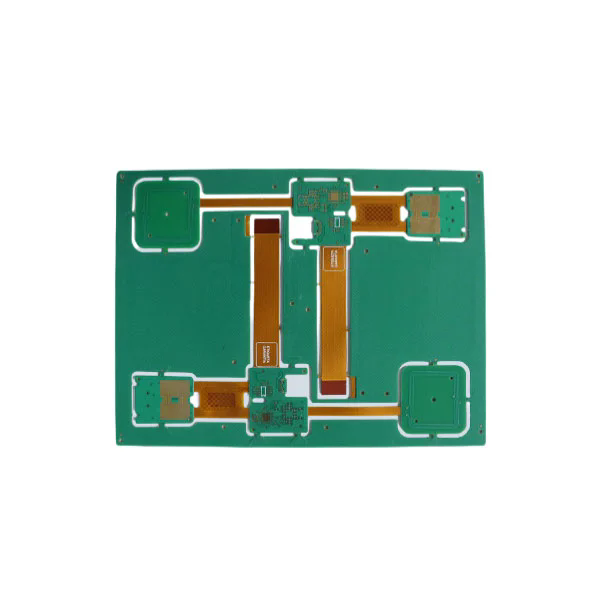

Sert Esnek PCBsert devre bölümlerini (tipik olarak FR4) ve esnek devre bölümlerini (poliimid, polyester vb.) tek bir entegre kartta birleştirir. Bileşen montajı için sağlam desteği korurken esneme, katlama ve 3 boyutlu bir yapı sağlar.
Tasarım, esnek bölgeleri (bükülme yarıçapı, katman istifleme, bakır geçişleri) dikkatli bir şekilde yönetmelidir.
Sert ve esnek katmanlar kontrollü bağlama ve yapıştırma işlemleriyle lamine edilir.
Tipik esnek malzemeler: poliimid filmler, kaplama filmleri, yapışkan katmanlar
Katman başına katlama açısı sınırlıdır (örneğin poliimid genellikle katman başına ~0,5–2°).
Sektör referanslarından:
| Öğe | Parametre / Yetenek | Notlar |
|---|---|---|
| Sert + Esnek Levha Kalınlığı | 0,25 mm'den 6,0 mm'ye kadar (birleşik) | Katman kombinasyonlarına ve yapısına bağlıdır |
| Katmanlar | Bazı tasarımlarda 32 katmana kadar | Çok katmanlı sert + esnek birleştirme |
| Minimum iz / aralık | 0,075 mm / 0,075 mm (≈ 3 mil) | Yüksek yoğunluklu esnek bölge |
| Minimum delik boyutu / ped boyutu | 0,10 mm / 0,35 mm | Mikro kanallar, geçiş delikleri vb. için |
| Maksimum bakır kalınlığı | 4 oz (sert kısım) | Sert kesitli ağır akımlar için |
| Esnek bakır (esnek kısım) | 0,5 – 2 ons | Esnek alanda daha hafif bakır |
| Yüzey kaplama seçenekleri | ENIG, daldırma Ag, OSP, HASL vb. | Hem sert hem de esnek bölümler için |
| Yapışma ve laminasyon | Özel yapışma hazırlığı (plazma, kahverengi oksit) | Esnek-sert bağlanmayı sağlamak için |
Yüksek titreşim, şok ve kısıtlı alanlarda (örn. havacılık, tıbbi cihazlar) mükemmel
Konektörleri ve kartlar arası kablolamayı azaltır/ortadan kaldırır
Sağlam ve esnek fonksiyonları tek parça halinde entegre ederek montajı basitleştirir
3D devre katlamaya veya çok düzlemli yapıya izin verir
Daha yüksek üretim karmaşıklığı, daha fazla verim riski
Özellikle esnek bölgelerde (bükülme yarıçapı, gerilim giderme) dikkatli tasarım gerektirir
Kart başına maliyet daha yüksektir ancak daha az konnektör, kablo ve montaj adımı nedeniyle sistem maliyeti düşebilir
S1: Uygulamam için PCB ne kadar kalın olmalıdır?
Cevap1: PCB kalınlığı mekanik, termal ve alan kısıtlamalarına bağlıdır. Tipik sert FR4 levhaların kalınlıkları 0,4 mm ila 3,2 mm arasındadır. Sert-esnek tasarımlarda birleşik kalınlık genellikle 0,25 mm ila 6,0 mm arasındadır. Tahta ne kadar ince olursa esneklik o kadar artar ancak mekanik stabilite azalır.
S2: Neden ayrı sert ve esnek levhalar yerine sert esnek tercih edilmeli?
Cevap 2: Sert esneklik konnektörleri, kabloları ve montaj adımlarını azaltır; Titreşimler altında güvenilirliği artırır ve kompakt 3D katlamaya olanak tanır. Hem sert montaj bölgelerini hem de esnek bölümleri tek bir kartta birleştirir.
S3: FR4'ün hangi elektriksel özellikleri sinyal bütünlüğünü en çok etkiler?
Cevap3: Dielektrik sabiti (Dk) empedansı ve yayılma hızını etkiler; dağılım faktörü (Df), özellikle yüksek frekansta sinyal kaybını etkiler; bakır kalınlığı ve iz geometrisi de kritik roller oynar.
Şu tarihte:Fanyway, zorlu uygulamalara özel yüksek performanslı Baskılı Devre Kartı çözümleri tasarlama ve üretme konusunda uzmanız. İster standart FR4 sert PCB'lere ister karmaşık Rigid-Flex kartlara ihtiyacınız olsun, mühendislik ekibimiz düzeni, istiflemeyi, malzeme seçimini ve üretim stratejisini optimize etmek için onlarca yıllık uzmanlığı kullanır.
Sıkı kalite ve güvenilirlik standartlarına uyuyoruz, IPC yönergelerine uyuyoruz ve HDI, mikrovia ve kontrollü empedans gibi gelişmiş süreçleri destekliyoruz. Rekabet avantajımız, ürün ihtiyaçlarınız için maliyet, verim ve gelişmiş kapasiteyi dengelemede yatmaktadır.
Bir sonraki tasarımınızda FR4 mü yoksa sert esnek mi kullanacağınızı araştırıyorsanız ya da üretimi prototiplemeniz ya da ölçeklendirmeniz gerekiyorsa Fanyway yardıma hazırdır.Bize Ulaşınbugün proje gereksinimlerinizi tartışmak ve fiyat teklifi almak için.
