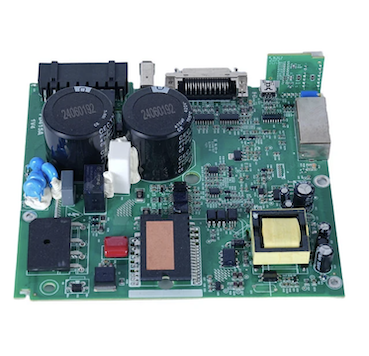

Yüksek Hassasiyetli Mikro BGA Bilyalı Izgara Dizisi PCB Düzeneği

Fanway'in Yüksek Hassasiyetli Mikro BGA Bilyalı Izgara Dizisi PCB Düzeneği hizmeti, bileşen gövdesi altında güvenilir lehim bağlantıları elde etmek için hassas yerleştirme ekipmanını, kontrollü termal profil oluşturmayı ve 2D/3D X-ışını incelemesini birleştirir. Yerleştirme doğruluğu, boşluk, çarpıklık ve kafa yastık kusurlarını önlemek üzere kalibre edilmiş yeniden akış profilleriyle 0,25 mm'ye kadar ince aralıklı BGA'ları destekler. BGA Baskılı Devre Kartları İmalatı hizmeti, BGA yönlendirmesi için PCB düzeni optimizasyonunu, yetkili tedarik zincirleri aracılığıyla bileşen tedarikini ve IPC-A-610 kabul kriterlerine göre montaj sonrası incelemeyi içerir. Bileşen değişimi veya yükseltme gerektiren kartlar için hizmet, kontrollü termal profiller kullanılarak BGA'nın çıkarılması, tamponun temizlenmesi, yeniden doldurulması ve yeniden takılmasını sağlar.

BGA PCB Düzeneği Nedir?

BGA (Ball Grid Array) PCB montajı, Ball Grid Array bileşenlerinin yüzeye montaj teknolojisini kullanarak baskılı devre kartına monte edilmesi işlemidir. Çevresinde kablo bulunan geleneksel paketlerden farklı olarak BGA bileşenlerinde, cihazın alt tarafında bir ızgara şeklinde düzenlenmiş bir dizi lehim topu bulunur. Montaj sırasında BGA, lehimle yapıştırılmış pedlerin üzerine yerleştirilir ve lehim toplarının hem elektriksel hem de mekanik bağlantılar oluşturmak üzere eridiği bir yeniden akış fırınından geçirilir. Bağlantılar bileşen gövdesinin altında gizlendiğinden, standart görsel inceleme lehim kalitesini doğrulayamaz; X-ışını muayenesi gereklidir.

BGA Paket Çeşitleri ve Kullanım Alanları

BGA Montaj Süreci

Yüksek Hassasiyetli Mikro BGA Bilyalı Izgara Dizisi PCB Düzeneği işlemi, ortak güvenilirliği sağlamak için kontrollü bir sıra izler:

1. PCB hazırlama ve lehim pastası uygulaması

Lehim pastası bir şablon kullanılarak PCB pedlerine yazdırılır. Yapıştırma hacmi ve hizalama kritik öneme sahiptir; Yetersiz macun açılmalara, fazla macun ise köprüleşmeye neden olur.

2. BGA yerleşimi

BGA bileşeni, görsel hizalamalı otomatik alma ve yerleştirme ekipmanı kullanılarak lehimle yapıştırılmış pedlerin üzerine yerleştirilir. Her lehim topunun karşılık gelen ped ile hizalanmasını sağlamak için yerleştirme doğruluğu mikron düzeyinde olmalıdır.

3. Yeniden akıtma lehimleme

Birleştirilen levha, kontrollü bir termal profile sahip bir yeniden akışlı fırından geçer. Profil, her biri özel BGA paketine ve lehim alaşımına (SAC305 kurşunsuz veya Sn63Pb37 ötektik) göre kalibre edilmiş ön ısıtma, ıslatma, yeniden akış ve soğutma aşamalarını içerir. Doğru profilleme, işeme, çarpıklık ve baş-yastık kusurlarını önler.

4. Soğutma ve katılaştırma

Lehim bağlantılarını katılaştırmak için tahta kontrollü bir oranda soğutulur. Hızlı soğutma strese neden olabilir; yavaş soğutma tane büyümesine neden olabilir. Soğutma hızı, kart ve bileşen malzemeleriyle eşleştirilir.

5. Muayene

BGA düzenekleri için X-ışını denetimi zorunludur çünkü eklemler optik olarak gizlenmiştir. 2D X-ışını, eklem şekli ve hizalaması için yukarıdan aşağıya görüntüleme sağlar; 3D X-ışını (CT), boşluk analizi ve kusur tespiti için kesit görünümler sağlar Boşluk yüzdesi, IPC-A-610 kabul kriterlerine göre ölçülür.

6. İkincil süreçler

Gereksinimlere bağlı olarak kartlar, BGA montajından sonra temizliğe, uygun kaplamaya veya işlevsel testlere tabi tutulabilir.

Kaliteyi Nasıl Kontrol Ediyor ve Denetliyoruz?

Yüksek Hassasiyetli Mikro BGA Bilyalı Izgara Dizisi PCB Düzeneği, lehim bağlantıları gizli olduğundan benzersiz denetim zorlukları sunar. Fanway, ortak bütünlüğü doğrulamak için birden fazla denetim yöntemi kullanır:

Röntgen muayenesi (2D ve 3D)

X-ışını, tüm BGA lehim bağlantılarının tahribatsız görüntülenmesini sağlar. İyi eklemler, dizi boyunca aynı boyutta ve tutarlı bir şekilde dairesel görünür. X-ışını boşlukları, köprülenmeleri, açıklıkları, baş yastığındaki kusurları ve yetersiz ıslanmayı tespit eder. Boşluk yüzdesi hesaplanır ve IPC-A-610 kabul limitleriyle karşılaştırılır.

Otomatik optik inceleme (AOI)

AOI, BGA gövdesinin arkasını göremese de bileşen hizalamasını, eş düzlemliliği ve çevresindeki lehim bağlantılarını denetler. Ayrıca BGA'nın varlığını ve doğru yönelimini de doğrular.

Devre içi test (BİT)

ICT, BGA'nın PCB'ye olan elektrik bağlantısını doğrular, kısa devreleri, açık devreleri kontrol eder ve bileşen değerlerini düzeltir.

Fonksiyonel test

Birleştirilen kart, BGA'nın spesifikasyona göre performans gösterdiğini doğrulamak için çalışma koşulları altında test edilir.

BGA Yeniden İşleme ve Yeniden Toplama

Yüksek Hassasiyetli Mikro BGA Bilyalı Izgara Dizisi PCB Düzeneğinin bir bileşeni arızalı olduğunda veya değiştirilmesi gerektiğinde, BGA yeniden işlemesi özel ekipman ve kontrollü termal profiller kullanılarak gerçekleştirilir. Süreç şunları içerir:

1. Bileşenin çıkarılması: Tahta, bükülmeyi önlemek için alttan önceden ısıtılır. Üst ısıtıcı, lehim toplarını eritmek için lokalize bir termal profil uygular. Lehim eridiğinde bir vakum toplama tüpü bileşeni kaldırır. Ped hasarını önlemek için bileşeni zorlamak veya kaldırmaktan kaçınılır.

2. Ped temizliği– Artık lehim, lehim sökme örgüsü ve akı kullanılarak PCB pedlerinden çıkarılır. Pedler temizlenir ve hasar açısından incelenir.

3. Yeniden Toplama– Yeniden kullanılacak bileşenler için eski lehim topları çıkarılır ve yeni lehim küreleri bir yeniden toplama şablonu ve yeniden akıtma kullanılarak takılır. Bileşen akıtılır, şablonla hizalanır ve yeni kürelerin eklenmesi için ısıtılır.

3. Bileşen değişimi– Yeniden toplanmış veya yeni bileşen PCB pedlerine hizalanır ve kontrollü bir termal profil kullanılarak yeniden akıtılır.

4. Yeniden işleme sonrası inceleme– X-ışını incelemesi, yeniden çalışmanın başarılı olduğunu ve yeni bağlantıların kabul kriterlerini karşıladığını doğrular.

Uygulamalar

Yüksek Hassasiyetli Mikro BGA Bilyalı Izgara Dizisi PCB Düzeneği, yüksek G/Ç yoğunluğu, sinyal bütünlüğü ve termal performans gerektiren uygulamalar için gereklidir:

Yapay zeka ve yüksek performanslı bilgi işlem: GPU'lar, yapay zeka hızlandırıcıları ve sunucu işlemcileri binlerce bağlantıya sahip büyük FCBGA paketleri kullanır.

Telekomünikasyon: 5G temel bant yongaları, ağ işlemcileri ve anahtarlama ASIC'leri, yüksek hızlı veri iletimi için ince aralıklı BGA gerektirir.

Tıbbi cihazlar: Tanısal görüntüleme ekipmanları, hasta monitörleri ve taşınabilir tıbbi aletler, kompakt, güvenilir elektronikler için BGA'yı kullanır.

Endüstriyel kontrol: PLC'ler, motor sürücüleri ve otomasyon kontrolörleri, işleme ve iletişim fonksiyonları için BGA'yı kullanır.

Tüketici elektroniği: Akıllı telefonlar, tabletler ve giyilebilir cihazlar, alanı kısıtlı tasarımlar için mikro BGA kullanır.

Neden BGA PCB Montajı için Fanway?

Hassas yerleştirme yeteneği

Fanway'in yerleştirme ekipmanı, her lehim topunun pediyle hizalanmasını sağlayan görüş hizalaması ile 0,25 mm'ye kadar ince aralıklı BGA'yı destekler. Yerleştirme doğruluğu, otomatik kalibrasyon ve gerçek zamanlı geri bildirim yoluyla korunur.

Kontrollü yeniden akış profili oluşturma

Çok bölgeli sıcaklık kontrolüne sahip reflow fırınlar, farklı BGA paket türleri ve lehim alaşımları için hassas termal profiller sağlar. Boşlukları ve çarpıklıkları önlemek amacıyla her montaj için profiller geliştirilir ve doğrulanır.

Röntgen muayenesi

2D ve 3D X-ray inceleme sistemleri, her karttaki her BGA için bağlantı kalitesini doğrular. Boşalma yüzdesi ölçülür ve belgelenir.

BGA yeniden işleme ve yeniden düzenleme

Fanway, bölünmüş görüş optiklerine ve kontrollü termal profillere sahip özel yeniden işleme istasyonlarını kullanarak BGA sökme, ped temizleme, yeniden doldurma ve değiştirme hizmetleri sağlar. Yeniden işleme IPC-7711/7721 standartlarına göre gerçekleştirilir.

Uçtan uca hizmet

Fanway, BGA yönlendirme için PCB düzeni optimizasyonundan bileşen tedariki, montaj, inceleme ve yeniden işlemeye kadar tek bir iletişim noktası aracılığıyla eksiksiz BGA PCB montaj hizmetleri sağlar.

Sertifikalar

Fanway, IPC-A-610 ve IPC-7095 standartlarına uygun montaj süreçleriyle ISO9001, ISO13485 ve IATF16949 sertifikalarına sahiptir.

Ortak SSS

S: Fanway'in oluşturabileceği minimum BGA aralığı nedir?
C: Fanway, 0,25 mm adıma kadar BGA montajını destekler. Standart aralıklar 1,0 mm, 0,8 mm, 0,65 mm, 0,5 mm ve 0,4 mm'dir.

S: BGA düzeneklerinde hangi denetim yapılıyor?
C: Tüm BGA düzenekleri için X-ışını denetimi (2D ve 3D) zorunludur. Boşalma yüzdesi IPC-A-610 kriterlerine göre ölçülür. AOI, ICT ve fonksiyonel testler de gerektiği gibi gerçekleştirilir.

S: Fanway başarısız olan bir BGA'yı yeniden işleyebilir mi?
C: Evet. Fanway, kontrollü termal profillere sahip özel yeniden işleme istasyonlarını kullanarak BGA'nın çıkarılması, ped temizliği, yeniden toplanması ve değiştirilmesini sağlar. Yeniden işleme IPC-7711/7721 standartlarına göre gerçekleştirilir.

S: BGA PCB montajı için tipik teslim süresi nedir?
C: Prototip BGA düzenekleri genellikle 5 ila 7 iş günü içinde gönderilir. Toplu siparişler, bileşenlerin kullanılabilirliğine ve anakart karmaşıklığına göre planlanır.

S: Fanway hangi BGA paket türlerini destekliyor?
C: Fanway, PBGA, CBGA, FCBGA ve mikro BGA paketlerini destekler. Bileşen tedariki, orijinalliği sağlamak için yetkili tedarik zincirleri aracılığıyla gerçekleştirilir.
