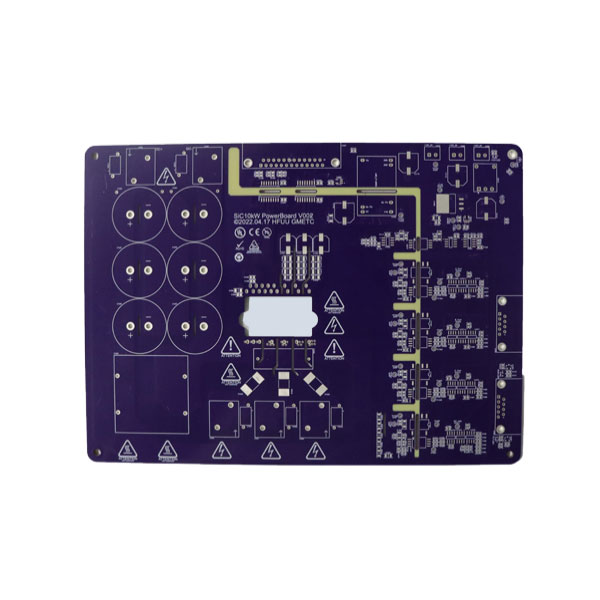

Daha küçük, daha hızlı ve daha güçlü elektronik cihazlara yönelik aralıksız çaba, baskılı devre kartı teknolojisinde önemli yeniliklere yol açtı. Yüksek Yoğunluklu Ara Bağlantı (HDI) PCB'ler, akıllı telefonlar ve giyilebilir cihazlardan otomotiv güvenlik sistemlerine ve tıbbi implantlara kadar günümüzün en gelişmiş elektroniklerinin temeli haline geldi. Ne yaptığını inceliyoruzHDI PCB'si'si'sigeleneksel kartlardan farklı, içerdiği temel teknolojiler ve nasılFanway'nin üretim yetenekleri bu karmaşık, yüksek güvenilirliğe sahip kartların üretimini desteklemektedir. Modern HDI üretimini tanımlayan tasarım hususlarını, malzeme seçimlerini ve kalite standartlarını araştırıyoruz.
Baskılı devre kartı neredeyse her elektronik cihazın temelidir. Cihazlar daha güçlü ve daha kompakt hale geldikçe PCB'lere yönelik talepler de önemli ölçüde arttı. Açık delikli bileşenlere ve daha geniş iz aralıklarına sahip standart PCB'ler artık birçok modern uygulama için yeterli değildir. Daha yüksek bileşen yoğunluğuna, daha yüksek sinyal hızlarına ve azaltılmış form faktörlerine duyulan ihtiyaç, Yüksek Yoğunluklu Ara Bağlantı teknolojisinin benimsenmesine yol açtı.
HDI PCB'si'si'si'ler, daha ince çizgiler ve boşluklar, daha küçük yollar ve daha yüksek bağlantı pedi yoğunluklarının birleşimi sayesinde birim alan başına daha fazla kablolama yoğunluğu elde eder. Bu kartlar, 5G iletişim altyapısından tıbbi teşhis ekipmanlarına ve araçlardaki gelişmiş sürücü destek sistemlerine kadar çeşitli uygulamalar için bir gereklilik olan daha küçük alanlara daha fazla işlevselliğin entegre edilmesini sağlıyor.
Fanway TeknolojisiPCB üretimi, montajı ve testinde 12 yılı aşkın deneyime sahip Çin merkezli bir Elektronik Üretim Hizmeti sağlayıcısıdır. Şirket, PCB düzeni ve tasarımından bitmiş ürün teslimatına kadar uçtan uca çözümler sunmaktadır. Bu makale, HDI PCB teknolojisine, ilgili üretim süreçlerine ve Fanway'i yüksek yoğunluklu ara bağlantı çözümlerine ihtiyaç duyan müşteriler için bir ortak haline getiren yeteneklere objektif bir bakış sunmaktadır.
HDI PCB'si'si'si'ler, daha yüksek bileşen yoğunluğu ve daha iyi elektrik performansı sağlayan çeşitli temel özelliklerle geleneksel PCB'lerden ayrılır.
HDI panoları, 2,5 mil (0,0635 mm) kadar küçük veya hatta daha az iz genişlikleri ve boşlukları elde edebilir. Bu, belirli bir alanda daha fazla yönlendirmeye izin vererek, BGA'lar (Bilyalı Izgara Dizileri) gibi yüksek pin sayılı bileşenlerin birden fazla katmana veya büyük boyutlu kartlara ihtiyaç duymadan bağlanmasını mümkün kılar.
Tüm panel kalınlığından geçen geleneksel delikli yollardan farklı olarak mikrogeçitler, bitişik katmanları birbirine bağlayan küçük çaplı (tipik olarak 150μm'den az) yollardır. Daha küçük boyut, belirli bir alanda daha fazla via'ya izin verir ve via'nın kendisi tarafından tüketilen alanı azaltır.
Kör yollar, panelin tamamına nüfuz etmeden bir dış katmanı bir iç katmana bağlar. Gömülü yollar dış yüzeylere ulaşmadan iç katmanları birbirine bağlar. Bu geçiş türleri, dış katmanlarda yer kaplamadan daha karmaşık ara bağlantılara olanak tanır.
Bakır katmanlar arasındaki yalıtım katmanları HDI kartlarda daha incedir, bu da genel panel kalınlığının azaltılmasına ve daha kısa sinyal yolları sayesinde sinyal bütünlüğünün iyileştirilmesine katkıda bulunur.
Bu özellikler toplu olarak, elektrik performansını korurken veya geliştirirken kart boyutunun önemli ölçüde (geleneksel tasarımlarla karşılaştırıldığında bazen %60'a kadar) küçültülmesine olanak tanır.
Tüm HDI kartları eşit değildir. Bir HDI tasarımının karmaşıklığı tipik olarak oluşturma katmanlarının sayısına ve ilgili geçiş yapılarına göre kategorize edilir.
| Sınıf | Yapı | Karmaşıklık | Tipik Uygulamalar |
| İGE Sınıf 1 | 1+N+1 | Düşük | Temel tüketici elektroniği, basit cihazlar |
| İGE Sınıf 2 | 2+N+2 | Orta | Gelişmiş tüketici elektroniği, otomotiv bilgi-eğlence sistemi |
| İGE Sınıf 3 | 3+N+3 | Yüksek | Yüksek performanslı cihazlar, 5G altyapısı, yapay zeka sistemleri |
| İGE Sınıf 4 | 4+N+4 | Son derece Yüksek | Son teknoloji uygulamalar, yarı iletken ambalajlama |
Yapı gösterimindeki "N", çekirdek katmanların sayısını temsil eder. Daha karmaşık kartlar, daha karmaşık üretim süreçleri ve daha sıkı süreç kontrolü gerektirir.
Fanwayçok çeşitli HDI PCB gereksinimlerini desteklemek için üretim yetenekleri geliştirmiştir. Aşağıdaki tablo mevcut temel yetenekleri özetlemektedir.
| Yetenek | Menzil |
| Katman Sayısı | 1 – 108 katman |
| Bitmiş Levha Kalınlığı | 0,2 mm – 10,0 mm |
| Maksimum Panel Boyutu | 610 mm × 1200 mm |
| Bitmiş Bakır Kalınlığı | 0,5 ons – 12 ons |
| Minimum Çizgi Genişliği / Boşluğu | 2,5 mil / 2,5 mil |
| Minimum Bitmiş Delik Boyutu | 0,1 mm |
| Maksimum En Boy Oranı | 25:1 |
| Empedans Kontrol Toleransı | ±%10 |
Şirket ayrıca HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP ve altın parmaklar dahil olmak üzere çeşitli yüzey kaplamaları sunarak müşterilerin kendi özel uygulamaları ve çevre gereksinimleri için uygun kaplamayı seçmelerine olanak tanıyor.
HDI PCB'si'si'si'ler genellikle güvenilirliğin kritik olduğu uygulamalarda kullanılır.Fanwayuluslararası standartları karşılama konusundaki kararlılığını yansıtan çeşitli kalite sertifikalarına sahiptir.
• ISO 9001:2015– Kalite yönetim sistemi belgelendirmesi.
• IATF 16949:2016– Otomotiv sektörü kalite yönetimi standardı.
• ISO 13485:2016– Tıbbi cihaz kalite yönetim sistemi belgelendirmesi.
Şirket ayrıca, baskılı kartların kabul edilebilirliği için IPC-A-600G ve sert PCB'lerin performans özellikleri için IPC-6012 dahil olmak üzere IPC standartlarına da uymaktadır. HDI PCB üretimi, IPC Sınıf 2 ve Sınıf 3 standartlarında mevcuttur; Sınıf 3, kritik görev uygulamaları için en yüksek seviyeyi temsil eder.
Çevresel uyumluluk, UL güvenlik sertifikasını, tehlikeli madde kısıtlamasına yönelik RoHS uyumluluğunu ve REACH kimyasal uyumluluğunu içerir.
C: HDI PCB'ler daha ince iz genişliklerine (2,5 mil'e kadar), daha küçük yollara (150μm'nin altındaki mikrogeçitler) ve daha yüksek bağlantı yastığı yoğunluğuna sahiptir. Standart PCB'lere kıyasla daha iyi sinyal bütünlüğüne sahip daha kompakt tasarımlara olanak tanırlar.
C: Microvia'lar, bitişik katmanları birbirine bağlayan, genellikle 150μm'den küçük çaplı küçük via'lardır. Daha küçük boyutları, daha yüksek yönlendirme yoğunluğuna olanak tanır ve geçiş yapısı tarafından tüketilen alanı azaltır.
C: Fanway, tasarım gereksinimlerine ve malzeme seçimine bağlı olarak 108 katmana kadar HDI PCB'ler üretebilir.
C: Fanway, ISO 9001:2015, IATF 16949:2016 ve ISO 13485:2016 sertifikalarına sahiptir. Şirket ayrıca IPC standartlarına uymakta ve UL, RoHS ve REACH uyumluluğunu sürdürmektedir.
C: Mevcut kaplamalar arasında HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP ve altın parmaklar bulunur. Seçim, uygulamanın lehimleme gereksinimlerine ve çevre koşullarına bağlıdır.
HDI PCB'si'si'siteknoloji, daha küçük form faktörlerinde daha yüksek işlevsellik gerektiren modern elektronik cihazlar için vazgeçilmez hale geldi. Daha ince izlerin, mikro geçişlerin ve gelişmiş malzemelerin birleşimi, geleneksel PCB teknolojisiyle mümkün olamayacak tasarımları mümkün kılar.
Fanway 108'e kadar katman sayısı, 2,5 mil minimum iz genişliği ve çeşitli yüksek frekanslı ve yüksek hızlı malzemeleri destekleyen kapsamlı bir HDI PCB üretim yetenekleri seti sunar. Şirketin ISO 9001, IATF 16949 ve ISO 13485 dahil kalite sertifikaları otomotiv, medikal ve diğer zorlu uygulamaların gereksinimlerini karşılama konusundaki kararlılığını yansıtmaktadır.
Hızlı prototip oluşturma seçenekleri ve ücretsiz DFM analiziyle Fanway, yeni HDI tasarımları geliştiren müşterilere pratik destek sağlar. Projeniz için güvenilir bir ortak arıyorsanız sizi davet ediyoruz.temas etmekFanwayBugün. Teknik ekip, özel gereksinimlerinize göre tasarlanmış tasarım rehberliği, malzeme önerileri ve rekabetçi fiyatlandırma sağlayabilir. Konuşmayı başlatmak için şirketin web sitesi veya e-postası aracılığıyla ulaşın.
