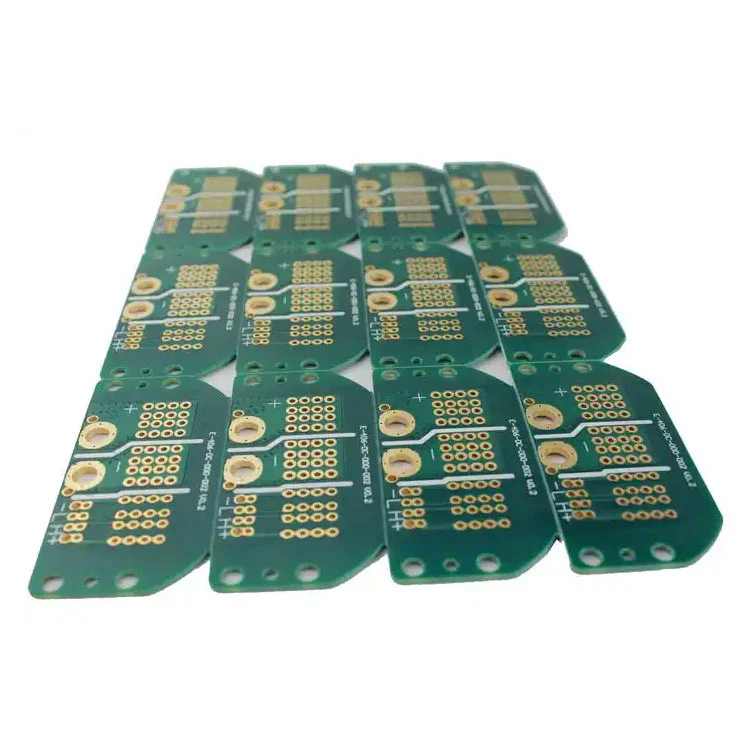

Bugünün elektronik endüstrisinde, yüksek performanslı ve dayanıklı baskılı devre kartlarına (PCB) olan talep hızla artmaktadır.Ağır Bakır PCBKalın bakır PCB'ler olarak da bilinen s, yüksek akım kapasitesi, üstün termal yönetim ve aşırı koşullar altında gelişmiş güvenilirlik gerektiren endüstriler için tercih edilen bir çözüm haline gelmiştir. Otomotiv güç sistemlerinden yenilenebilir enerji ekipmanlarına kadar, bu panolar modern elektroniklerde kritik bir rol oynamaktadır.
Ağır bakır PCB, 3 oz/ft² ila 20 oz/ft² veya daha fazla değişen kalınlığa sahip bakır iletkenleri içeren bir tür baskılı devre kartıdır. Tipik olarak 1 oz/ft² veya daha az bakır katmanları kullanan standart PCB'lerin aksine, ağır bakır PCB'ler önemli ölçüde daha yüksek akım yüklerini işlemek ve aşırı termal strese dayanacak şekilde tasarlanmıştır.
Yüksek akım taşıma kapasitesi - daha kalın bakır katmanlar, PCB'nin devreyi aşırı ısınmadan veya zarar vermeden daha yüksek akımları işlemesini sağlar.
Geliştirilmiş Termal Yönetim - Ağır bakır PCB'ler ısıyı daha etkili bir şekilde dağıtarak güç yoğunluğunun yüksek olduğu uygulamalar için idealdir.
Gelişmiş mekanik mukavemet - daha kalın bakır kaplama sertlik ve dayanıklılık katar ve kartın sert çalışma ortamlarına dayanmasına izin verir.
Kompakt Tasarım Olasılıkları-Tasarımcılar, yüksek akım ve düşük akım devrelerini aynı tahtaya entegre edebilir ve toplam boyut ve ağırlık azaltabilir.
Daha iyi güvenilirlik-Yüksek yükler altında devre arızası riskinin azalmasıyla, bu panolar kritik kritik uygulamalar için çok uygundur.
Ağır bakır PCB'ler, güç elektroniği, otomotiv sistemleri, endüstriyel ekipmanlar, yenilenebilir enerji çözümleri ve havacılık teknolojilerinde özellikle hayati öneme sahiptir. Bakır kalınlığını artırarak, mühendisler etkili akım akışını sağlayabilir ve termal ile ilişkili arızaların şansını azaltabilir, bu da bu kartları modern elektronikler için bir zorunluluk haline getirebilir.
Ağır bir bakır PCB seçerken, teknik özellikler uygulamanız için performans ve uygunluğun belirlenmesinde önemli bir rol oynar. Aşağıda, ağır bakır PCB'lerimizin tipik özelliklerini özetleyen kapsamlı bir tablo bulunmaktadır:
| Spesifikasyon | Detaylar |
|---|---|
| Bakır kalınlığı | 3 oz/ft² ila 20 oz/ft² (özelleştirilebilir) |
| Katman sayısı | 1 ila 32 katman |
| Temel malzeme | FR4, Rogers, Poliimid, Metal Çekirdek |
| Tahta kalınlığı | 0.8 mm ila 6.0 mm |
| Yüzey kaplaması | Hasl, oybirliğiyle, osp, daldırma gümüş, enepig |
| Lehim maskesi | Yeşil, mavi, kırmızı, siyah, beyaz |
| Minimum eser genişliği | 3 mil |
| Minimum Aralık | 3 mil |
| Termal iletkenlik | Yüksek, ısı dağılması için optimize edilmiş |
| Çalışma sıcaklığı | -55 ° C ila +150 ° C |
| Başvuru | Güç Elektroniği, Otomotiv, Havacılık, Endüstriyel Makine, Güneş İnvertörleri |
Doğru özellikleri seçerek mühendisler, PCB'yi yüksek akım, yüksek sıcaklık veya yüksek güvenilirlik ortamları için optimize edebilir. Örneğin, güç dönüştürücüler ve elektrikli araç kontrolörleri, 8 oz'un üzerinde bakır kalınlıkları olan levhalar gerektirirken, endüstriyel motor sürücülerinin daha yüksek kapasitelere ihtiyaç duyabilir.
Ağır bakır PCB'lerin üretim süreci, artan bakır kalınlığı nedeniyle standart PCB'lerden önemli ölçüde farklıdır. Dayanıklılık ve doğruluğu sağlamak için özel teknikler kullanılır.
İşlem, FR4 veya metal çekirdekli substratlar gibi yüksek kaliteli laminatların seçilmesiyle başlar. Seçilen malzeme aşırı ısıya ve mekanik strese dayanmalıdır.
Standart PCB'ler basit aşındırma işlemleri kullanır, ancak ağır bakır PCB'ler, kesilmeden hassas iletken şekillerini sağlamak için diferansiyel dağlama gerektirir. Bu, kalın bakır izlerin bütünlüğünü korumak için çok önemlidir.
Kaplama teknolojisi, hem yüzeyde hem de vias içinde bakır kalınlığı oluşturmak için kullanılır. Delikten kaplama katmanlar arasındaki akım akışını arttırır ve aşırı ısınmayı önler.
Çoklu bakır katmanlar yüksek sıcaklık ve basınç altında lamine edilir. Delaminasyonu önlemek ve yapısal bütünlüğü korumak için özel reçine sistemleri kullanılır.
Bakır izlerini korumak için yüksek sıcaklık lehim maskeleri uygulanır. Lehimlenebilirliği ve korozyon direncini artırmak için Enig veya HASL gibi yüzey kaplamaları eklenir.
Her kart, katı endüstri standartlarını karşılamasını sağlamak için elektrik testi, termal bisiklet testleri ve güvenilirlik kontrollerine tabi tutulur.
Bu yüksek kontrollü süreç, ağır bakır PCB'lerin olağanüstü performans, dayanıklılık ve güvenlik sağlamasını ve bu da onları kritik kritik uygulamalar için uygun hale getirmesini sağlar.
Ağır bakır PCB'ler, yüksek güç, aşırı sıcaklıklar ve güvenilirliğin çok önemli olduğu endüstriler arasında yaygın olarak benimsenmiştir.
İnvertörlerde, düzelticilerde ve güç dönüştürücülerde kullanılan bu kartlar, performansdan ödün vermeden yüksek akımları kullanır.

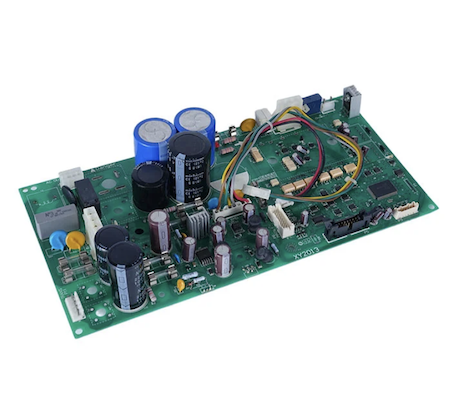

Elektrikli araç kontrolörleri, pil yönetim sistemleri ve LED farlar, termal verimlilik ve uzun süreli dayanıklılık için ağır bakır PCB'lere güvenir.
Ağır hizmet motorları, robotik sistemler ve fabrika otomasyon makineleri, sürekli yüksek akımlara ve sıcaklıklara dayanan PCB'ler gerektirir.
Güneş invertörleri, rüzgar türbinleri ve enerji depolama sistemleri, dalgalanan yükleri verimli bir şekilde yönetmek için ağır bakır PCB'lere bağlıdır.
Görev açısından kritik ortamlarda güvenilirlik pazarlık edilemez. Ağır bakır PCB'ler aşırı stres koşulları altında stabil performans sağlar.
A: Standart bir PCB tipik olarak 1 oz/ft²'ye kadar bakır kalınlığı kullanırken, ağır bakır PCB 3 oz/ft² ila 20 oz/ft² veya daha fazla değişir. Daha kalın bakır, ağır bakır PCB'lerin daha yüksek akım taşımasına, ısı dağılmasını iyileştirmesine ve ekstreme mekanik stresi kullanmasına izin vererek onları yüksek güçlü uygulamalar için ideal hale getirir.
C: Bakır kalınlığı mevcut yükünüze, çalışma sıcaklığınıza ve tasarım kısıtlamalarınıza bağlıdır. Örneğin:
3A'nın altındaki uygulamalar 1 oz bakır kullanabilir.
3A - 10A arasındaki uygulamalar genellikle 2 oz ila 4 oz bakır gerektirir.
10A'nın üzerindeki yüksek güçlü sistemler genellikle 8 oz veya daha kalın bakır gerektirir.
Deneyimli bir PCB üreticisine danışmak, projenizin ihtiyaçları için en uygun bakır kalınlığı sağlar.
Elektroniklerin daha güçlü, güvenilir ve verimli olması gereken bir dönemde, ağır bakır PCB'ler eşsiz avantajlar sağlar. Otomotiv, yenilenebilir enerji, endüstriyel otomasyon ve havacılık gibi endüstriler arasında üstün akım taşıma kapasitesi, olağanüstü termal yönetim ve uzun süreli dayanıklılık sağlarlar.
-DenFanway, projenizin kesin özelliklerine göre tasarlanmış yüksek kaliteli ağır bakır PCB'ler üretme konusunda uzmanlaşıyoruz. Gelişmiş üretim yetenekleri ve katı kalite kontrolü ile, yüksek güçlü uygulamalarınız için en uygun performans sağlıyoruz.
Dayanıklı, verimli ve uygun maliyetli ağır bakır PCB çözümleri sunmak için güvenilir bir ortak arıyorsanız,bize Ulaşın gereksinimlerinizi tartışmak için.
