Kompakt tasarımların, hafif yapıların ve üstün performansın gerekli olduğu hızlı tempolu elektronik üretim dünyasında,Rijit esnek PCB'leren yenilikçi çözümlerden biri olarak ortaya çıkmıştır. Rijit tahtaların dayanıklılığını esnek devrelerin çok yönlülüğü ile birleştiren sert esnek PCB'ler, mühendislerin tüketici elektroniğinden havacılık sistemlerine kadar her şeyi nasıl tasarladığını yeniden şekillendiriyor. Bu makalede, katı esnek PCB'lerin ne olduğunu, nasıl çalıştıklarını, neden giderek daha popüler hale geldiklerini ve benzersiz parametrelerinin onları nasıl yüksek talep edilen uygulamalar için en uygun seçim haline getirdiğine derinlemesine dalacağız.

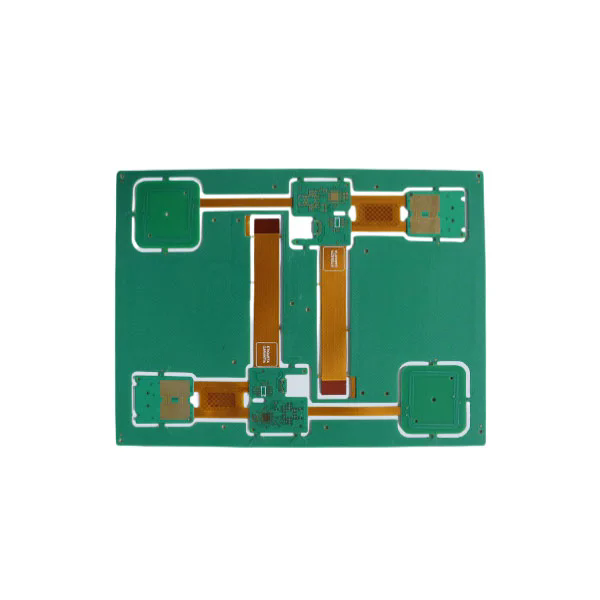

Rijit esnek bir PCB, hem sert hem de esnek substratları tek, kesintisiz bir tasarıma entegre eden hibrit baskılı bir devre kartıdır. Tamamen sert FR4 veya benzeri malzemelerden veya poliimid filmleri kullanan tamamen esnek devrelerden oluşan geleneksel rijit PCB'lerin aksine, sert esnek PCB'ler performansı ve tasarım özgürlüğünü en üst düzeye çıkarmak için her iki teknolojiyi de birleştirir.
Özünde, sert bölüm, konektörler, mikrodenetleyiciler veya entegre devreler gibi mekanik stabilite gerektiren bileşenleri desteklerken, esnek bölüm kartın kompakt muhafazalara sığması için bükülmesine, katlanmasına veya bükülmesine izin verir. Bu, sert Flex PCB'leri alanın sınırlı olduğu ancak yüksek güvenilirliğin çok önemli olduğu uygulamalar için ideal hale getirir.
Sinyal bütünlüğü: Rijit ve esnek katmanlar arasındaki daha kısa ara bağlantılar sinyal kaybını en aza indirir ve yüksek hızlı veri iletimini iyileştirir.
Mekanik çok yönlülük: Esnek bölüm, genel cihaz boyutunu azaltan ve hacimli kablolamayı ortadan kaldıran katlanmaya izin verir.
Güvenilirlik Geliştirme: Esnek ve sert parçaların tek bir PCB'ye entegre edilmesi, ortak arıza noktaları olan lehim derzlerini ve konektörlerini en aza indirir.
Bu performans ve tasarım esnekliği karışımı, tıbbi cihazlar, askeri elektronik, otomotiv sistemleri ve tüketici araçları gibi endüstrilerde katı esnek PCB'leri giderek daha fazla hayati hale getirmiştir.
Elektronik üreticileri PCB türlerini seçerken genellikle kritik bir kararla karşılaşır: Geleneksel sert bir PCB, esnek bir PCB mi yoksa sert bir esnek PCB mi kullanmalıdır? Rijit esnek PCB'lerin gelişmiş tasarımlar için tercih edilen seçim haline gelmesinin temel nedenleri.
| Özellik | Rijit PCB | Esnek PCB | Rijit esnek PCB |
|---|---|---|---|
| Uzay kullanımı | Sınırlı | Harika | Harika |
| Mekanik dayanıklılık | Yüksek | Ilıman | Yüksek |
| Tasarım esnekliği | Düşük | Yüksek | Yüksek |
| Sinyal bütünlüğü | Ilıman | Ilıman | Harika |
| Montaj karmaşıklığı | Yüksek (daha fazla konektör) | Yüksek | Düşük |
| Güvenilirlik | İyi | Ilıman | Harika |
Rijit esnek PCB'ler, sert PCB'lerin sağlamlığını esnek devrelerin uyarlanabilirliği ile birleştirerek her iki dünyanın en iyisini sunar. Bu:
Kompakt Tasarımlar: Akıllı telefonlar, giyilebilir cihazlar ve IoT cihazları için gereklidir.
Azaltılmış Ağırlık: Havacılık, dronlar ve otomotiv uygulamaları için kritik.
Daha az bağlantı noktası: Potansiyel arıza noktalarını azaltır ve ürün ömrünü iyileştirir.
Gelişmiş Performans: Yüksek frekanslı uygulamalarda bile üstün sinyal iletimini sürdürür.
Tıbbi Cihazlar: Kalp Pili, Görüntüleme Sistemleri ve Cerrahi Araçlar.
Havacılık ve Savunma: Aviyonik, Radar Sistemleri ve Askeri Derece Elektronik.
Otomotiv: Gelişmiş Sürücü Destekleme Sistemleri (ADAS), bilgi-eğlence sistemleri ve EV pil yönetimi.
Tüketici elektroniği: akıllı telefonlar, tabletler, kameralar ve oyun konsolları.
Yapısal bütünlüğü korurken minyatürleştirmeyi etkinleştirerek, sert esnek PCB'ler yeni nesil elektronik cihazlarda vazgeçilmez bir bileşen haline gelmiştir.
Katı bir esnek PCB tedarikçisi seçerken, teknik parametreleri anlamak çok önemlidir. Yüksek kaliteli üretim, dayanıklılık, performans ve katı endüstri standartlarına uyum sağlar. Aşağıda, üstün bir rijit esnek PCB'yi tanımlayan temel ürün özelliklerinin bir özeti verilmiştir:
| Parametre | Spesifikasyon |
|---|---|
| Malzeme | Fr4, poliimid, evcil hayvan |
| Katman sayısı | 2 ila 20+ katman |
| Bakır kalınlığı | 0,5 oz ila 4 oz |
| Min. Hat genişliği/boşluk | 0.075 mm / 0.075 mm |
| Delik Boyutu | Min. 0.1 mm |
| Flex Bend Radius | 0,5 mm kadar düşük |
| Yüzey kaplaması | Enig, Hasl, OSP, daldırma gümüş, altın kaplama |
| Çalışma sıcaklığı | -40 ° C ila +150 ° C |
| Empedans kontrolü | ±% 10 |
| Sertifikalar | ROHS, UL, ISO9001, IPC-6013 |
Bu spesifikasyonlar PCB'nin yüksek elektriksel performansı korumasını ve sert çevre koşullarına dayanmasını sağlar. Rijit esnek PCB'lerde uzmanlaşmış üreticiler, lazer delme, kontrollü empedans yönlendirme ve hassasiyet ve güvenilirliği garanti etmek için otomatik optik inceleme gibi gelişmiş imalat teknikleri kullanır.
Doğru üreticiyi seçmek, doğru PCB tasarımını seçmek kadar kritiktir. Güvenilir bir sert esnek PCB tedarikçisini değerlendirmenize yardımcı olacak bir kontrol listesi:
Mühendislik Uzmanlığı: Üreticinin karmaşık çok katmanlı sert esnek PCB tasarımlarını işleme deneyimine sahip olduğundan emin olun.
Malzeme kalitesi: Dayanıklılık ve esneklik sağlamak için yalnızca yüksek dereceli FR4 ve poliimid kullanın.
Kalite Güvencesi: AOI, empedans testi ve termal stres testleri dahil olmak üzere katı test protokollerini arayın.
Özelleştirme Seçenekleri: Özel uygulama gereksinimleriniz için özel çözümler sunan bir tedarikçi seçin.
Kurşun Süresi ve Ölçeklenebilirlik: Hızlı prototipleme, seri üretim için ölçeklendirme yeteneği ile birlikte çok önemlidir.
Fahişe, tıbbi, otomotiv, havacılık ve tüketici elektronikleri de dahil olmak üzere sektörler için yüksek kaliteli çözümler sunan yılların deneyimi olan önde gelen sert esnek PCB üreticisidir. Ürünlerimiz son teknoloji ürünü ekipman kullanılarak üretilir, IPC-6013 standartlarına uygundur ve üst düzey performansı sağlamak için titiz kalite testlerine tabi tutulur.
İster karmaşık bir çok katmanlı tasarıma veya uygun maliyetli bir prototipe ihtiyacınız olsun, Fanyway tasarım danışmanlığından nihai üretime kapsamlı bir destek sağlar.
Çeyrek. Ürün tasarımında sert esnek PCB'leri kullanmanın temel faydaları nelerdir?
A1. Rijit esnek PCB'ler kompakt tasarımlara izin verir, toplam ağırlığı azaltır, ara bağlantıları en aza indirir ve sinyal bütünlüğünü geliştirir. Bu faydalar onları havacılık, otomotiv ve tıbbi teknoloji gibi güvenilirlik ve minyatürleştirmenin kritik olduğu endüstriler için idealdir.
S2. Rijit esnek PCB'ler geleneksel sert PCB'lerden daha pahalı mı?
A2. Rijit esnek PCB'lerin ilk üretim maliyeti daha yüksek olsa da, genellikle konektörleri en aza indirerek, güvenilirliği artırarak ve verimli montajı sağlayarak genel üretim giderlerini azaltırlar. Yüksek performanslı uygulamalarda, ürün yaşam döngüsü üzerinde önemli maliyet tasarrufu sağlarlar.
Rijit esnek PCB'ler, eşsiz tasarım esnekliği, güvenilirliği ve performans sağlayarak modern elektronikleri yeniden tanımlıyor. Mühendislerin, tıbbi teknolojiden havacılığa kadar artan endüstrilerin artan taleplerini karşılayan kompakt ama sağlam ürünler yaratmalarını sağlarlar.
-DenFahişe, ihtiyaçlarınıza göre tasarlanmış yüksek kaliteli sert esnek PCB'ler üretme konusunda uzmanlaşıyoruz. En son tesislerimiz, titiz test protokollerimiz ve mühendislik uzmanlığımızla, ürünleriniz için optimum performans ve güvenilirlik elde etmenize yardımcı oluyoruz.
Elektronik tasarımınızı bir sonraki seviyeye taşımaya hazır mısınız?Bize UlaşınBugün projenizi tartışmak ve Fanyway'in mükemmel sert esnek PCB çözümünü nasıl sunabileceğini keşfetmek için.
-
