PCB tasarımından seri üretime kadar Fanway, çeşitli proje gereksinimlerinizi ele almak ve pazara sunma sürenizi hızlandırmak için hızlı bir PCB üretim hizmetleri sunar.

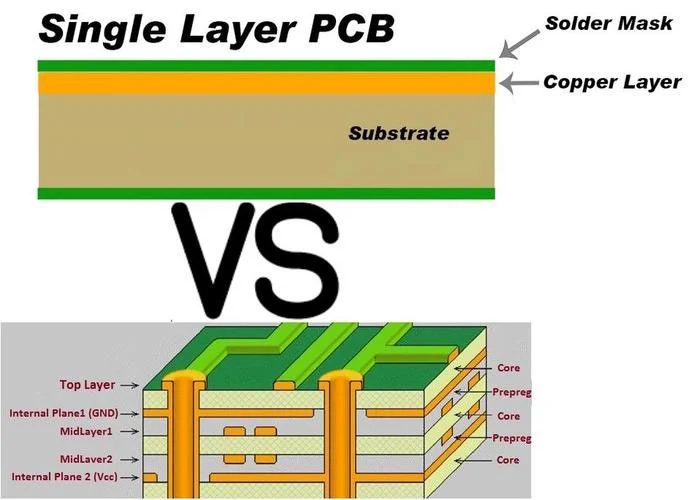

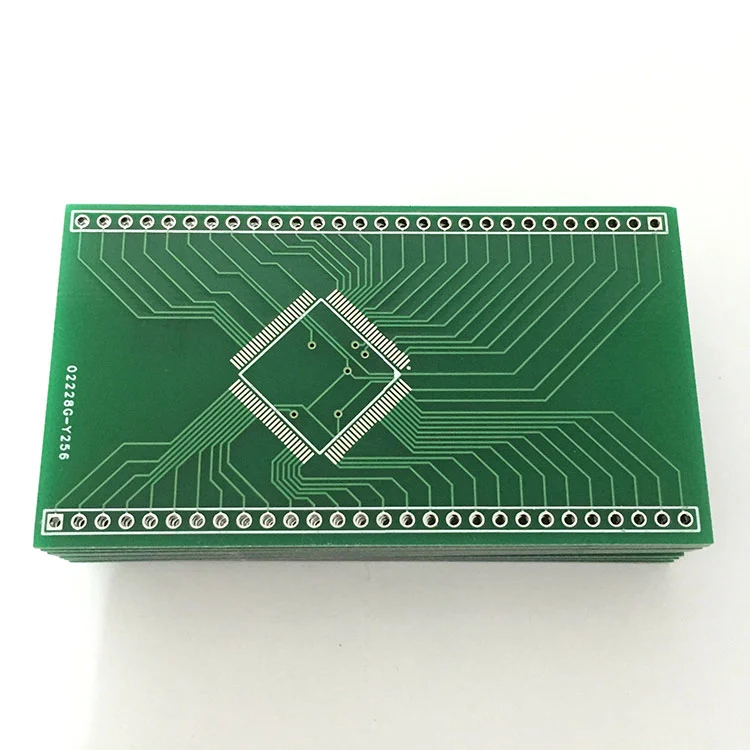

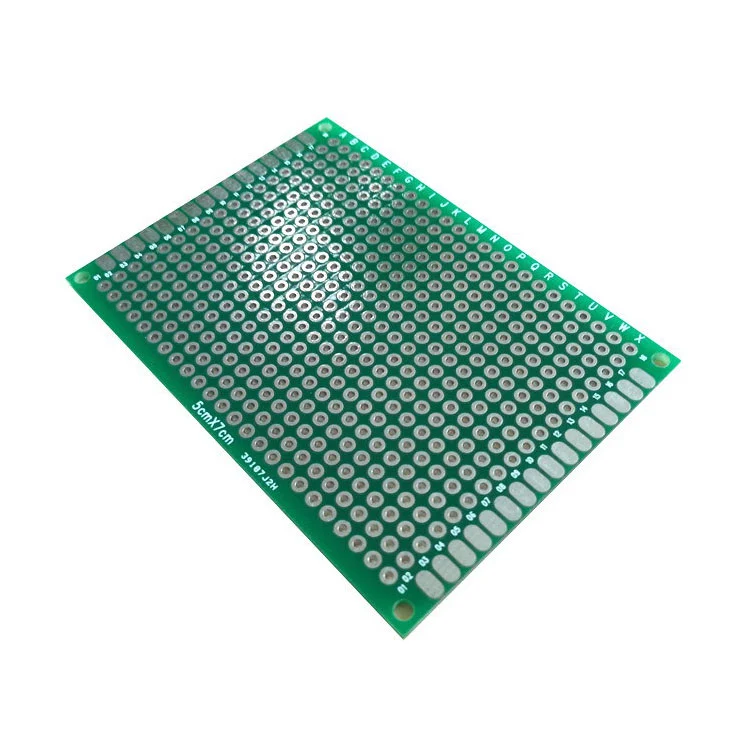

Tek katlı bir basılı devre kartı olarak da bilinen tek katmanlı PCB, PCB tasarımının en basit şeklidir. Konuk olmayan bir substrat (FR-4 gibi) üzerinde lamine edilmiş tek bir iletken bakır tabakadan oluşur, bileşenler bir tarafa monte edilmiş ve karşı tarafa yönlendirilmiş izler. Düşük karmaşık devreler için en iyi çözüm, uygun fiyatlı ve hızlı üretim süreci nedeniyle tüketici elektroniği, güç kaynakları ve endüstriyel kontrollerde yaygın olarak kullanılmaktadır.
Çok katmanlı tasarımlara kıyasla daha düşük malzeme ve imalat maliyetlerine sahip tek katmanlı PCB.
Basit işlem, laminasyon ve sondaj yoluyla gerektiğinden, kurşun süresini azaltır.
Minimum katman yanlış hizalama riski.
24/7 Çevrimiçi uzmanlar her zaman size yardımcı olmaya hazırdır.
| Parametre | Tipik aralık |
| Tahta kalınlığı | 0.4 mm ila 3,2 mm |
| Bakır kalınlığı | 1/2 oz ila 3 oz |
| Minimum eser genişliği | 0.2mm (8mil) |
| Minimum delinmiş delik | 0.3mm (12mil) |
| Yüzey kaplaması | Hasl, OSP, Futight |
| Çalışma sıcaklığı | -50 ° C ila +105 ° C (malzemeye bağlı) |
| Avantajlar | Sınırlamalar |
| ✔ Ultra düşük maliyet | ❌ Çok katmanlı veya destek yoluyla |
| ✔ Onarılması/değiştirilmesi kolay | ❌ Sınırlı yönlendirme yoğunluğu |
| ✔ Hızlı geri dönüş süresi | ❌ Yüksek frekanslı tasarımlar için uygun değil (> 100MHz) |
| ✔ Hafif ve kompakt | ❌ Düşük termal performans |
Malzeme Hazırlığı:Tek taraflı bakır kaplı laminat.
Dring:İzler oluşturmak için istenmeyen bakır çıkarın.
Sondaj:Delikten bileşenler için delikler oluşturun.
Lehim Maskesi ve Silks ekran:Koruyucu kaplama ve işaretler uygulayın.
Yüzey kaplaması:Seçenekler arasında HASL (sıcak hava lehim tesviye) veya OSP bulunur.
Tüketici Elektroniği:Hesap makineleri, LED aydınlatma, oyuncaklar.
Güç Sistemleri:AC/DC dönüştürücüler, röleler.
Endüstriyel Kontroller:Sensörler, motor kontrolörler.
