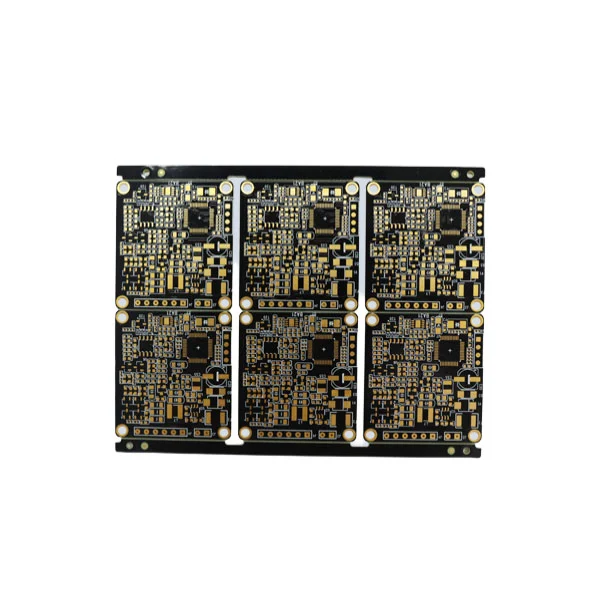

Çoğu elektronik mühendisi ve üreticisi, PCB alt tabakalarını seçerken maliyet, alev direnci ve çok katmanlı uyumluluk arasında denge kurmakta zorlanır.FR4 PCBUL94 V-0 alev geciktirici sınıfına sahip ana akım fiberglas epoksi devre kartı malzemesi, bu tür sıkıntılı noktaları mükemmel bir şekilde çözer.Fanway Teknolojisi12 yıllık profesyonel EMS ve PCB üreticisi, özelleştirilebilir tedariklerFR4 PCBTam ISO, IATF ve tıbbi sertifikalara sahip, tek taraflıdan 108 katmanlıya kadar panoları kapsar.
FR4 PCBAleve dayanıklı epoksi reçine ile emprenye edilmiş dokuma fiberglas kumaştan yapılmış, UL94 V-0 kendi kendine sönen güvenlik standardına ulaşan Alev Geciktirici Sınıf 4 baskılı devre kartını ifade eder.Fanway FR4 PCBteknoloji aracılığıyla HDI kör/gömülü ile uyumlu, katmanlar, kalınlık, bakır ağırlığı ve yüzey kaplaması üzerinde esnek özelleştirmeyi destekler.FanwayPCB tasarımını, imalatını, SMT montajını ve tam testi entegre ederek tek elden hizmet sunarFR4 PCBprototipten seri üretime kadar tüm elektronik segmentlerine yönelik çözümler.
| Parametre Öğesi | Spesifik Standart Aralığı |
| Maksimum Katman Sayısı | 108 katmana kadar |
| Bitmiş Levha Kalınlığı | 0,2 mm – 10,0 mm |
| Maksimum Üretim Panel Boyutu | 610mm * 1200mm |
| Bakır Kalınlığı Seçenekleri | 0.5OZ ~ 12OZ |
| Minimum Çizgi Genişliği/Boşluğu | 2,5mil / 2,5mil |
| En Küçük Bitmiş Delik Boyutu | 0,1 mm |
| Maksimum En Boy Oranı | 25:1 |
| Empedans Kontrol Toleransı | ±%10 |
| Mevcut Yüzey Kaplamaları | HASL(LF), ENIG, Daldırma Kalay/Gümüş, Altın Parmak, OSP, Sert Altın Kaplama |
| Opsiyonel FR4 Malzeme Sınıfları | TG150, TG170, Halojensiz FR4 |
| Yüksek Frekanslı Malzemeyle Eşleşen | Rogers, Arlon, Taconic hibrit istifleme |
UL94 V-0 sertifikası, kısa devre veya yüksek sıcaklıkta ısınma sonrasında kartın kendi kendine sönmesini sağlayarak otomotiv, tıbbi ve güç elektroniği ekipmanları için yangın riskini azaltır.
Tek/çift/çok katmanlı, HDI kör geçiş ve kalın bakır tasarımlarını destekler; Çeşitli ürün minyatürleştirme talepleri için 0,4 mm incelikten 3,2 mm kalınlığa kadar tahta kalınlığıyla uyumludur.
Düşük dielektrik kaybı, mükemmel yalıtım ve nem önleme performansı; sert fiberglas taban, üretim ve ekipmanın uzun süreli çalışması sırasında bükülmeye ve deformasyona karşı dayanıklıdır.
Standart, yüksek Tg'li ve halojensiz FR4 çeşitleri isteğe bağlıdır ve kurşunsuz lehimleme işlemlerine ve RoHS ve REACH gibi çevresel ihracat uyumluluk kurallarına uygundur.
Rogers veya seramik yüzeylerle karşılaştırıldığında dengeli hammadde maliyeti;FanwayGenel proje bütçesini azaltmak amacıyla, ortak sinyal alanları için FR4'ü ve yalnızca RF parçaları için yüksek frekanslı malzemeleri kullanacak şekilde istifleme tasarımını optimize eder.
Fanway Teknolojisi12 yıldan fazla elektronik üretim tecrübesine ve PCB tasarımından kutu montajına kadar tam EMS endüstriyel zincirine sahiptir:
1. Komple Üretim Ekipmanı
Otomatik SMT hatları, 3D X-Ray, AOI, SPI, dalga lehimleme, BGA yeniden işleme istasyonu ve tam fonksiyonlu test makineleri ile donatılmıştır.FR4 PCBdenetleme.
2. Sıkı Sertifikasyon Sistemi
ISO9001:2015, IATF16949 otomotiv standardı, ISO13485 tıbbi cihaz sertifikası, UL, RoHS, REACH ve IPC üretim uyumluluğuna sahiptir.
3. Tam Döngü Kalite Kontrolü
DFM'siz üretim öncesi analiz, gelen malzeme denetimi, süreç içi AOI/X-Ray tam tarama, yeniden işleme oranını azaltmak için bitmiş uçan prob elektrik testi.
4. Esnek Teslimat Programı
72 saatlik hızlı prototip servisi, 5-7 günlük toplu üretim teslim süresi, küçük deneme partileri ve büyük toplu siparişlerin her ikisi de kabul edilebilir.
5. Profesyonel Ar-Ge ve Satış Sonrası Ekibi
Mühendisler ücretsiz düzen optimizasyonu sağlar; 7/24 teknik destek, kaliteli arızalı ürünlere 3 yıl garanti.
• Otomotiv Elektroniği: Araba kontrol panoları, yeni enerji güç modülleri, sensör PCB'leri (IATF sertifikalı FR4 panoları)
• Tıbbi Cihazlar: İzleme ekipmanı, teşhis cihazı devre kartları (ISO13485 halojensiz FR4)
• Tüketici Elektroniği: Dizüstü bilgisayarlar, LED aydınlatma, ev aletleri kontrol panelleri
• Endüstriyel Otomasyon: PLC, sensör, motor sürücülü FR4 devre kartları
• Telekomünikasyon ve 5G: Baz istasyonu yardımcı kontrol panoları, hibrit FR4-Rogers RF panoları
• Yenilenebilir Enerji: Güneş kontrol cihazı, enerji depolama ekipmanı PCB'leri
1. 6 Katmanlı İGEFR4 PCBLED fotoelektrik ekipmanlar için, aydınlatma sürücü modülleri için stabil sinyal iletimi
2. 8 Katmanlı HDI FR4 Dizüstü Bilgisayar Anakartı, uzun süreli dizüstü bilgisayar ısı dağılımını uyarlayan yüksek Tg malzeme
3. İletişim RF ekipmanı için 14 Katmanlı FR4 + Rogers Hibrit PCB, maliyet ve yüksek frekans performansını dengeleme
4. FR4 Endüstriyel Kontrol Kartı Üzerinden Çok Katmanlı Kör, yüksek akım güç devreleri için kalın bakır tasarım
FR4, Alev Geciktirici Sınıf 4 anlamına gelir; tüm Fanway FR4 PCB'ler UL94 V-0 kendi kendine sönen alev direnci sertifikasını geçer.
Evet, medikal ve kurşunsuz üretim projeleri için TG150/TG170 ve halojen içermeyen FR4 malzemeleri mevcuttur.
Fanway, küçük prototip partileri için 72 saatlik hızlı geri dönüşü destekler; seri üretim 5-7 iş günü sürer.
Evet, PCB üretimi, SMT/DIP kaynağı, fonksiyonel testler ve kutulu montaj dahil olmak üzere tek elden çözüm sunuyoruz.
UL, RoHS, REACH, ISO9001, IATF16949, ISO13485 test ve uyumluluk belgelerinin tamamı mevcuttur.
Fanway, RF performansını kaybetmeden toplam malzeme maliyetini düşürmek için FR4 ve Rogers'ı birleştiren hibrit istiflenmiş kartlar üretiyor.
FR4 PCBalev güvenliğini, istikrarlı performansı ve özelleştirilebilir yapısını bir araya getirerek neredeyse tüm elektronik üretim projeleri için en uygun maliyetli, çok yönlü alt tabaka seçeneği olmaya devam ediyor. Destekleyen:Fanway12 yıllık PCB ve EMS üretim tecrübesi, tam otomatik üretim hatları ve eksiksiz küresel ihracat sertifikaları ile standart ve özelleştirilmiş tedarik edebilirizFR4 PCBotomotiv, medikal, telekom ve endüstriyel elektronik üreticileri için prototipler ve toplu siparişler. Teknik özellikler sayfalarına, DFM ücretsiz değerlendirmesine ve toplu fabrika fiyat tekliflerine ihtiyacınız varsa lütfen çekinmeyinbize Ulaşın. Profesyonel PCB mühendislik ekibimiz eşleşen tasarımı yapacakFR4 PCBEkipmanınızın çalışma ortamına ve elektriksel parametre gereksinimlerine göre istifleme çözümleri.
