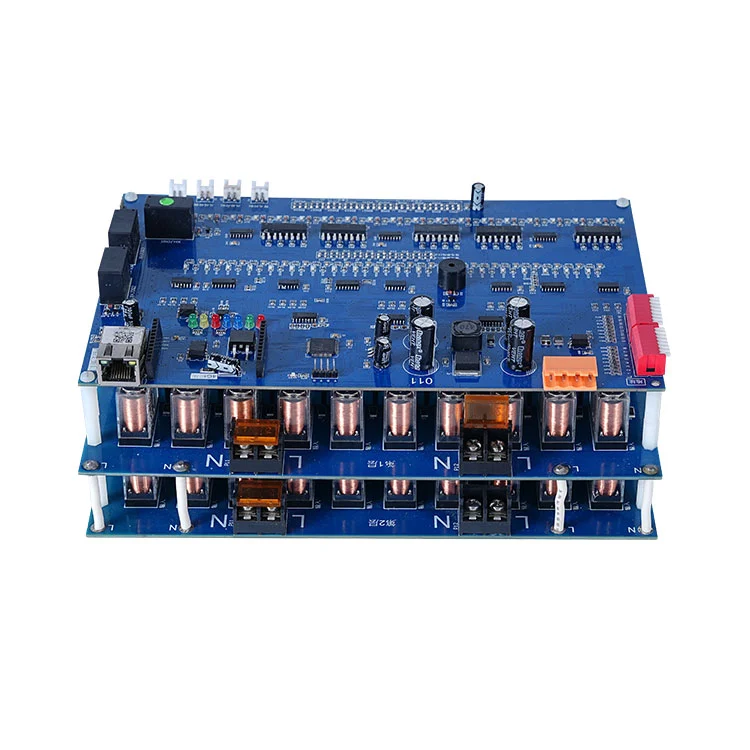

FanwaySMT PCB DüzeneğiTeorik yerleştirme hızının ötesinde pratik üretim performansı sunar. Gerçek verimlilik, elektronik üretiminde kart tasarımı, bileşenler, denetim ve tedarik zincirinden etkilenir.
Elektronik üretim alanında yerleştirme hızı genellikle teorik terimlerle ifade edilir. Ancak gerçek dünyadaki performans, kartın karmaşıklığına, bileşen karışımına, denetim döngülerine ve hatta tedarik zinciri istikrarına bağlıdır. Bu nedenle saat başına bileşen (CPH) ölçümlerinin izole bir rakam olarak değil, daha geniş bir üretim sistemi içerisinde anlaşılması gerekir.
Günümüzün elektronik üretim ortamında, PCB Montaj hatları artık yalnızca en yüksek makine hızına göre değerlendirilmiyor. Bunun yerine kalite kısıtlamaları altında sürdürülebilir üretimle ölçülürler.
Yüksek hızlı bir alma ve yerleştirme makinesi, son derece yüksek teorik yerleştirme oranlarının reklamını yapabilir, ancak gerçek üretim çıktısı şu şekilde şekillenir:
- Bileşen boyutu değişimi (01005'ten büyük BGA'lara)
- Yerleştirme doğruluğu gereksinimleri
- Denetim duraklamaları (SPI, AOI, X-ışını)
- Ürün çalıştırmaları arasındaki geçiş süresi
- Programlama optimizasyonu ve besleyici kurulumu
Bu, "saat başına bileşen"in sabit bir değerden ziyade dinamik bir aralık olduğu anlamına gelir.
Çoğu modern SMT sistemi, makine seviyesinde dakika başına bileşen (CPM) esasına göre çalışır. Tam bir hatta ölçeklendiğinde, birden fazla makine paralel olarak çalışır; bu, üretimin toplandığı ancak aynı zamanda denetim istasyonları ve yeniden akış dengeleme gibi darboğazlarla sınırlandırıldığı anlamına gelir.
Pratik anlamda, ideal koşullar altında tek bir gelişmiş yerleştirme kafası saatte onbinlerce yerleştirmeyi aşabilir, ancak tam bir PCB Montaj hattının birden fazla aşama arasındaki senkronizasyonu hesaba katması gerekir.
Modern bir SMT hattı tek bir makine değil, koordineli bir ekosistemdir. Tipik aşamalar şunları içerir:
- Lehim pastası baskısı (SPI doğrulaması)
- Yüksek hızlı bileşen yerleştirme
- Yeniden akış lehimleme
- Optik ve yapısal inceleme (AOI/X-ışını)
- Fonksiyonel testler
Her aşama tüm sistemin etkin verimini etkiler. Yerleştirme son derece hızlı olsa bile, aşağı yöndeki inceleme ve düzeltme döngüleri stabiliteyi sağlar ve kusur yayılımını azaltır.
Verimi etkileyen en önemli faktörlerden biri makine görüşü düzeltmesidir. Gelişmiş SMT sistemleri, yerleştirme öncesinde bileşen konumunu düzeltmek için gerçek zamanlı optik hizalamayı kullanır.
Bu, modernSMT PCB DüzeneğiGenellikle ±25μm dahilinde mikron seviyesinde hassasiyeti koruyan çizgiler. Bu, güvenilirliği artırırken aynı zamanda iş akışında hıza göre dengelenmesi gereken mikro duraklamalara da neden olur.
Sonuç, "hızlı"nın yalnızca ham yerleştirme hızıyla değil aynı zamanda doğruluk düzeltmelerinin ne kadar verimli bir şekilde entegre edildiğiyle tanımlandığı bir sistemdir.
Gerçek verimi daha iyi anlamak için çok hatlı bir üretim ortamını düşünün. Bu durumda Fanway, yüksek hızlı yerleştirme özelliğine sahip 8 SMT hattını çalıştırıyor.
Her hat, teorik olarak 24 saatlik bir döngü boyunca son derece yüksek yerleştirme hacimlerine ulaşabilir. Ancak gerçek çıktı, ürünün karmaşıklığından ve denetim döngülerinden etkilenir.
| Parametre | Tipik Değer Aralığı | Notlar |
| Satır başına yerleştirme hızı | 10 milyona kadar yerleşim / 24 saat | Optimize edilmiş koşullar altında teorik maksimum |
| Bileşen aralığı | 01005 - 50mm×50mm BGA'lar | İnce aralıklı ve büyük paketler içerir |
| Denetim kapsamı | %100 SPI + AOI + X-ışını | Çok aşamalı doğrulama |
| Prototip geri dönüşü | ~72 saat | Hızlı doğrulama döngüleri |
| Kusur oranı hedefi | <%0,5 | Süreç bağımlı |
Uygulamada PCB Montajı çıktısı en iyi şekilde hız ve kararlılık arasındaki denge olarak anlaşılır. Tutarlı kaliteyi sağlamak için yüksek hızlı çalışmanın denetim sistemleri tarafından sürekli olarak doğrulanması gerekir.
Elektronik üretiminde yaygın bir yanılgı, daha hızlı yerleştirmenin her zaman daha yüksek verimliliğe yol açmasıdır. Gerçekte, kontrolsüz aşırı hız, gizli verimsizliklere neden olabilir.
Yerleştirme hızı optimum süreç eşiklerini aştığında çeşitli sorunlar ortaya çıkabilir:
- Yeniden çalışma gerektiren yanlış hizalanmış bileşenler
- Lehim köprüleme veya mezar taşı efektleri
- Denetim red oranlarının artması
- Test sırasında ek hata ayıklama döngüleri
Bu sorunlar ham üretim rakamlarında hemen görülmez ancak nihai teslimat zaman çizelgelerini önemli ölçüde etkiler.
Bu sebeple çağdaşSMT PCB Düzeneğistratejiler maksimum teorik hız yerine dengeli optimizasyona öncelik verir.
Makine kapasitesinin ötesinde süreç mühendisliği, istikrarlı üretim çıktısının korunmasında merkezi bir rol oynar.
Anahtar unsurlar şunları içerir:
- Yerleştirme karmaşıklığını azaltmak için DFM (Üretilebilirlik Tasarımı) analizi
- Makinenin boşta kalma süresini en aza indirmek için optimize edilmiş besleyici düzeni
- AOI ve yerleştirme sistemleri arasında gerçek zamanlı geri bildirim döngüleri
- Malzeme kesintilerini önlemek için tedarik zinciri koordinasyonu
Bu faktörler, yüksek hız kapasitesinin gerçek dünyadaki tutarlı üretim performansına dönüşmesini sağlar.

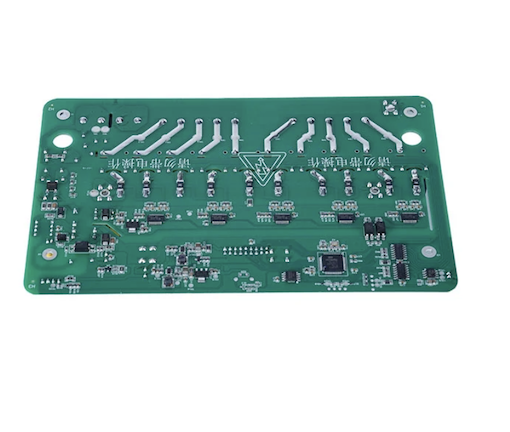

Farklı ürün türleri farklı SMT konfigürasyonları gerektirir. Tüketici elektroniği, endüstriyel kontrol panoları ve otomotiv modüllerinin tümü, yerleştirme yoğunluğu ve denetim titizliği konusunda farklı kısıtlamalar getirir.
Bu nedenle esnek bir PCB Montaj ortamının, tek bir sabit kuruluma dayanmak yerine hat konfigürasyonlarını dinamik olarak uyarlaması gerekir.
PCB Montajı kapasitesini saat başına bileşen açısından değerlendirirken, izole makine spesifikasyonları yerine sistem düzeyindeki performansı dikkate almak daha anlamlıdır.
Üç temel sonuç ortaya çıkıyor:
- Verimlilik, yalnızca yerleştirme hızına değil, tüm üretim zincirine bağlıdır.
- Denetim sistemleri, isteğe bağlı ek yük değil, çıktı stabilitesinin ayrılmaz bir parçasıdır.
- Gerçek verimlilik hız, doğruluk ve tekrarlanabilirlik arasındaki denge sayesinde elde edilir.
Modern elektronik gelişiminde bu denge çoğu zaman en yüksek sayısal performanstan daha önemlidir.
Sonuçta,SMT PCB Düzeneğiperformans, yüksek hızlı yerleştirme, hassas kontrol ve çok katmanlı denetimin koordineli bir dengesi olarak anlaşılmalıdır; elektronik sistemlerin konsept aşamasından öngörülebilir kararlılıkla güvenilir uygulamaya geçebilmesini sağlar.
