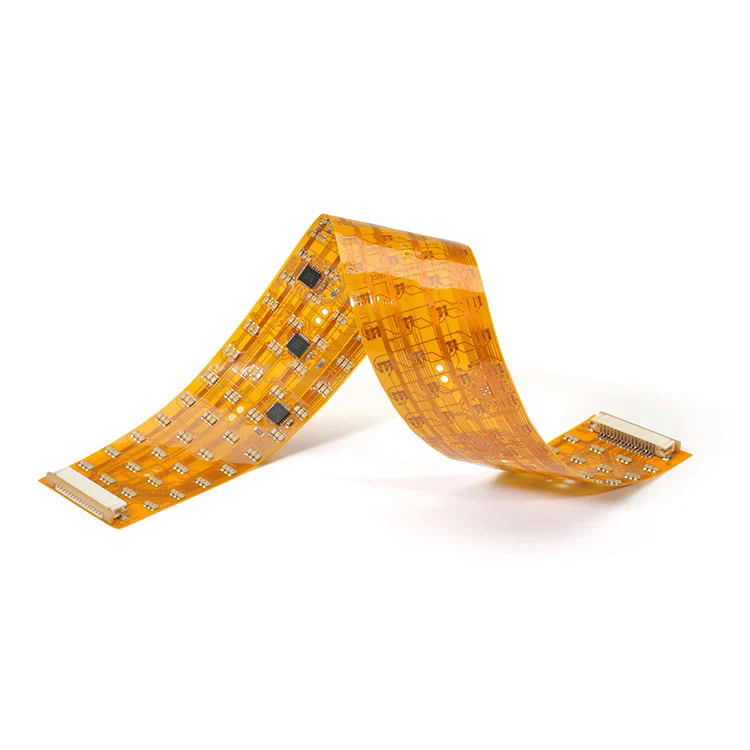

Esnek Baskılı Devre Kartları(FPC PCB'ler), esnek, hafif ve yüksek yoğunluklu devre bağlantılarına olanak tanıyarak modern elektroniklerin yapısını yeniden şekillendiren bir yeniliktir. Geleneksel sert PCB'lerin aksine FPC PCB'ler, devreyi kesmeden bükülebilen, katlanabilen veya bükülebilen poliimid (PI) veya polyester (PET) gibi esnek temel malzemelerden yapılır. Bu benzersiz özellik, tasarımcıların daha küçük, daha ince ve daha dinamik ürün yapıları elde etmelerine olanak tanır.
FPC PCB'ler giyilebilir cihazlarda, tıbbi cihazlarda, otomotiv sistemlerinde, akıllı telefonlarda ve endüstriyel kontrol sistemlerinde yaygın olarak kullanılmaktadır. Esneklikleri ve üstün performansları, onları kompakt ve çok işlevli elektroniklerin gelişimi için kritik bir temel haline getiriyor.
FPC PCB'lerin temel özellikleri şunları içerir:
Hafif ve ince: Kalınlığı 0,1 mm kadar düşük olabilir, bu da onu minyatür elektronik cihazlar için uygun hale getirir.
Yüksek güvenilirlik: Esnek bakır devreler kablolama hatalarını azaltır ve genel sinyal bütünlüğünü iyileştirir.
Isıya ve kimyasallara dayanıklılık: Poliimid alt tabaka, zorlu ortamlarda istikrarlı performans sağlar.
Mükemmel dinamik bükme kabiliyeti: Hareketli veya katlanabilir parçalara sahip cihazlar için uygundur.
Temelde FPC PCB, yeni nesil elektronik inovasyonun talep ettiği tasarım özgürlüğünü destekleyerek işlevsellik, dayanıklılık ve esnekliğin mükemmel bir karışımını sağlar.
Bir FPC PCB'nin çalışma prensibi, iletken bakır izlerinin esnek bir yalıtım filmi üzerine basılmasına olanak tanıyan katmanlı yapısında yatmaktadır. Yapı genel olarak aşağıdakilerden oluşur:
Taban Malzemesi (Alt Tabaka): Mekanik esneklik ve izolasyon sağlayan poliimid (PI) veya PET film.
Yapışkan Katman: Bakır folyoyu alt tabakaya bağlar (yapışkanlı veya yapışkansız tipte olabilir).
Bakır Folyo: Akım iletimi için iletken katman.
Coverlay Film: Devreyi çevresel hasarlardan korur ve yalıtım sağlar.
Güçlendirme Katmanı (isteğe bağlı): Bağlantı alanlarını veya montaj noktalarını güçlendirir.
Aşağıda, profesyonel FPC PCB üretiminde yaygın olarak kullanılan temel teknik özellikleri özetleyen ayrıntılı bir tablo bulunmaktadır:
| Parametre | Şartname | Tanım |
|---|---|---|
| Temel Malzeme | Polimid (PI) / PET | Esnek ve ısıya dayanıklı alt tabaka malzemesi |
| Bakır Kalınlığı | 1/3 oz – 3 oz | Akım taşıma kapasitesini belirler |
| Katman Sayısı | 1 – 6 katman | Devre karmaşıklığına bağlıdır |
| Minimum Çizgi Genişliği / Aralığı | 0,05 mm / 0,05 mm | Devre yoğunluğu hassasiyetini tanımlar |
| Yüzey İşlemi | ENIG, OSP, HASL, Daldırma Gümüş | Lehimlenebilirlik ve korozyon koruması sağlar |
| Bükme Yarıçapı | ≥0,5 mm | Bükme sırasında esnekliği ve dayanıklılığı belirtir |
| Çalışma Sıcaklığı | -40°C ila +150°C | Yüksek sıcaklıktaki ortamlar için uygundur |
| Lehim Maskesi | Sarı, Siyah, Yeşil, Şeffaf | Estetik ve koruyucu kaplama sağlar |
| Empedans Kontrolü | ±%10 | Sinyal iletim stabilitesini korur |
Bu teknik parametreler FPC PCB'lerin elektriksel performansını, mekanik dayanıklılığını ve ürün entegrasyon verimliliğini doğrudan etkiler. Malzemelerin ve tasarımın doğru kombinasyonu, aşırı mekanik koşullarda bile kararlı sinyal iletimi sağlar.
Modern elektronik cihazlar için PCB tasarımı düşünüldüğünde FPC PCB, sert kartlara kıyasla eşsiz çok yönlülük ve güvenilirlik sunar. Artan popülaritesinin ardındaki nedenler üç önemli mühendislik avantajına dayanmaktadır:
FPC PCB'ler, mühendislerin kartı karmaşık cihaz geometrilerine uyacak şekilde bükerek ve katlayarak üç boyutlu ara bağlantılar oluşturmasına olanak tanır. Bu özellik, alan gereksinimlerini önemli ölçüde azaltır ve akıllı telefonlar, kameralar ve giyilebilir tıbbi cihazlar için gerekli olan daha ince, daha hafif ve daha ergonomik cihazların tasarlanmasına olanak tanır.
Daha az lehim bağlantısı ve konnektör ile FPC PCB'ler gevşek bağlantı ve sinyal paraziti riskini azaltır. Titreşime karşı son derece dirençlidirler; bu da onları tutarlı performansın çok önemli olduğu otomotiv ve havacılık uygulamaları için ideal kılar.
Bakır izlerinin tekdüzeliği ve kontrollü empedans tasarımı, yüksek frekanslarda sinyal bütünlüğünün korunmasına yardımcı olur. Bu özellikle yüksek hızlı iletişim sistemlerinde, IoT modüllerinde ve gelişmiş sensörlerde hayati öneme sahiptir.
Montajı basitleştirir ve kablolama hatalarını azaltır.
Mükemmel ısı dağılımı performansı sunar.
Hafif ve minyatür elektronik montajlara olanak tanır.
Yüksek verim oranlarıyla otomatik üretimi destekler.
Tüketici Elektroniği: Akıllı telefonlar, tabletler, katlanabilir ekranlar, kameralar.
Tıbbi Ekipman: Kalp pilleri, tanısal görüntüleme sistemleri, biyosensörler.
Otomotiv Elektroniği: Gösterge panelleri, LED aydınlatma, hava yastığı sistemleri.
Endüstriyel Otomasyon: Kontrol panelleri, robotik kollar ve akıllı sensörler.
Bu yetenekleri entegre eden FPC PCB'ler sadece teknolojik bir bileşen değil aynı zamanda günümüzün elektronik üretiminde ürün yeniliğini ve rekabet gücünü tanımlayan stratejik bir tasarım avantajıdır.
Doğru FPC PCB tedarikçisini seçmek, istikrarlı ürün performansı ve uzun vadeli güvenilirlik elde etmek için çok önemlidir. Bir üreticiyi değerlendirirken aşağıdaki hususları göz önünde bulundurun:
Boyutsal doğruluğu ve tutarlılığı korumak için üreticinin gelişmiş lazer delme makineleri, hassas dağlama sistemleri ve otomatik optik inceleme (AOI) ile donatıldığından emin olun.
En kaliteli FPC PCB'ler, Dupont™ veya Panasonic™ poliimid filmler gibi sertifikalı malzemelerin yüksek saflıkta bakır folyolarla birleştirilmesine dayanır. IPC Sınıf 3 uyumluluğu ve ISO 9001 sertifikası gibi sıkı kalite kontrol süreçleri, üretim güvenilirliğinin göstergeleridir.
Profesyonel bir tedarikçi, erken aşama devre yerleşim tasarımından empedans simülasyonuna, prototip oluşturma ve seri üretime kadar tam teknik destek sunarak nihai ürünün hem performans hem de maliyet gereksinimlerini karşılamasını sağlamalıdır.
Güvenilir FPC PCB'ler aşağıdakiler de dahil olmak üzere birçok test sürecinden geçer:
Açık/kısa algılama için Elektriksel Test (E-test).
Mekanik dayanıklılığı doğrulamak için Bükme ve Eğilme Testleri.
Çevresel dayanıklılık için Termal Şok ve Yaşlanma Testleri.
İz bütünlüğü ve yapışma kalitesi için Mikroskobik İnceleme.
Deneyimli ve sertifikalı bir tedarikçi seçerek üretim risklerini önemli ölçüde azaltabilir, güvenilirliği artırabilir ve pazara çıkış süresini optimize edebilirsiniz.
S1: FPC PCB ile sert PCB arasındaki fark nedir?
Cevap 1: Temel fark esneklik ve yapıda yatmaktadır. FPC PCB'ler poliimid gibi bükülmeye ve katlanmaya izin veren esnek malzemeler kullanırken, sert PCB'ler katı FR-4 alt tabakalardan yapılır. FPC PCB'ler kompakt veya hareketli cihazlar için idealdir, sert PCB'ler ise statik ve büyük yapılar için kullanılır.
S2: FPC PCB'ler yüksek akım uygulamalarını destekleyebilir mi?
Cevap2: Evet, uygun bakır kalınlığı ve termal yönetim ile FPC PCB'ler yüksek akımı etkili bir şekilde işleyebilir. Güçlendirilmiş bakır içeren çok katmanlı FPC'ler otomotiv, güç modülleri ve endüstriyel kontrol sistemlerinde ağır yüklere dayanabilir.
Esneklik, güvenilirlik ve hassasiyetin teknolojik ilerlemeyi tanımladığı bir çağda, FPC PCB'ler yeni nesil elektronik cihazlara güç sağlamada yeri doldurulamaz bir rol oynamaktadır. Hafif yapıyı, yüksek hızlı performansı ve tasarıma uyarlanabilirliği birleştirme yetenekleri, onları tüketici elektroniğinden tıbbi teknolojiye ve ötesine kadar çeşitli endüstrilerde inovasyonun temel taşı haline getiriyor.
Şu tarihte:Fanway, en zorlu endüstriyel standartları karşılayan özel tasarlanmış FPC PCB çözümleri sağlama konusunda uzmanız. Gelişmiş üretim tesisleri, sıkı kalite testleri ve müşteri memnuniyetine olan bağlılığıyla Fanway, her esnek devrenin en yüksek performansı ve uzun vadeli dayanıklılığı sunmasını sağlar.
Yüksek performanslı elektronikler geliştiriyorsanız ve güvenilir bir FPC PCB ortağı arıyorsanız tereddüt etmeyinbize UlaşınBugün. Fanway'in mühendislik ekibi, yenilikçi fikirlerinizi hayata geçirmek için uzman rehberliği, tasarım desteği ve tek elden üretim hizmetleri sağlayacaktır.
-
