Günümüzün hızla ilerleyen elektronik endüstrisinde, daha yüksek güç yüklerini üstlenebilen, aşırı çalışma koşullarına dayanabilen ve uzun ömürlü yaşamlarda güvenilirliği koruyabilen cihazlara olan talep hiç bu kadar büyük olmamıştır. Bu zorluğun merkezinde, her elektronik sistemin üzerine inşa edildiği temel olan baskılı devre kartı (PCB) yatmaktadır. Standart PCB'ler yaygın olarak kullanılırken,Ağır Bakır PCB'lerMevcut taşıma kapasitesi, termal yönetim ve dayanıklılığın kritik olduğu uygulamalar için ön plana çıkmıştır.

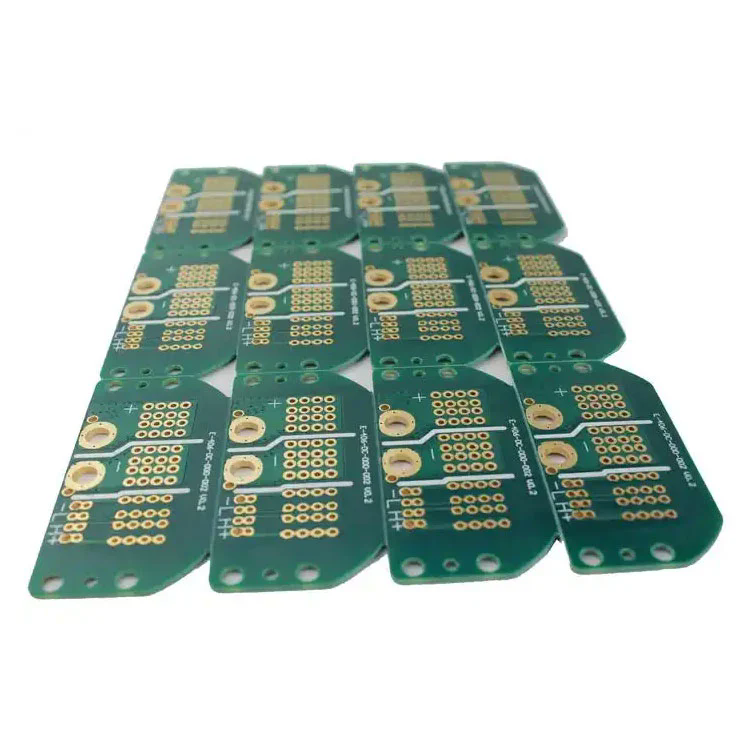

Ağır bakır PCB, standart PCB'lerde bulunanlardan önemli ölçüde daha kalın olan bakır iletkenlere sahip bir devre kartı olarak tanımlanır. Normal PCB'ler tipik olarak 1 oz/ft² (35 um) ve 3 oz/ft² (105 um) arasında bakır kalınlığı içerirken, ağır bakır PCB'ler 3 oz/ft²'den başlar ve imalat işlemine ve uygulama gereksinimlerine bağlı olarak 20 oz/ft² veya daha da yüksek ulaşabilir.
Kalın bakır katmanların kullanılması, bu tahtaların aşırı ısınmadan daha yüksek akım taşımasına, ısıyı daha etkili bir şekilde dağıtmasına ve aşırı sıcaklıklar, titreşimler ve mekanik stres gibi sert çevre koşullarına dayanmasına izin verir. Endüstriler elektrifikasyona, yenilenebilir enerjiye, elektrikli araçlara ve endüstriyel otomasyona geçtikçe, ağır bakır PCB'ler performans ve güvenliği sağlamada çok önemli bir rol oynar.
Ağır bakır PCB'lerin vazgeçilmez olduğu kilit endüstriler şunlardır:
Güç elektroniği: İnvertörler, güç dönüştürücüler ve motor kontrol sistemleri.
Otomotiv: Elektrikli araç pil yönetimi ve şarj sistemleri.
Yenilenebilir enerji: Güneş enerjisi sistemleri ve rüzgar türbini kontrolörleri.
Askeri ve Havacılık ve Uzay: Savunma Elektroniği ve Aviyonik.
Endüstriyel ekipman: Yüksek akım anahtarlama cihazları ve ağır makineler.
Ağır bakır PCBS maddesinin basit olmasının nedeni: onlar olmadan, yüksek güçlü sistemler erken başarısız olur, aşırı ısınır veya güvenlik ve işlevselliği tehlikeye atabilecek güvenilir olmayan bağlantılardan muzdarip olur.
Ağır bakır PCB'lerin gücü, standart PCB'lerin başarabileceğinin ötesinde gelişmiş performans sağlayan benzersiz tasarım özelliklerinde yatmaktadır.
Daha kalın bakır izleri, aşırı ısı üretimi olmadan daha fazla akımın akmasına izin verir. Bu, güç dağıtım sistemleri, pil şarj devreleri ve güç dönüştürücüler gibi yüksek akım uygulamaları için idealdir.
Elektronik sistemlerde, aşırı ısınma bileşen arızasının önde gelen nedenlerinden biridir. Ağır bakır PCB'ler, daha kalın bakır katmanları nedeniyle ısıyı dağıtmakta, sıcak noktaları azaltmada ve talepkar yükler altında bile kararlı bir çalışma sıcaklığını korumada mükemmeldir.
Sağlam bakır iletkenlerle, bu tahtalar mekanik strese, lehim eklem yorgunluğuna ve tekrarlanan termal döngüye dayanır. Bu, titreşimlerin veya ani sıcaklık değişikliklerinin meydana geldiği ortamlar için uygun hale getirir.
Akım dağıtmak için birden fazla katman veya büyük boy tahta kullanmak yerine, ağır bakır PCB'ler mühendislerin daha az katmanla kompakt sistemler tasarlamasına izin verir. Bu, malzemelerde maliyet tasarrufu, montaj süresi ve alanın daha verimli kullanımına yol açar.
Ağır bakır PCB'ler hem yüksek akım hem de kontrol devrelerini aynı karta entegre edebilir. Bu, ayrı tahtalara olan ihtiyacı ortadan kaldırır, tasarımı kolaylaştırır ve genel sistem güvenilirliğini artırır.
| Parametre | Spesifikasyon Seçenekleri |
|---|---|
| Bakır kalınlığı | 3 oz/ft² ila 20 oz/ft² (105 um - 700 um) |
| Tahta materyali | FR-4, Poliimid, Yüksek TG FR-4, Seramik, Metal Çekirdek |
| Katman sayısı | 2–12 katman (uygulamaya bağlı olarak özelleştirilebilir) |
| Termal direnç | Isı lavabolarıyla uyumlu yüksek ısı dağılması için optimize edilmiş |
| Dielektrik mukavemet | 5 kV veya daha fazla yüksek voltaj direnci |
| Yüzey kaplaması | Hasl, Enig, OSP, daldırma gümüş, daldırma tenekesi |
| Başvuru | Güç kaynakları, invertörler, otomotiv, yenilenebilir enerji sistemleri |
Bu özellikler, ağır bakır PCB'lerin neden yüksek akım ve yüksek sıcaklığın ikili zorluklarını ele almada öne çıktığını vurgulamaktadır.
Üreticiler ve sistem tasarımcıları için, ağır bakır PCB'leri seçmek teknik bir karardan daha fazlasıdır-ürün kalitesini, pazar rekabet gücünü ve uzun vadeli güvenilirliği etkileyen stratejik bir yatırımdır.
Daha uzun elektronik ömrü
Isıyı verimli bir şekilde dağıtarak ve lokalize arızaları önleyerek, ağır bakır PCB'ler cihazların operasyonel ömrünü önemli ölçüde genişletir.
Güvenlik ve güvenilirlik
Tıbbi cihazlar, savunma ve otomotiv gibi sektörlerde başarısızlık bir seçenek değildir. Ağır bakır tahtaları, kritik koşullar altında istikrarlı bir performans sağlar.
Tasarım esnekliği
Güç ve kontrol devrelerini aynı PCB'ye entegre etme yeteneği, tasarımı basitleştirir, alanı azaltır ve sistem karmaşıklığını en aza indirir.
Azaltılmış bakım maliyetleri
Dayanıklı yapı, zaman içinde daha az değiştirme, daha az kesinti ve daha düşük bakım masraflarına yol açar.
Yüksek güçlü trendlere destek
Elektrikli araçlara, yenilenebilir enerji ve yüksek verimli sistemlere doğru küresel kayma ile ağır bakır PCB'ler inovasyonun temelini oluşturur.
Elektrikli araçlar (EV'ler): Ağır bakır PCB'ler pil yönetim sistemlerini, şarj altyapısını ve yüksek akım kontrol devrelerini destekler.
Yenilenebilir Enerji: Güneş enerjisi invertörleri ve rüzgar türbini kontrolörleri dalgalanan yükleri idare etmek için bu tahtalara güvenir.
Tıbbi ekipman: MRI makineleri ve röntgen ekipmanı gibi cihazlar güvenilir yüksek akım devreleri gerektirir.
Endüstriyel otomasyon: Motorlu sürücüler ve robotik sistemler kararlı yüksek güçlü PCB'lere bağlıdır.
S1: Ağır bakır PCB'ler neden standart PCB'lerden daha pahalı?
C: Daha yüksek maliyet, özel üretim süreçlerinden, daha kalın bakır kaplama ve daha sağlam laminasyon gereksinimlerinden kaynaklanır. Bununla birlikte, yatırım, yüksek güç uygulamalarında gelişmiş güvenilirlik, daha uzun ömür ve daha düşük toplam sistem maliyetleri ile haklıdır.
S2: Standart PCB'ler neden ağır bakır PCB'ler yerine yüksek akım sistemlerinde kullanılamıyor?
A: Standart PCB'ler, akım taşıma kapasitesini ve ısı dağılmasını kısıtlayan sınırlı bakır kalınlığına sahiptir. Bunları yüksek güçlü ortamlarda kullanmak, aşırı ısınma, erken başarısızlıklar ve güvenlik risklerine yol açacaktır. Ağır bakır PCB'ler, bu sınırlamaların üstesinden gelmek için özel olarak tasarlanmıştır.
Endüstriler elektrifikasyonu, yenilenebilir enerjiyi ve dijital dönüşümü benimsedikçe, yüksek güvenilirlik, yüksek performanslı PCB'lere olan talep sadece büyüyecektir. Ağır bakır PCB'ler sadece güncel bir çözüm değildir, aynı zamanda gelecek için bir temeldir.
Elektrikli hareketlilik: EV'lere doğru küresel itme ile şarj sistemleri ve yüksek kapasiteli piller güç yönetimi için sağlam PCB'lere güvenir.
Yeşil Enerji: Güneş ve rüzgar enerjisi sistemleri, performanstan ödün vermeden dalgalanan güç yüklerini yönetebilen panolar talep eder.
5G ve IoT Altyapısı: Yüksek performanslı ağlar, baz istasyonları ve bağlı cihazlar için yüksek akımları destekleyebilen PCB'ler gerektirir.
Güç sistemlerinin minyatürleştirilmesi: Tasarımcılar, güçten ödün vermeden cihaz boyutlarını azaltarak ağır bakır PCB'leri vazgeçilmez hale getiriyor.
Ağır bakır PCB'leri benimseyen işletmeler, artan enerji taleplerine ve daha sıkı güvenlik düzenlemelerine karşı sistemlerini gelecekteki kanıtlar. Çevresel etkiyi azaltmaktan ürün güvenilirliğini artırmaya kadar, bu panolar eşsiz bir değer sunar.
-DenFanway, modern endüstrilerin katı gereksinimlerini karşılayan yüksek kaliteli ağır bakır PCB'ler üretmeye adadık. Gelişmiş imalat konusundaki uzmanlığımız, dayanıklılık ve hassasiyet taahhüdü ile birleştiğinde, her pano yüksek güçlü ortamlarda olağanüstü performans sunmasını sağlar.
İşletmeniz otomotiv, yenilenebilir enerji, endüstriyel otomasyon veya havacılıkta faaliyet gösteren Fanway, uzun vadeli başarıya ulaşmanıza yardımcı olacak özel PCB çözümleri sunar. Daha fazla bilgi, ayrıntılı özellikler veya özel sorular için,bize UlaşınBugün ve Fanway'in projelerinizi birinci sınıf ağır bakır PCB teknolojisi ile nasıl destekleyebileceğini keşfedin.
