Günümüzün dijital çağında, akıllı telefonlardan ve tıbbi ekipmanlardan otomotiv kontrol sistemlerine kadar hemen hemen her modern cihaz, basılı bir devre kartındaki (PCB) yanıt veriyor. Tek katmanlı ve çift katmanlı PCB'ler onlarca yıldır yaygın olarak kullanılırken, daha güçlü ve kompakt cihazlara olan talepte bulunduÇok katmanlı PCB'lerYüksek performanslı elektroniklerde endüstri standardı.

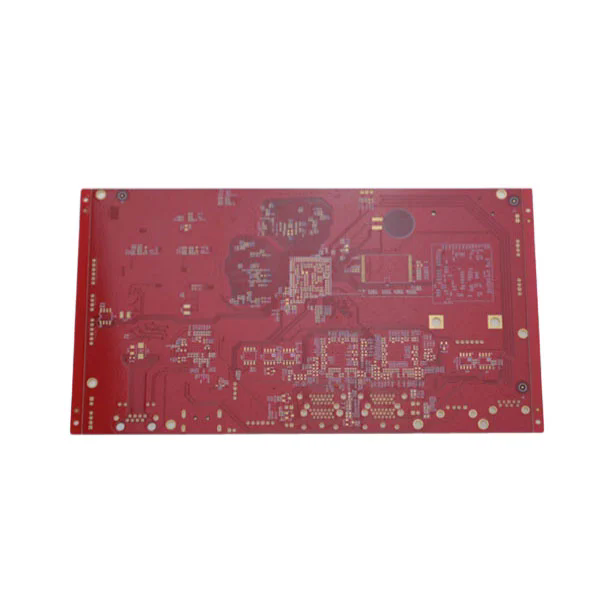

Çok katmanlı bir PCB, dielektrik olarak bilinen yalıtım malzemesi ile ayrılmış olarak istiflenmiş üç veya daha fazla iletken bakır katmandan oluşur. Tek veya çift taraflı tahtaların aksine, çok katmanlı PCB'ler tasarımcıların karmaşık yönlendirme, daha fazla işlevsellik ve gelişmiş güvenilirlik elde etmelerini sağlar. Bu mimari sadece sinyal akışını optimize etmekle kalmaz, aynı zamanda yüksek hızlı devrelerde büyük bir endişe olan elektromanyetik paraziti de önemli ölçüde azaltır.
Çok katmanlı PCB'lerin avantajları yapısal karmaşıklıklarının çok ötesine geçer. Üreticilerin işleme gücü veya verimliliğinden ödün vermeden daha küçük, daha hafif ve daha dayanıklı cihazlar oluşturmalarını sağlarlar. Havacılık, telekomünikasyon veya tıbbi teknolojide olsun, çok katmanlı PCB'lerin çok yönlülüğü onları bir inovasyonun temel taşı haline getirdi.
Temel düzeyde, çok katmanlı PCB'ler sınırlı alan ve performans darboğazları sorununu çözer. Birden fazla bakır katmanını istifleyerek, tasarımcılar sinyalleri daha akıllıca yönlendirme ve geleneksel iki katmanlı tahtalarda meydana gelen tıkanıklık sorunlarından kaçınma yeteneği kazanırlar. Bu, çok katmanlı PCB'lerin hem minyatürleştirme hem de performansın gerekli olduğu endüstrilere hakim olmasının temel nedenlerinden biridir.
Çok katmanlı bir PCB'nin çalışma prensibi katmanlı tasarımında yatmaktadır. Her iletken katman devre desenleri ile kazınırken, vias (delikler, kör vias veya gömülü vias) kesintisiz elektrik iletişimine izin vermek için bu katmanları bağlar. Dielektrik tabakalar bakır katmanları yalıtarak elektrik sinyallerinin minimum parazit ve maksimum verimlilikle hareket etmesini sağlar.
Tipik bir çok katmanlı PCB'nin profesyonel parametrelerini daha iyi göstermek için aşağıdaki tabloyu düşünün:
| Parametre | Spesifikasyon Aralığı |
|---|---|
| Katman sayısı | 4 ila 40+ katman |
| Temel malzeme | FR4, Yüksek TG FR4, Rogers, Poliimid |
| Bakır kalınlığı | Katman başına 0,5 oz ila 3 oz |
| Tahta kalınlığı | 0.4 mm ila 5.0 mm |
| Min. Delik Boyutu | 0.1 mm |
| Yüzey kaplaması | Hasl, Enig, OSP, daldırma gümüşü |
| Empedans kontrolü | ±% 10 tolerans |
| Çalışma sıcaklığı | -40 ° C ila +150 ° C |
| Lehim maske rengi | Yeşil, siyah, beyaz, mavi, kırmızı |
Bu parametreler sadece mühendislik yeteneklerini değil, aynı zamanda üreticilerin sağlayabileceği özelleştirme seçeneklerini de yansıtır. Örneğin, yüksek TG FR4 veya Rogers malzemelerinin seçilmesi, otomotiv radar sistemleri veya havacılık aviyonikleri gibi zorlu ortamlarda ısı direncini ve stabilitesini sağlar. Bakır kalınlığı akım yüklerinin işlenmesi için çok önemlidir, empedans kontrolü doğrudan yüksek frekanslı sinyal iletimini etkiler.
Çok katmanlı bir PCB'nin tasarım süreci birden fazla adım içerir: şematik oluşturma, katman yığın planlaması, yönlendirme ve simülasyon testi. Mühendisler elektrik, termal ve mekanik gereksinimleri dikkatlice dengelemelidir. Kötü planlama, karışma, aşırı ısınma veya sinyal kaybına yol açabilir, bu nedenle çok katmanlı PCB tasarımı hem bir bilim hem de bir sanat olarak kabul edilir.
Ayrıca, PCB imalat teknolojisindeki ilerlemeler-lazer delinmiş mikroviler, HDI (yüksek yoğunluklu ara bağlantı) yöntemleri ve gömülü bileşenler gibi-çok katmanlı kartları yeni performans yüksekliklerine itti. Bu özellikler, modern PCB'lerin 5G, IoT, yapay zeka cihazları ve yeni nesil tıbbi teşhis ekipmanlarını desteklemesine izin verir.
Endüstrilerin gittikçe artan çok katmanlı PCB'leri seçmesinin nedeni açıktır: tek katmanlı veya çift katmanlı alternatiflere kıyasla üstün performans ve güvenilirlik sağlarlar. İşte yaygın olarak benimsenmelerini açıklayan en önemli faydalardan bazıları:
Yüksek sinyal bütünlüğü: Kontrollü empedans ve çoklu zemin düzlemleri ile çok katmanlı PCB'ler sinyal bozulmasını en aza indirir. Bu, veri sunucuları ve 5G baz istasyonları gibi yüksek hızlı uygulamalar için kritiktir.
Kompakt Tasarım: Katmanların istifleme, daha büyük tahta yüzeylerine olan ihtiyacı dikey olarak azaltır ve üreticilerin güç kaybetmeden ürünleri daha küçük ve daha hafif hale getirmesini sağlar.
Gelişmiş dayanıklılık: Çok katmanlı PCB'ler, sıcaklık dalgalanmaları, titreşim ve mekanik şok dahil olmak üzere çevresel strese dayanan yüksek kaliteli malzemelerle üretilmiştir.
Azaltılmış elektromanyetik parazit (EMI): Zemin düzlemlerinin kullanımı ve stratejik yönlendirme, hassas devrelerin gürültüden korunmasına yardımcı olarak tutarlı performans sağlıyor.
Çok yönlülük: Tüketici aletlerinden uydulara kadar, çok katmanlı PCB'ler çeşitli endüstrilere ve uygulamalara uyarlanabilir.
Örneğin, otomotiv endüstrisinde, çok katmanlı PCBS güç Gelişmiş Sürücü Destekleme Sistemleri (ADAS), araç içi bilgi-eğlence ve elektrikli araçlarda pil yönetim sistemleri. Tıbbi ekipmanlarda, güvenilirliğin yaşam veya ölüm anlamına gelebileceği MRI tarayıcıları, kalp pili ve görüntüleme sistemleri için gereklidir. Telekomünikasyon sektöründe, çok katmanlı PCB'ler, kararlı bağlantı gerektiren kompakt cihazlarda yüksek frekanslı veri iletimini etkinleştirir.
Çok katmanlı PCB'lerin boyutu azaltma, performans iyileştirmesi ve güvenilirliği dengeleme yeteneği onları modern elektronik ekosisteminde pazarlık edilemez bir seçim haline getirir.
S1: Çok katmanlı bir PCB ve çift katmanlı bir PCB arasındaki temel fark nedir?
Çift katmanlı bir PCB, devre yönlendirmesinin karmaşıklığını sınırlayan sadece iki iletken katmana sahiptir. Bununla birlikte, çok katmanlı bir PCB, daha kompakt tasarımlar, daha iyi sinyal bütünlüğü ve daha yüksek performans sağlayan üç veya daha fazla iletken katmanı istifler. Bu, çok katmanlı PCB'leri yüksek hızlı, yüksek yoğunluklu ve yüksek güvenilirlik uygulamaları için tercih edilen seçim haline getirir.
S2: Çok katmanlı bir PCB genellikle zorlu uygulamalarda ne kadar sürer?
Çok katmanlı bir PCB'nin ömrü malzeme seçimi, çalışma ortamına ve üretim kalitesine bağlıdır. Yüksek TG FR4 veya poliimid gibi özel malzemelerle, çok katmanlı bir PCB, endüstriyel veya havacılık uygulamalarında 10-20 yıl veya daha fazla sürebilir. Uygun termal yönetim ve yüzey kaplaması dayanıklılığı daha da genişletir.
Gelişmiş elektronik talebi arttıkça, işletmeler sadece ürünler değil, uzun vadeli güvenilirlik sağlayabilen PCB ortaklarına ihtiyaç duyar.Fanwayson teknoloji ürünü imalat süreçlerini katı kalite kontrolüyle birleştirerek kendisini çok katmanlı PCB'lerin güvenilir bir üreticisi olarak kurmuştur. Küçük parti prototiplerinden büyük ölçekli üretime kadar Fanway, her kurulun performans ve güvenlik için uluslararası standartları karşılamasını sağlar.
Özel uygulamanıza göre uyarlanmış dayanıklı, yüksek performanslı çok katmanlı PCB'ler arıyorsanız, şimdi ekibimizle bağlantı kurma zamanı.Bize UlaşınBugün Fanway'in bir sonraki yeniliğinizi birinci sınıf PCB çözümleriyle nasıl destekleyebileceğini öğrenmek.
-
