PCB testi, elektronik üretiminde kalite, işlevsellik ve güvenilirliğini sağlayan kritik bir fazdır.Basılı devre kartları(PCB'ler). Test, sorunları derhal bulabilir ve tasarımcının sorunları hızlı bir şekilde çözmesine yardımcı olabilir.PCBTest, çıplak tahta testini ve monte edilmiş tahta testini içerir.
Çıplak PCB testi
PCB testinin amacı elektrik bağlantısını, izolasyonunu ve üretim kusurlarını doğrulamak.
PCB testi yöntemi şunları içerir:
Süreklilik testi (kısa test): İstenmeyen şortları kontrol eder (örn. Bakır izleri dokunma).
İzolasyon testi (açık test): İzlerde açık devre (kırılma) sağlamaz.
Otomatik Optik İnceleme (AOI): Çizilmeleri, yanlış hizalamaları veya aşındırma kusurlarını tespit etmek için kameralar kullanır.
Empedans testi: İz empedansının özelliklerini eşleştirmesini sağlamak için yüksek hızlı tasarımlar (örn. RF, DDR) için kritik.
Monte edilmiş tahta testi

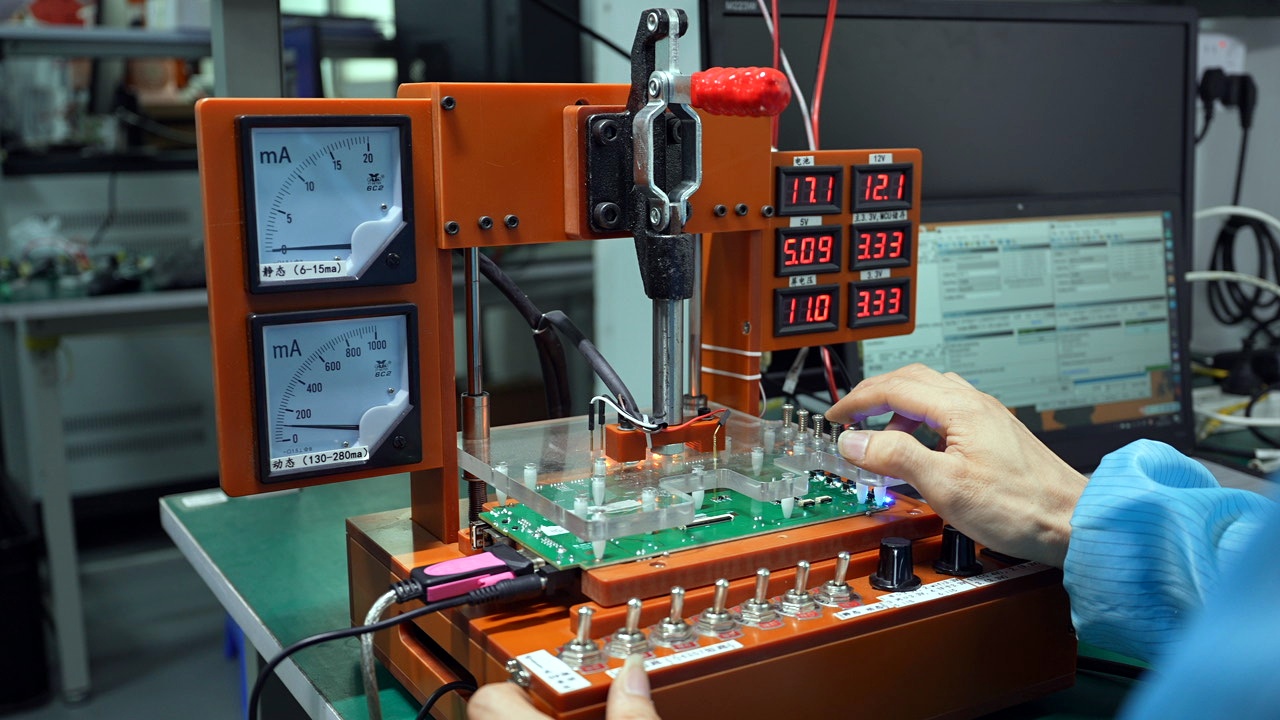

1. devre testi (BİT): BİT, bileşenleri, şortları, açılışları ve değerleri doğrulamak için otomatik bir çevrimiçi testtir. Bu test, işçilerin sorunlu PCBA'yı kolayca ele almasına izin veren hata konumlarını tam olarak bulabilir.
2. Prob testi: Maliyet etkin bir yöntemdir, özel armatürler olmadan devre üzerinde hareket probları testi. Yazılım değişiklikleri yoluyla farklı test gereksinimleri için uygundur.
3. Fonksiyonel Test: PCB'nin işlevini doğrulamak için özel ekipman ve özelleştirilmiş test prosedürleri gerektirir.
4. Automatik Optik İnceleme (AOI): AOI Teftiş, lehim derzlerini ve köprüler, yanlış hizalama ve eksik parçalar gibi bileşen kusurlarını taramak için kameralar kullanır.
5.x-ışını testi: Gizli eklemleri (BGA, QFN), boşlukları veya lehim kusurlarını kontrol etmek için röntgen kullanır.
Ne tür elektronik testleri kullanırsanız kullanın, basılı devre kartına (PCB) fayda sağlar. Tasarım aşamasında test, tasarımcıların seri üretimdeki hatalardan kaçınmasına, maliyetleri azaltır, gelişim döngülerini kısaltır ve üretimi hızlandırır. Kapsamlı testler, PCB'lerin ürün güvenilirliğini artırırken tüm elektriksel, mekanik ve yapısal tasarım gereksinimlerini karşılamasını sağlar.
PCB testi ürün kalitesi için önemlidir. Fanway'de, bileşen denetimi, özel test de dahil olmak üzere çok çeşitli test çözümü sunuyoruz. Bugün bizimle iletişime geçin. Daha fazla ayrıntı alın.
-
