PCBA konformal kaplama nedir?

1. PCBA konformal kaplama nedir?

PCBA Konformal Kaplama, için uygulanan özel bir koruyucu katmandır.Basılı devre kartı montajları(PCBA'lar). Aşırı sıcaklıklarda termal stabiliteyi korurken elektronik montajları sert çevresel maruziyetten korur. Kürlenmiş kaplama, yalıtım özellikleri, nem direnci, toz azaltma ve korozyon korumasına sahip şeffaf bir elastomerik film oluşturur.

2. Konformal kaplama özellikleri

Konformal kaplama, alev geciktiriciler ve diğer bileşenlerle birlikte, temel malzeme olarak yüksek performanslı, yaşlanan direnç yalıtım polimerleri ile formüle edilmiş tek bileşenli bir kaplamadır. Ana özellikleri şunlardır: düşük viskozite, hızlı kurutma, su direnci, korozyon, iyi yapışma, yalıtım, yaşlanma karşıtı, alev geciktirme ve kullanım sırasında insan vücuduna zararsız olmak. Küretten sonra, onarılabilen ve devre kartının yeniden çalışmasına müdahale etmeyen güzel bir görünüme sahip şeffaf bir elastik film oluşturur.

3. konformal kaplama

3.1 Akrilik Reçine (AR)

Akrilik konformal kaplamalar iyi esneklik ve genel koruma sağlar. Yüksek dielektrik mukavemetleri, iyi nem dirençleri ve aşınma direnci ile not edilirler. Akrilik kaplama, ortak çözücüler kullanılarak hızlı ve kolay bir şekilde çıkarılabilir, ajitasyon gerekmez.

3.2 Poksi Reçine (ler)

Epoksi konformal kaplamalar, yüksek sertlik, güçlü yapışma ve mükemmel kimyasal korozyon direnci ile karakterizedir. Bununla birlikte, yüksek kırılganlıkları ve zayıf etki direnci nedeniyle yeniden işleme zordur.

3.3 Poliüretan Reçine (UR)

Poliüretan konformal kaplamalar mükemmel nem direnci, kimyasal direnç ve aşınma direnci sunar. Çözücü direnci olarak, bu kaplamanın çıkarılması çok zordur. Tam olarak çıkarılması için, özel çözücüler, uzun süreli ıslatma süreleri ve fırçalanmış veya ultrasonik banyolar kullanarak ajitasyon gerektirir.

3.4 Silikon Reçine (SR)

Silikon konformal kaplamalar, geniş bir sıcaklık aralığında mükemmel koruma sağlar. SR kaplama iyi kimyasal dirence, nem direncine ve tuz sprey direncine sahiptir ve çok esnektir. Silikon konformal kaplamalar aşınmaya dayanıklı değildir, ancak titreşim stresine direnmelerini sağlar. Silikon kaplamalar tipik olarak yüksek nihai ortamlarda kullanılır. Tam olarak çıkarılması için, özel çözücüler, uzun süreli ıslatma süreleri ve fırçalanmış veya ultrasonik banyolar kullanarak ajitasyon gerektirir.

3.5 Floropolim (FP)

Floropolimer kaplamalar, kimyasal korozyona (güçlü asitlere, alkaliler ve çözücülere dirençli), düşük yüzey gerilimi (su itici ve yağ yeniden temsilcisi), ancak yüksek maliyet ve karmaşık bir kaplama işlemine karşı olağanüstü bir direnç sunar.

4. Uygun Kaplama Uygulama Yöntemleri

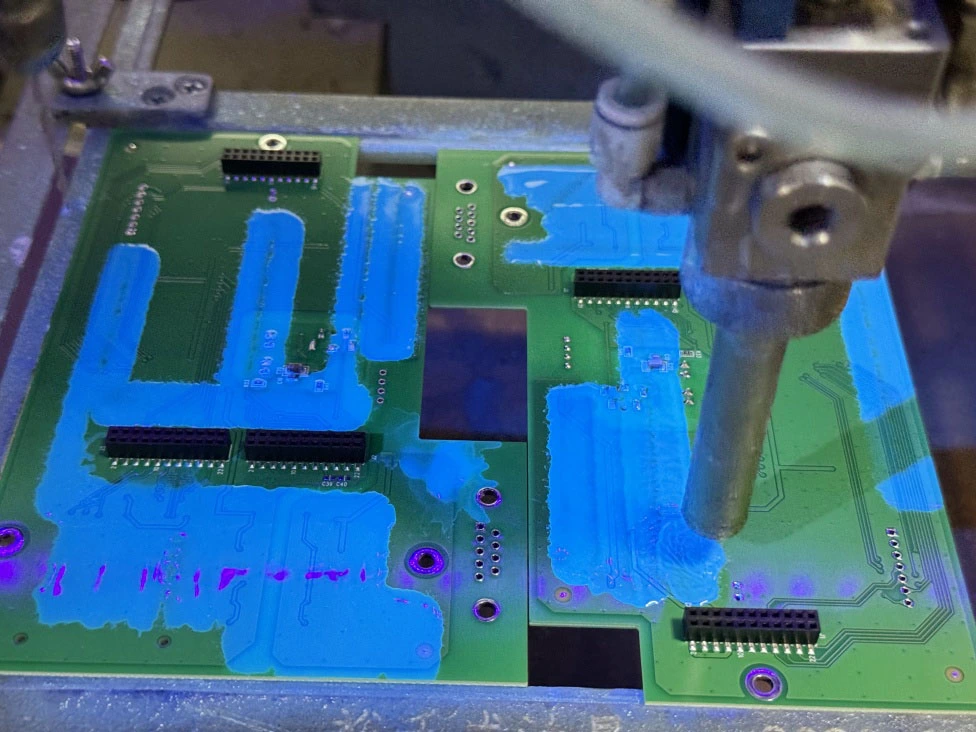

Konform kaplama fırçalama, püskürtme ve daldırma işlemi ile uygulanabilir. Ana uygulama gereksinimleri:

* Önerilen kalınlık 0.1 ile 0.2 mm arasındadır;

* Kaplamadan önce yüzeyler nem ve kirletici maddelerden temizlenmelidir;

* İkinci kat ilk kat kuruduktan sonra uygulanabilir;

* Operasyonlar çözücü buharlaşma için yeterli havalandırma gerektirir;

* Operatörler koruyucu maskeler giymelidir.

5. PCBA projeleriniz için konformal kaplama nasıl seçilir?

Konformal kaplama seçimi dört temel faktörü dikkate almalıdır:

5.1 Çevresel Çalışma Koşulları

5.2 Üretim Süreci Uyumluluğu

5.3 Etkililik

5.4 Gereklilik Gereksinimleri.

Örneğin, hızlı kürlenmenin gerekli olduğu durumlarda, hızlı kuruyan bir korozyon önleyici boya seçilebilir. Daha yüksek çevre koruma gereksinimlerine sahip bazı alanlarda, düşük VOC (uçucu organik bileşikler) emisyonlu çevre dostu bir kaplama seçilmelidir.
