OEM Şarj Yığını PCBA Anakart

OEM Şarj Yığını PCBA anakartının Üretim Süreci

Substratlarda FR-4 veya yüksek frekanslı malzemeler (Rogers 4350B gibi) kullanılır.

Temas güvenilirliğini sağlamak için altın kaplama veya OSP yüzey işlemi benimsenmiştir.

DC-DC modülleri gibi temel bileşenler %100 eskime testlerine tabi tutulur.

Şarj Yığını PCBA Anakartı, şarj moduna bağlı olarak iki türe ayrılır:

AC şarj yığınları ve DC şarj yığınları.

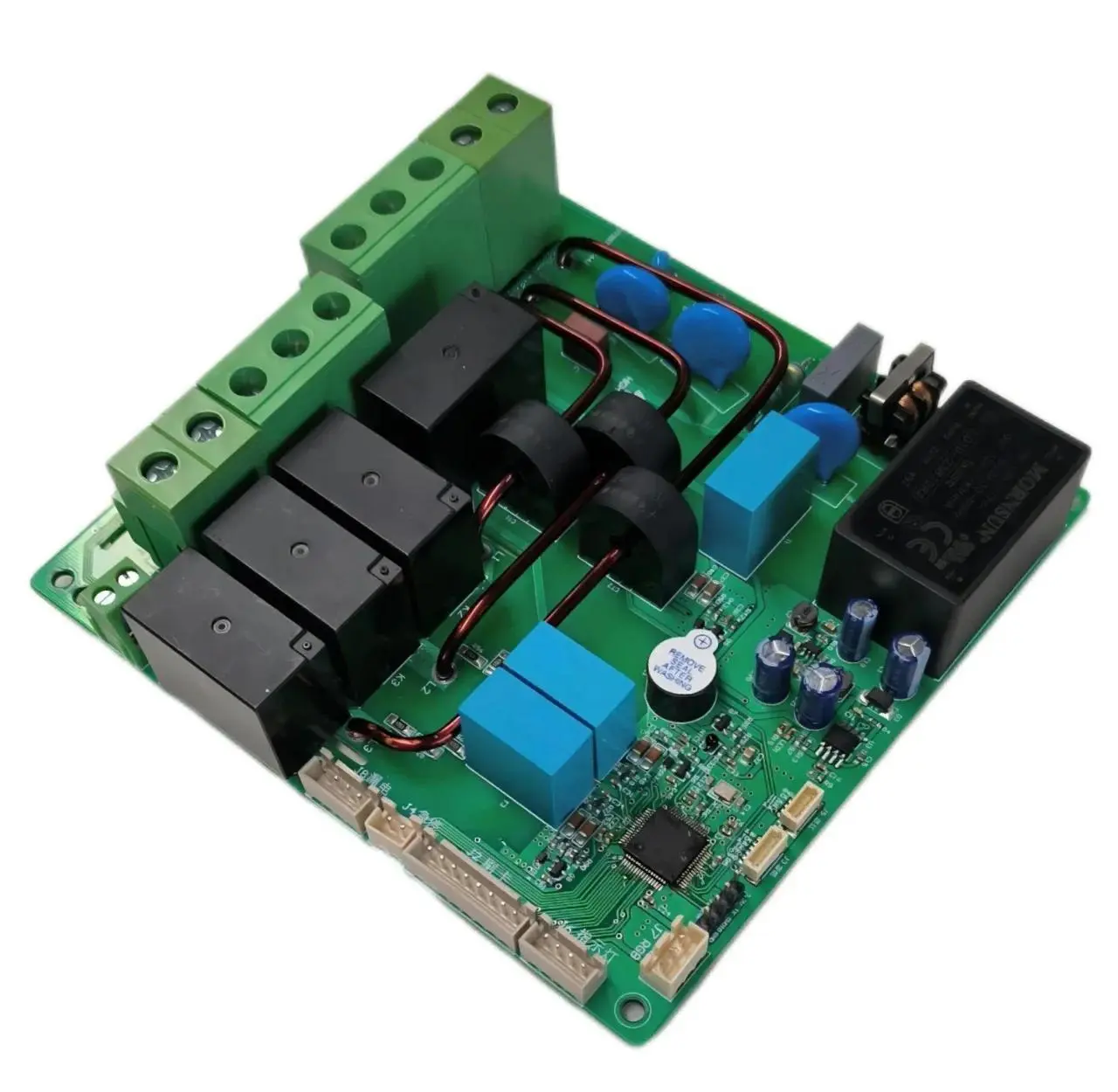

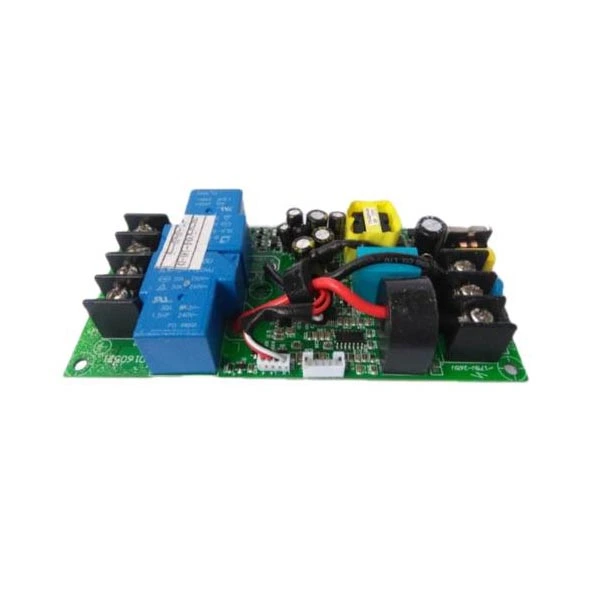

AC Şarj Yığını Devre Kartı:Bu kart, aracın Yerleşik Şarj Cihazı (OBC) aracılığıyla şebeke AC gücünü DC gücüne dönüştürür. Temel işlevleri şunları içerir:

CP Terminal Kontrolü:Şarj durumunu (örn. tabanca yerleştirme, şarj hazırlığı, şarj başlatma) izlemek için PWM sinyallerini kullanarak aracın BMS'si ile iletişim kurar. Çalışma voltajı 1kHz frekansta 12V/9V/6V'dir.

CC Terminali Algılama:Direnç değişiklikleri yoluyla şarj tabancası bağlantı durumunu doğrular ve çıkış akımı kapasitesini belirler (örn. 1,5kΩ direnç, 8A akıma karşılık gelir).

Tipik Parametreler:Giriş 220V AC, çıkış gücü 7kW/11kW, koruma sınıfı IP54.

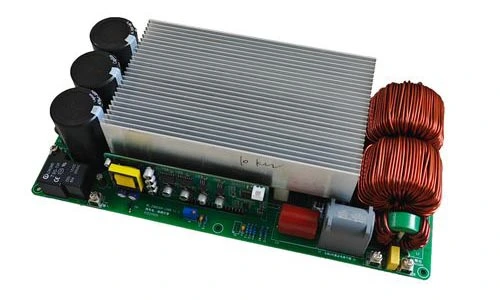

DC Şarj Yığını Devre Kartı:Bu kart doğrudan yüksek voltajlı DC güç çıkışı sağlar. Temel modülleri şunları içerir:

AC/DC Doğrultma ve PFC Modülü:Aktif Güç Faktörü Düzeltme (PFC) teknolojisini kullanarak %97'yi aşan verimlilikle üç fazlı 380V AC'yi yüksek voltajlı DC'ye (750-850V) dönüştürür.

DC/DC Dönüşüm Modülü:LLC rezonans topolojisi aracılığıyla voltajı pilin gerekli aralığına (örn. 200-920V) ayarlar ve dinamik akım kontrolünü (birkaç yüz ampere kadar) destekler.

Tipik Parametreler:Giriş 380V AC, çıkış gücü 30-120kW, entegre STM32F207ZET ana kontrol çipi, CAN/RS-485 iletişimini destekler.
