BirSMT Kalıbımodern elektronik üretiminde en kritik ancak çoğu zaman hafife alınan bileşenlerden biridir. Lehim pastası biriktirme doğruluğunu, bileşen hizalamasını ve genel PCB düzeneği verimini doğrudan belirler. Bu kapsamlı kılavuz, SMT Şablonunun ne olduğunu, nasıl çalıştığını, mevcut farklı türleri ve malzemeleri ve yüksek güvenilirliğe sahip yüzeye montaj teknolojisi (SMT) üretimi elde etmede neden belirleyici bir rol oynadığını araştırıyor.

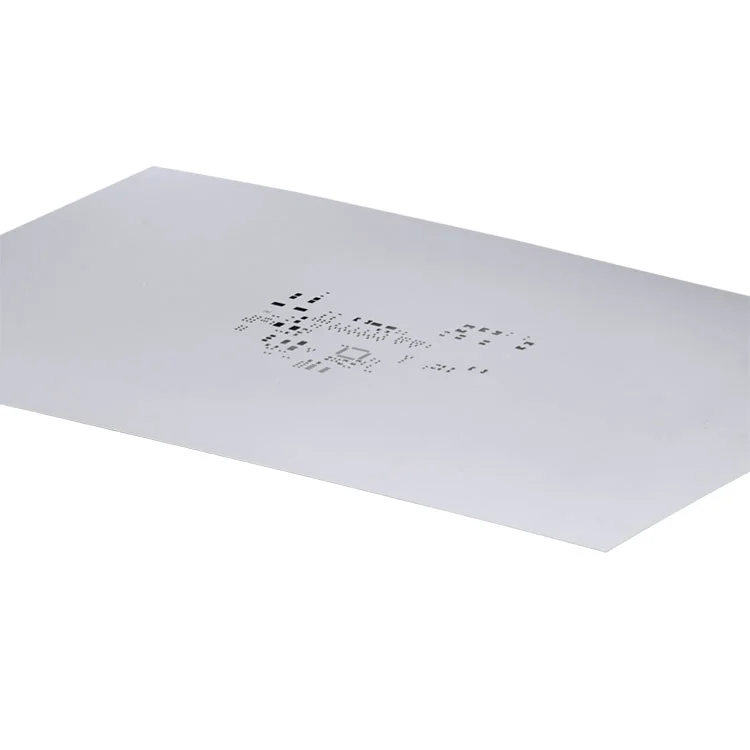

SMT Şablonu, yüzeye montaj teknolojisi montajının lehim pastası baskı aşamasında kullanılan hassas üretilmiş bir metal levhadır. Baskılı devre kartı (PCB) üzerindeki lehim pedlerine tam olarak karşılık gelen lazerle kesilmiş delikler içerir. Üretim sırasında lehim pastası şablon yüzeyine uygulanarak kontrollü miktarda macunun her bir açıklıktan geçmesine ve PCB pedleri üzerine birikmesine izin verilir.
Bu sürecin doğruluğu lehim bağlantı bütünlüğünü, bileşen yerleştirme doğruluğunu ve uzun vadeli ürün güvenilirliğini doğrudan etkiler. Gibi üreticiler içinShenzhen Fanway Technology Co, Ltd, SMT Şablonları sarf malzemeleri değil, süreç istikrarını tanımlayan hassas araçlardır.
Lehim pastası baskı işlemi, uygun şekilde kontrol edilmediğinde SMT kusurlarının %60'ından fazlasından sorumludur. Optimize edilmiş bir SMT Şablonu şunları sağlar:
İyi tasarlanmış bir SMT Şablonu olmadan, en gelişmiş al ve yerleştir makineleri bile baskı hatalarını telafi edemez.
SMT Şablonları yapıya, montaj yöntemine ve uygulama senaryosuna göre sınıflandırılır. En yaygın kategoriler şunları içerir:
Malzeme seçimi şablonun ömrünü, yazdırma tutarlılığını ve temizleme verimliliğini doğrudan etkiler. Dayanıklılığı ve yüzey düzgünlüğü nedeniyle en yaygın kullanılan malzeme paslanmaz çeliktir.
| Malzeme | Avantajları | Tipik Kullanım Durumu |
|---|---|---|
| Paslanmaz çelik | Yüksek dayanıklılık, pürüzsüz açıklık duvarları | Seri üretim |
| Nikel | Mükemmel yayın performansı | İnce adımlı bileşenler |
| Pirinç | Daha düşük maliyet | Kısa süreli kullanım |
Şablon tasarımı, lehim hacmi kontrolü ile macun salma verimliliği arasındaki dengedir. Anahtar tasarım faktörleri şunları içerir:
Gelişmiş üreticiler gibiShenzhen Fanway Technology Co, LtdOptimum macun aktarım verimliliği ve uzun vadeli proses tekrarlanabilirliğini sağlamak için IPC yönergelerini izleyin.
| Şablon Türü | Kesinlik | Maliyet | Önerilen Hacim |
|---|---|---|---|
| Çerçeveli | Çok Yüksek | Orta | Yüksek hacimli üretim |
| Çerçevesiz | Yüksek | Düşük | Orta hacimli üretim |
| Prototip | Orta | Çok Düşük | Düşük hacimli test |
SMT Şablonları tüketici elektroniği, otomotiv elektroniği, tıbbi cihazlar, endüstriyel kontrol sistemleri ve telekomünikasyon gibi sektörlerde yaygın olarak kullanılmaktadır. Hassas lehim pastası biriktirme gerektiren herhangi bir uygulama, uygun şekilde tasarlanmış bir SMT Şablonuna dayanır.
EEAT perspektifinden bakıldığında SMT Kalıpları şunları göstermektedir:
SMT Şablonu ne için kullanılır?
Bileşen yerleştirmeden önce lehim pastasını PCB pedlerine doğru bir şekilde uygulamak için bir SMT Şablonu kullanılır ve böylece güvenilir lehim bağlantıları sağlanır.
SMT Şablon kalınlığı neden önemlidir?
Şablon kalınlığı lehim hacmini kontrol eder; yanlış kalınlık, yetersiz lehim veya köprüleme kusurlarına neden olabilir.
Seri üretim için hangi SMT Şablon türü en iyisidir?
Çerçeveli SMT Şablonları, stabiliteleri ve tekrarlanabilirlikleri nedeniyle seri üretim için en iyisidir.
Bir SMT Şablonu ne sıklıkla değiştirilmelidir?
Değiştirme kullanıma, temizleme sıklığına ve malzeme kalitesine bağlıdır, ancak yüksek kaliteli şablonlar on binlerce döngüye dayanabilir.
SMT Stencil tasarımını hangi standartlar yönlendirir?
IPC-7525 ve IPC-A-610, şablon tasarımına ve lehim pastası uygulamasına rehberlik eden, yaygın olarak tanınan standartlardır.
Üretim uzmanlığı ve sıkı kalite kontrolüyle desteklenen yüksek hassasiyetli SMT Stencil çözümleri arıyorsanız,Shenzhen Fanway Technology Co, Ltd üretim hedeflerinizi desteklemeye hazır.Temas etmekbizbugün SMT Stencil çözümlerimizin montaj veriminizi ve uzun vadeli güvenilirliğinizi nasıl artırabileceğini tartışmak için.
