Yüzeye Montajlı PCB Düzeneği Nedir ve Neden Önemlidir?

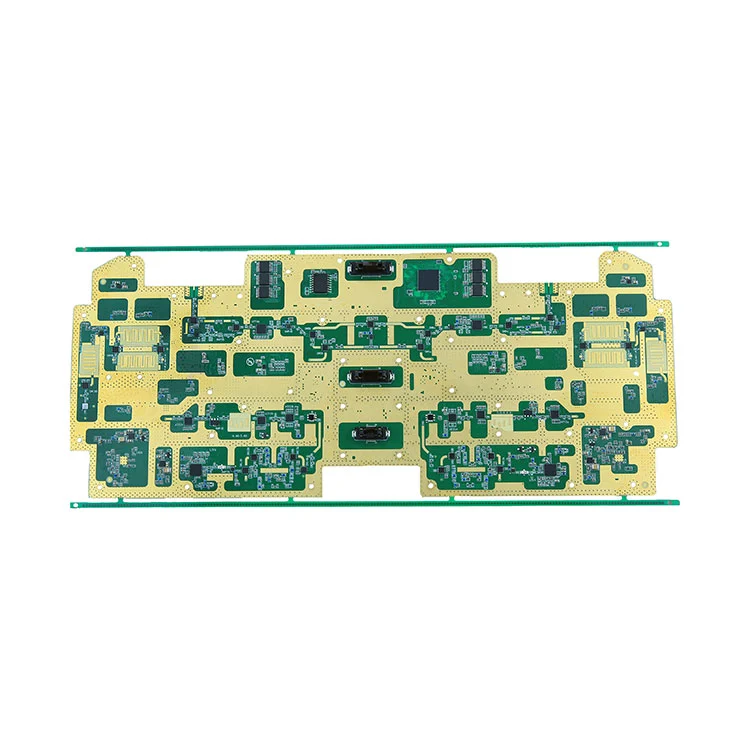

Yüzeye Montajlı PCB Düzeneği Nedir?

Yüzeye Montajlı PCB Düzeneği, bileşenlerin deliklerden geçirilmek yerine doğrudan baskılı devre kartının (PCB) yüzeyine monte edildiği elektronik montaj işlemini ifade eder. Bu süreç, daha yüksek bileşen yoğunluğuna ve daha düşük üretim maliyetlerine olanak tanıyan Yüzey Montaj Teknolojisine (SMT) ve Yüzey Montaj Cihazlarına (SMD'ler) dayanır. SMT, verimliliği, ölçeklenebilirliği ve performans avantajları nedeniyle elektronik endüstrisinde her yerde bulunur hale geldi.

Yüzeye Montaj Teknolojisinin Delik İçinden Farkı Nedir?

Yüzeye Montaj Teknolojisi (SMT) ile Delik İçinden Teknoloji (THT) arasındaki temel fark, elektrikli bileşenlerin PCB'ye nasıl bağlandığıdır:

Neden Yüzeye Montajlı PCB Düzeneği Kullanılmalı?

• Daha Yüksek Bileşen Yoğunluğu:SMT, daha küçük kartlarda daha fazla parçanın kullanılmasına olanak tanır.
• Azaltılmış Üretim Maliyeti:Otomasyon, işçilik maliyetlerini ve tekrarlanabilirlik hatalarını azaltır.
• Gelişmiş Elektrik Performansı:SMT kablo uzunluğunu azaltarak sinyal kalitesini artırır.
• Daha Hızlı Üretim Döngüleri:Otomatik alma ve yerleştirme ve yeniden akış süreçleri üretimi hızlandırır.
• Tasarım Esnekliği:Her iki tahta yüzeyi de doldurulabilir.

Yüzeye Monte PCB Düzeneğinde Yaygın Olarak Hangi Bileşenler Kullanılır?

SMT birçok bileşen türünü içerir. İşte en yaygın olanları:

Yüzeye Montaj Montajındaki Temel Süreç Adımları Nelerdir?

1. Şablon Baskısı:Lehim pastası bir şablon kullanılarak PCB pedlerine uygulanır.
2. Seç ve Yerleştir:Makineler SMD'leri hassas bir şekilde lehim pastasının üzerine yerleştirir.
3. Yeniden Akış Lehimleme:PCB, lehim pastasını eritmek için yeniden akışlı fırından geçer.
4. Muayene ve Kalite Kontrol:AOI, X-ışını ve optik kontroller montajın doğruluğunu doğrular.
5. Son Test:Fonksiyonel testler performansı doğrular.

Ortak Montaj Zorluklarıyla Nasıl Başa Çıkılır?

SMT montajı mezar taşı, lehim köprüleme ve açık devreler gibi çeşitli zorluklarla karşı karşıya kalabilir. En iyi uygulamalar şunları içerir:

• PCB Düzenini Optimize Edin:Lehim sorunlarını azaltmak için uygun ped tasarımı ve aralıkları.
• Yeniden Akış Profilini Ayarla:Tutarlı lehim bağlantıları için özel sıcaklık profilleri.
• Yüksek Kaliteli Malzemeler Kullanın:Güvenilir lehim pastası ve bileşenleri tutarlılığı artırır.
• Sağlam QA gerçekleştirin:Kusurları erken yakalamak için AOI, X-ışını ve ICT'yi kullanın.

SMT İçin Hangi Malzemeler Gereklidir?

Yüzeye Montaj Montaj Kalitesi ve Güvenilirliği Nasıl Sağlanır?

Yüksek kaliteli yüzeye montaj düzeneği sıkı test ve doğrulama gerektirir. Anahtar yöntemler şunları içerir:

• Otomatik Optik İnceleme (AOI):Eksik bileşenleri, polariteyi ve lehim sorunlarını tespit eder.
• Röntgen Muayenesi:Gizli lehim bağlantı kusurlarını ortaya çıkarır.
• Devre İçi Test (BİT):Bileşen düzeyinde elektriksel performansı test eder.
• Fonksiyonel Test:Gerçek koşullar altında tam devre davranışını doğrular.

Birleşik QA, PCB'lerin modern elektronikte beklenen performans ve güvenilirlik standartlarını karşılamasını sağlar.

Yüzeye Monte PCB Düzeneğinde Gelecekteki Eğilimler Nelerdir?

Birkaç önemli trend SMT'nin geleceğini şekillendiriyor:

• Minyatürleştirme:Daha küçük form faktörleri ve mikro SMD bileşenleri.
• Gelişmiş Otomasyon:Yapay zeka destekli al ve yerleştir ve gerçek zamanlı süreç geri bildirimi.
• 3D Baskılı Elektronik:Katmanlı üretim SMT ile entegre olur.
• Akıllı Denetim:Makine öğrenimi kusur tespitini artırır.

Bu trendler, Yüzeye Monte PCB Düzeneğinin gelişmeye devam etmesini, performansı artırmasını ve üretim döngülerini azaltmasını sağlar.

Sıkça Sorulan Sorular

Yüzeye Monte PCB Düzeneği Nedir?

Yüzeye Montajlı PCB Düzeneği, SMT işlemlerini kullanarak elektronik bileşenlerin doğrudan PCB yüzeyine monte edilmesi işlemini ifade eder. Verimliliği ve minyatürleştirme avantajları nedeniyle çoğu modern elektronikte geleneksel delikli montajın yerini alır.

Yüzeye Montaj Teknolojisi performansı nasıl artırır?

SMT, endüktansı ve direnci azaltan kablo uzunluğunu azaltarak performansı artırır. Bu, sinyal bütünlüğünü artırır ve kartların daha az gürültüyle daha yüksek frekanslarda çalışmasına olanak tanır.

Yüzeye monte montajdan en çok hangi endüstriler faydalanıyor?

Tüketici elektroniği, otomotiv, tıbbi cihazlar, havacılık ve telekomünikasyon gibi endüstriler, kompakt, güvenilir ve yüksek performanslı elektronik düzeneklere duyulan ihtiyaç nedeniyle SMT'ye büyük ölçüde güveniyor.

Yüzeye montaj montajında ​​ne gibi zorluklar var?

Zorluklar arasında çok küçük bileşenlerin yönetimi, hassas lehim pastası uygulamasının sağlanması ve mezar taşları veya lehim köprüleri gibi kusurların önlenmesi yer alır. Bu sorunları azaltmak için gelişmiş süreç kontrol ve denetim sistemleri gereklidir.

SMT'de kalite kontrolü neden önemlidir?

Kalite kontrol, bitmiş ürünlerde güvenilirlik ve işlevsellik sağlar. Yüksek yoğunluklu bileşenler ve otomatik montaj sayesinde kusurlar hızla sahada arızalara yol açabilir. AOI ve X-ışını denetimi gibi süreçler, sorunları son testten önce yakalar.
