Basılı devre kartları(PCB'ler) bugünün elektroniklerinin sessiz omurgasıdır. Bir akıllı telefon, otomotiv kontrol sistemi, tıbbi tarayıcı veya havacılık navigasyon modülünde olsun, PCB'ler tüm bileşenleri birbirine bağlayan fiziksel ve elektrik temelini sağlar. Nasıl çalıştıklarını anlamak, teknolojiye getirdikleri değişimi tanımakla başlar. PCB'lerden önce, kablolama noktadan noktaya bağlantılarla manuel olarak yapıldı. Bu yöntem sadece hatalara eğilimli değil, aynı zamanda sınırlı ölçeklenebilirlikti. PCB'ler, kompakt tasarım, güvenilirlik ve seri üretim verimliliğini sağlayan standart ve katmanlı yapılar sunarak bu sorunları çözdü.
Peki, tam olarak nasıl çalışıyorlar? Özünde, PCB'ler üç temel amaca hizmet eder:
Mekanik destek- Bileşenlerin yerinde sabitlenmesi.
Elektrik Bağlantıları- Akım akışı için iletken yollar sağlamak.
Sinyal bütünlüğü- Elektronik sinyallerin minimum kayıp veya parazit ile hareket etmesini sağlamak.

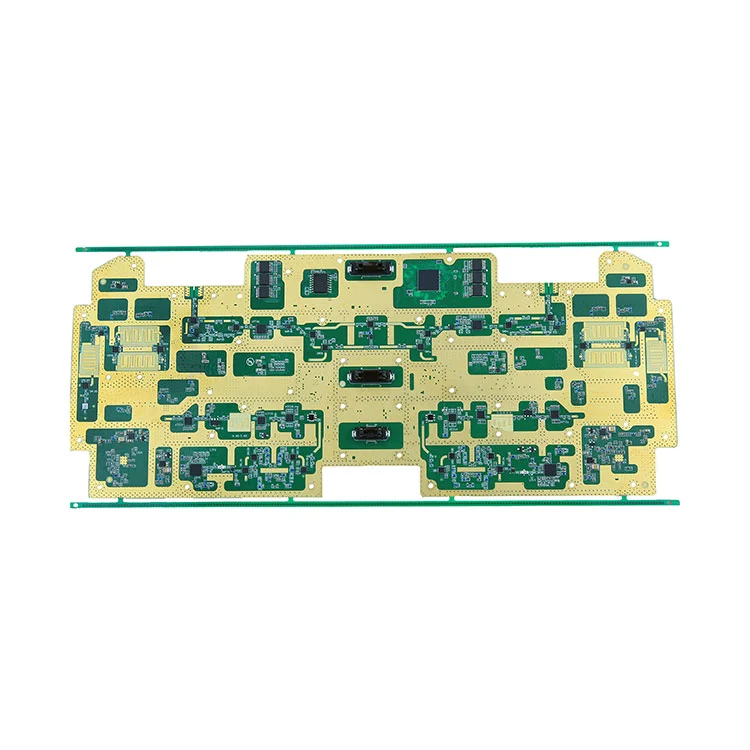

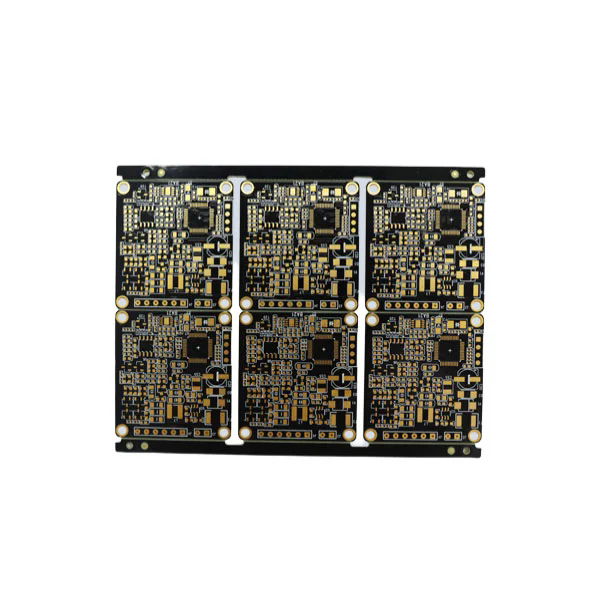

İnşaat içerirsubstratlar, tipik olarak fr4 fiberglas veya diğer malzemeler, yalıtım tabakası olarak işlev görür. Bunun üzerine, bakır folyolar lamine edilir, yollara kazınır ve koruyucu kaplamalarla kaplanır. Sonuç, dirençlerin, kapasitörlerin, mikroçiplerin ve konektörlerin monte edilebileceği titizlikle tasarlanmış bir karttır.
PCB'ler, tasarımın karmaşıklığına bağlı olarak tek taraflı, çift taraflı veya çok katmanlı olabilir. Çok katmanlı PCB'ler - bazen 40'dan fazla katmana ulaşan - sinyal yönlendirme yoğunluğunun kritik olduğu gelişmiş bilgi işlem ve telekomünikasyon ekipmanı için gereklidir. Dahil ediyorlarviasperformans bütünlüğünü korurken sinyallerin farklı katmanlardan geçmesine izin veren (dikey ara bağlantılar).
Isı yönetimi PCB'lerin bir başka önemli rolüdür. Termal vias, ısı lavaboları veya özel bakır dökümleri tasarlayarak, üreticiler hassas bileşenlerin güvenli çalışma sıcaklıkları içinde kalmasını sağlar. Bu tür tasarım düşünceleri olmadan, sistem başarısızlığı riski önemli ölçüde artar.
Endüstriler, belirli uygulamalara göre uyarlanmış çeşitli PCB türlerine güvenir. Bu varyasyonların nasıl işlevini anlamak, PCB'lerin küresel elektronik üretiminde neden vazgeçilmez kaldığına dair bilgiler sağlar.
Tek taraflı PCB'ler: Bunlar en basit tiptir, tahtanın sadece bir tarafında bakır izler. Maliyet etkin ve hesap makinelerinde, radyolarda ve basit tüketici elektroniğinde yaygın olarak kullanılmaktadır.
Çift taraflı pcbs: Her iki tarafta da bakır izler sunan daha karmaşık devre tasarımlarına izin verir. Bileşenler her iki tarafa da monte edilebilir ve yoğunluğu artırır.
Çok katmanlı PCB'ler: Üç veya daha fazla iletken bakır katmanından oluşan bu panolar, oldukça karmaşık uygulamaları işlemektedir. Akıllı telefonlar, gelişmiş tıbbi cihazlar ve havacılık elektronikleri genellikle bunlara güvenir.
Rijit PCB'ler: Katı substratlar üzerine inşa edilmiş, çoğu elektronik cihazda yaygınlaşarak istikrar ve dayanıklılık sunarlar.
Esnek PCB'ler: Poliimid gibi bükülebilir malzemeler kullanılarak inşa edilmiş, giyilebilir ve kompakt elektronikler için ideal bükülebilir ve katlanabilirler.
Rijit-Flex PCB'ler: Katı ve esnek alanları birleştiren, yapısal istikrar ve tasarım esnekliği aynı anda sunan bir melez.
Yüksek frekanslı PCB'ler: Özel malzemelerden yapılmış, telekomünikasyon ve radar sistemleri gibi uygulamalar için sinyal doğruluğu sağlarlar.
Profesyonel ürün parametrelerini açıkça vurgulamak için bir özet tablo:
| Parametre | Tipik Aralık/Spesifikasyon | Uygulama Örneği |
|---|---|---|
| Temel malzeme | FR4, Poliimid, CEM-1, Rogers | Tüketici elektroniği, otomotiv, RF ekipmanı |
| Bakır kalınlığı | 0,5 oz - 6 oz | Güç panoları, endüstriyel kontrol |
| Katman sayısı | 1 - 40+ | Oyuncaklardan süper bilgisayarlara |
| Yüzey kaplaması | Hasl, Enig, OSP, daldırma gümüş, daldırma tenekesi | Lehimlenebilirliği, korozyon direncini iyileştirir |
| Minimum eser genişliği/aralığı | 2 - 4 mil (2 milin altında gelişmiş tasarımlar mümkün) | Yüksek yoğunluklu ara bağlantı (HDI) cihazları |
| Çalışma sıcaklığı | -55 ° C ila +150 ° C (200 ° C'ye kadar özel tasarımlar) | Havacılık, askeri, endüstriyel kontrol |
| Dielektrik sabiti (DK) | 2.2 - 4.5 malzemeye bağlı olarak | Yüksek frekanslı sinyal iletimi |
| Termal iletkenlik | 0.25 - 2.0 w/mk (substrata bağlı olarak) | Isıya duyarlı devreler |
Bu parametreler, her PCB'nin performansını, dayanıklılığını ve güvenilirliğini belirler. Üreticiler, son kullanım gereksinimlerine göre özellikleri dikkatle seçerler. Örneğin, bir otomotiv ECU PCB, basit bir hane halkı LED aydınlatma kartına kıyasla daha yüksek ısı direnci ve titreşim toleransı gerektirir.
Basılı bir devre kartının güvenilirliği sadece tasarıma değil, aynı zamanda hassas üretim süreçlerine de bağlıdır. Yüksek kaliteli PCB'ler, IPC-A-600 (basılı panoların kabul edilebilirliği) gibi uluslararası standartlara sıkı sıkıya bağlı kalmayı gerektirir. İşlem genellikle aşağıdaki adımları içerir:
Tasarım ve Düzen- Mühendisler şematik oluşturur ve bakır desenleri, matkap deliklerini ve lehim maskelerini dikte eden Gerber dosyalarına çevirir.
Substrat hazırlığı- FR4 veya seçilen malzeme kesilir ve bakır folyo ile lamine edilir.
Görüntü aktarımı ve aşındırma- Devre desenleri yazdırılır ve istenmeyen bakır, iletken yolları bırakarak kazınır.
Sondaj ve kaplama- Vias ve bileşen uçları için delikler açılır, daha sonra iletkenliği sağlamak için kaplanmıştır.
Lehim Maske Uygulaması- Koruyucu bir polimer tabakası uygulanır, izler izler ve lehim köprüsünü önler.
Yüzey kaplaması- Hasl (sıcak hava lehim tesviye), Enig (elektroles nikel daldırma altın) veya lehimlenebilirliği artırmak için diğer yüzeyler uygulanır.
İplik ekranlı baskı- Referans işaretleri, logolar ve etiketler eklenir.
Elektrik Testi-Uçma probu veya fikstür tabanlı testler, tüm bağlantıların geçerli olmasını ve şort veya açık devre olmamasını sağlar.
Son muayene ve ambalaj- Kurullar, müşteri gereksinimlerine göre görsel olarak incelenir, ölçülür ve paketlenir.
Güvenilirlik, aşağıdakiler gibi tekniklerle daha da güçlendirilir:
Empedans kontrolüYüksek hızlı dijital devreler için.
Termal tahliye pedlerilehimlemeyi optimize etmek için.
Mikrovia teknolojisiKompakt HDI PCB'ler için.
Konformal kaplamalarNem ve toz direnci için.
Global üreticiler de uygularKalite Yönetim SistemleriISO 9001, ISO/TS 16949 (otomotiv) ve AS9100 (Aerospace) gibi. Bunlar tutarlı performans ve zorlu endüstrilere uyum sağlar.
PCB'lerin geleceği hızlı teknolojik eğilimlerle gelişmeye devam ediyor. Ortaya çıkan uygulamalar5G, AI güdümlü cihazlar, elektrikli araçlar ve IoTDaha ince, daha hızlı ve daha dayanıklı talep tahtaları. Yenilikler şunları içerir:
HDI (Yüksek Yoğunluklu Bağlantı) PCB'ler: Daha küçük alanlarda daha fazla bileşene izin vermek, akıllı telefonları ve giyilebilir teknolojiyi sağlamak.
Gömülü bileşenler: Pasif ve aktif bileşenleri uzay tasarrufu için doğrudan PCB katmanlarına entegre etmek.
Metal Çekirdek PCB'ler: LED aydınlatma ve güç elektroniğinde gelişmiş ısı dağılımı için alüminyum veya bakır bazlar kullanma.
Biyolojik olarak parçalanabilir substratlar: Sürdürülebilirlik endişelerine yanıt veren çevre dostu PCB'ler dikkat çekiyor.
3D baskılı PCB'ler: Esnek prototipleme ve özelleştirilmiş geometriler sunar.
Endüstriler daha yüksek frekanslar, daha hızlı hızlar ve daha iyi enerji verimliliği talep ettikçe, PCB teknolojisi uyum sağlamaya devam etmektedir. Örneğin, otomotiv elektroniği, yüksek titreşim, geniş sıcaklık aralıkları ve elektromanyetik parazit kontrolüne dayanabilen tahtalar gerektirir. Tıbbi cihazlar, hayat kurtaran ekipmanlarda yüksek güvenilirliği koruyan minyatürleştirilmiş PCB'lere güvenir. Telekomünikasyon şirketleri, 5G baz istasyonlarında minimum sinyal kaybı sağlamak için yüksek frekanslı PCB'lere yatırım yapmaktadır.
Bu yeniliklerin etkisi derindir: daha iyi bağlantı, daha güvenli ulaşım, ileri sağlık hizmetleri ve daha verimli enerji kullanımı. Özünde, basılı devre kartlarının evrimi, küresel teknoloji altyapısının geleceğini doğrudan etkiler.
S1: Basılı bir devre kartı ne kadar sürer?
Yüksek kaliteli bir PCB, kullanım koşullarına, malzeme seçimine ve termal yönetime bağlı olarak 10 ila 20 yıl arasında sürebilir. Daha katı spesifikasyonlarla tasarlanan endüstriyel ve havacılık sınıfı PCB'ler, uygun bakım ile daha da uzun sürebilir.
S2: Uygulamam için doğru PCB'yi nasıl seçerim?
Doğru PCB'yi seçmek, çalışma ortamının, güç gereksinimlerinin, sinyal hızının ve fiziksel tasarım kısıtlamalarının değerlendirilmesini içerir. Örneğin, esnek PCB'ler giyilebilir cihazlar için idealdir, çok katmanlı sert panolar yüksek hızlı veri işleme sistemleri için daha iyidir. Deneyimli bir üreticiye danışmak, optimum malzeme ve tasarım seçeneklerini sağlar.
Basılı devre kartları, modern teknolojinin arkasındaki gizli kuvvettir ve cihazların işlevsel, güvenilir ve verimli kalmasını sağlar. Tüketici cihazlarının temel tek katmanlı tasarımlarından, havacılık ve tıbbi ekipmanlardaki sofistike çok katmanlı yapılara kadar PCB'ler, yeni zorluklara gelişmeye ve uyum sağlamaya devam ediyor.
-DenFanway, çeşitli küresel talepleri karşılayan PCB'ler sunmak için ileri teknolojiyi, katı kalite standartlarını ve endüstri uzmanlığını birleştiriyoruz. Elektronik üretim ihtiyaçlarınızı desteklemek için güvenilir bir ortak arıyorsanız,bize UlaşınBugün ve yeniliğinizi nasıl güçlendirebileceğimizi keşfedin.
