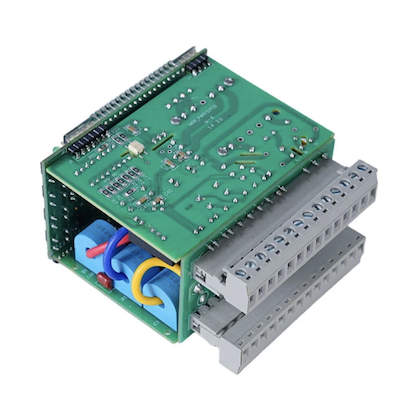

BGA Paketli Yüksek Yoğunluklu PCB Devre Kartı Düzeneği

Fanway'in BGA Paketi hizmetine sahip Yüksek Yoğunluklu PCB Devre Kartı Düzeneği, yapay zeka işlemcileri, telekomünikasyon ekipmanları, tıbbi cihazlar ve endüstriyel kontroller için uygundur. BGA paketleri, işleme için bir silikon kalıp, kalıbı alt tabakaya bağlayan bir ara bağlantı katmanı ve alt tarafta PCB'ye bağlanan bir lehim topu dizisi ile oluşturulmuştur. Bu tasarım, yüksek bağlantı yoğunluğu, daha iyi elektrik performansı için kısa sinyal yolları, karta verimli ısı transferi ve lehimleme sırasında küçük yerleştirme sapmalarını düzelten kendi kendine hizalama özelliği sağlar. Hizmetimiz, PCB düzeni desteğinden montaj ve son denetime kadar tüm iş akışını yönetir.

BGA Nasıl Çalışır?

BGA paketleri PCB'ye bileşenin alt tarafındaki lehim topu dizisi aracılığıyla bağlanır. Yeniden akış işlemi sırasında tüm lehim topları aynı anda erime noktasına kadar ısıtılır. Erimiş lehimin yüzey gerilimi, bileşeni PCB pedleri ile hassas bir şekilde hizalayarak aynı anda elektriksel, mekanik ve termal bağlantılar oluşturur. Bu kendi kendine hizalama etkisi, küçük yerleştirme hatalarını telafi eder ve BGA düzeneklerinin küçük adım boyutlarına rağmen yüksek verim elde edebilmesinin nedenidir.

BGA Ambalajın Avantajları Nelerdir?

BGA ambalajı, aşağıdaki avantajlardan dolayı ileri teknoloji çipler için ana seçimdir.

Yüksek yoğunluk

Kompakt tasarımlarda yüzlerce veya binlerce bağlantıyı destekleyerek karmaşık tasarımlara olanak tanır.

Üstün elektrik performansı

Endüktansı ve direnci azaltan, RF ve yüksek hızlı uygulamalar için yüksek frekanslı sinyal bozulmasını etkili bir şekilde en aza indiren kısa ara bağlantı yollarından gelir.

Daha iyi termal yönetim

Bunun nedeni, lehim toplarının PCB'ye ısıyı geleneksel kablolardan daha verimli bir şekilde iletmesidir.

Kendi kendine hizalanma etkisi

BGA Devre Kartlarının PCB Yüzey Montaj Düzeneği, yeniden akış sırasında erimiş lehimin yüzey geriliminin küçük yerleştirme sapmalarını otomatik olarak düzelterek montaj verimini arttırdığı anlamına gelir.

BGA Montaj Süreci

BGA Paketli Yüksek Yoğunluklu PCB Devre Kartı Düzeneği, SMT montajının en zorlu segmentidir. Güvenilir bağlantılar elde etmek için her adım hassas kontrol gerektirir.

1. PCB Ped Tasarımı

İki seçenek mevcut. NSMD pedlerin ped kenarları üzerinde lehim maskesi yoktur, bu da tutarlı boyutlar ve daha güçlü mekanik bağlantılar sağlar. SMD pedleri, ped kenarlarını kaplayan, termal stresi yoğunlaştıran ve daha küçük etkili lehim alanı sağlayan lehim maskesine sahiptir. Yüksek hızlı dijital devreler için NSMD tercih edilir. BGA aralığı 0,5 mm'ye veya altına düştüğünde, geleneksel köpek kemiği fan çıkışı sığamayacağı için ped üzerinden ped gerekli hale gelir. Doldurma ve kaplama yoluyla düzlük kritik öneme sahiptir. Düzensiz yüzeyler yeniden akış sırasında boşluklar oluşturur.

2. Şablon Tasarımı

Şablon tasarımı lehim pastası hacmini belirler. İnce aralıklı BGA düzenekleri için, açıklık boyutu telafisine sahip lazerle kesilmiş ve elektro-cilalı şablonlar gereklidir. 0,4 mm aralıklı BGA'lar için şablon kalınlığı genellikle 0,1 mm'dir. Açıklık boyutu ve şekli, her BGA top boyutu için doğru macun hacmini elde edecek şekilde ayarlanır.

3. Yerleştirme

BGA bileşenleri, görüş hizalamalı otomatik alma ve yerleştirme ekipmanı kullanılarak yerleştirilir. +/- 0,03 mm'lik yerleştirme doğruluğu, her lehim topunun karşılık gelen ped ile hizalanmasını sağlar.

4. Yeniden Akıtma Lehimleme

Yeniden akış profili, BGA montajındaki en kritik parametredir. Profil dört aşamadan oluşur. Ön ısıtma, çarpıklığı önlemek için BGA ile PCB arasındaki sıcaklık farkını azaltarak saniyede 1 ila 3°C'lik bir artış hızı kullanır. Islatma, 150 ila 200°C'de 60 ila 90 saniye süreyle tutularak akı etkinleştirilir ve oksitler giderilir. Yeniden akış, kurşunsuz SAC305 için 235 ila 245°C'lik tepe sıcaklığına ulaşır ve sıvılaşmanın üzerindeki süre 60 ila 90 saniyedir. Soğutmada saniyede 2 ila 4°C'lik bir soğutma hızı kullanılır ve yorulma ömrünün uzatılması için tane yapısı inceltilir. Minimum sıcaklığın altındaki sıcaklıklar soğuk bağlantılara neden olur. Maksimumun üzerindeki sıcaklıklar BGA bileşeninin iç yapısına zarar verir.

Fanway Teknik Yetenekleri

Fanway'in BGA Paketi hizmetiyle Yüksek Yoğunluklu PCB Devre Kartı Düzeneği aşağıdaki teknik yetenekleri içerir.

BGA Boyut Aralığı: 1x1 mm'den 50x50 mm'ye kadar BGA bileşenlerinin montajı, taşınabilir cihazlar için mikro BGA'ları ve yüksek performanslı işlemciler için büyük gövdeli FCBGA'ları kapsar.

Saha Boyutu: +/- 0,03 mm yerleştirme doğruluğu ile minimum adım 0,4 mm. 0,4 mm'nin altındaki eğimler duruma göre değerlendirilir.

Yönetim Kurulu Katman Sayısı: 1'den 108 katmana kadar olan kartlar için montaj desteği, karmaşık yüksek katmanlı arka paneller aracılığıyla basit çift taraflı panelleri kapsar.

Tahta Kalınlığı: Sert arka paneller aracılığıyla esnek devreleri kaplayarak 0,2 mm'den 10,0 mm'ye kadar kart kalınlığını destekler.

Pasif Bileşen Desteği: 01005 ve 0201'e kadar pasif bileşenleri aynı kart üzerinde BGA paketlerinin yanında birleştirir.

Lehim Topları: Hem kurşunlu hem de kurşunsuz lehim alaşımlarını destekler.

Sertifikalar: ISO9001, ISO14001, ISO13485, RoHS, IPC.

Uygulamalar

BGA PCB düzeneği, yüksek G/Ç yoğunluğu, sinyal bütünlüğü ve termal performans gerektiren uygulamalar için gereklidir. BGA Paketli Yüksek Yoğunluklu PCB Devre Kartı Düzeneği bu önemli sektörlere hizmet vermektedir.

Yapay Zeka ve Yüksek Performanslı Bilgi İşlem: GPU'lar, yapay zeka hızlandırıcıları ve sunucu işlemcileri binlerce bağlantıya sahip büyük FCBGA paketleri kullanır.

Telekomünikasyon: 5G temel bant yongaları, ağ işlemcileri ve anahtarlama ASIC'leri, yüksek hızlı veri iletimi için ince aralıklı BGA gerektirir.

Tıbbi Cihazlar: Tanısal görüntüleme ekipmanları, hasta monitörleri ve taşınabilir tıbbi aletler, kompakt, güvenilir elektronikler için BGA'yı kullanır.

Endüstriyel Kontrol: PLC'ler, motor sürücüleri ve otomasyon kontrolörleri, işleme ve iletişim fonksiyonları için BGA'yı kullanır.

Tüketici Elektroniği: Akıllı telefonlar, tabletler ve giyilebilir cihazlar, alanı kısıtlı tasarımlar için mikro BGA kullanır.

BGA PCB Montajınız için Neden Fanway ile Çalışmalısınız?

Hassas Yerleştirme Ekipmanları

+/- 0,03 mm'lik yerleştirme doğruluğu, 0,4 mm'ye kadar ince aralıklı BGA'yı destekler.

Kontrollü Yeniden Akış Profili Oluşturma

Çok bölgeli yeniden akışlı fırınlar, farklı BGA paket türleri ve lehim alaşımları için hassas termal profiller sağlar.

Röntgen Muayenesi

2D ve 3D X-ray sistemleri, her karttaki her BGA için bağlantı kalitesini doğrular.

BGA Yeniden İşleme ve Yeniden Toplama

Kontrollü termal profillere sahip özel yeniden işleme istasyonları, IPC-7711/7721 standartlarına uygun olarak BGA çıkarma, ped temizleme, yeniden doldurma ve değiştirme işlemlerini gerçekleştirir.

Tasarım Desteği

Ped tasarım önerileri ve ped içi yoluyla stratejiler dahil olmak üzere BGA yönlendirme optimizasyonu için PCB düzeni danışmanlığı.

Komple Hizmet

PCB düzeni optimizasyonundan bileşen tedariği, montaj, inceleme ve yeniden işlemeye kadar, hepsi tek bir iletişim noktası üzerinden.

Sertifikalar

IPC-A-610 ve IPC-7095 standartlarına uygun montaj süreçleriyle ISO9001, ISO14001, ISO13485, RoHS, IPC.

Özelleştirilmiş BGA Montaj Hizmetleri

Fanway, özel tasarım ve üretim gereksinimlerine göre uyarlanmış BGA Paket hizmetleriyle özelleştirilmiş Yüksek Yoğunluklu PCB Devre Kartı Montajı sağlar.

Tasarım DesteğiMühendislik ekibimiz, BGA paketleri için yerleştirme ve çıkış yönlendirme yoluyla ped tasarımını optimize etmek için PCB yerleşim aşamasında sizinle birlikte çalışarak üretim başlamadan önce montaj sorunları riskini azaltır.

Bileşen KaynağıBGA bileşenlerinin tedarikini yetkili tedarik zincirleri aracılığıyla gerçekleştirerek orijinallik ve izlenebilirliği sağlıyoruz. Teslimat süreleri uzun olan veya kullanım ömrü sonu durumundaki bileşenler için alternatif öneriler sunuyoruz.

Montaj SeçenekleriHizmetler arasında prototip montajı, toplu üretim, yeniden işleme, yeniden işleme ve bileşen değişimi yer alıyor. Proje aşamanıza ve program gereksinimlerinize uyum sağlıyoruz.

Özelleştirilmiş TestTest protokolleri proje başına tanımlanır, tek tip olarak uygulanmaz. Denetim ve testleri belirli BGA paket tipine, kart karmaşıklığına ve uygulama gereksinimlerine göre uyarlıyoruz.

Paketleme ve TeslimatKartlar temizlenir, belirtilmişse kaplanır, ESD standartlarına göre paketlenir ve tam izlenebilirlik belgeleriyle birlikte belirlenen konumunuza gönderilir.

SSS

S: Fanway'in oluşturabileceği minimum BGA aralığı nedir?
C: Fanway, standart olarak 0,4 mm'ye kadar BGA montajını destekler. 0,4 mm'nin altındaki eğimler duruma göre değerlendirilir.

S: Fanway, BGA montajı için tasarım desteği sağlıyor mu?
C: Evet. Fanway, ped tasarımı, ped içi doldurma ve çıkış stratejilerine ilişkin öneriler de dahil olmak üzere BGA yönlendirme optimizasyonu için PCB düzeni danışmanlığı sağlar.

S: BGA montajının tipik geri dönüş süresi nedir?
C: Prototip BGA düzenekleri genellikle 5 ila 7 iş günü içinde gönderilir. Toplu siparişler, bileşenlerin kullanılabilirliğine ve anakart karmaşıklığına göre planlanır. Hızlandırılmış hizmetler mevcuttur.

S: Fanway başarısız olan bir BGA'yı yeniden işleyebilir mi?
C: Evet. Fanway, kontrollü termal profillere sahip özel yeniden işleme istasyonlarını kullanarak BGA'nın çıkarılması, ped temizliği, yeniden toplanması ve değiştirilmesini sağlar. Yeniden işleme IPC-7711/7721 standartlarına göre gerçekleştirilir.

S: Fanway hangi BGA paket türlerini destekliyor?
C: Fanway, PBGA, CBGA, FCBGA, Micro BGA ve LGA paketlerinin yanı sıra µBGA, CTBGA, CABGA, CVBGA ve VFBGA'yı destekler.
