Çok Katmanlı PCB Nedir?

2026-01-05 0 bana mesaj bırak
Çok Katmanlı PCB Nedir? Çok Katmanlı Baskılı Devre Kartlarına İlişkin Kapsamlı Kılavuz

Bu kılavuzda şunlar açıklanmaktadır: Çok katmanlı PCB teknoloji — nedir, tek ve çift katmanlı PCB'lerden farkı, modern elektronikte neden kritik olduğu, üretimin nasıl çalıştığı ve en iyi tasarım uygulamaları. İçgörülerleShenzhen Fanway Technology Co, Ltd, bu makale mühendislere, tasarımcılara ve satın alma uzmanlarına uygulanabilir bilgiler ve SSS'lerle hizmet vermektedir.

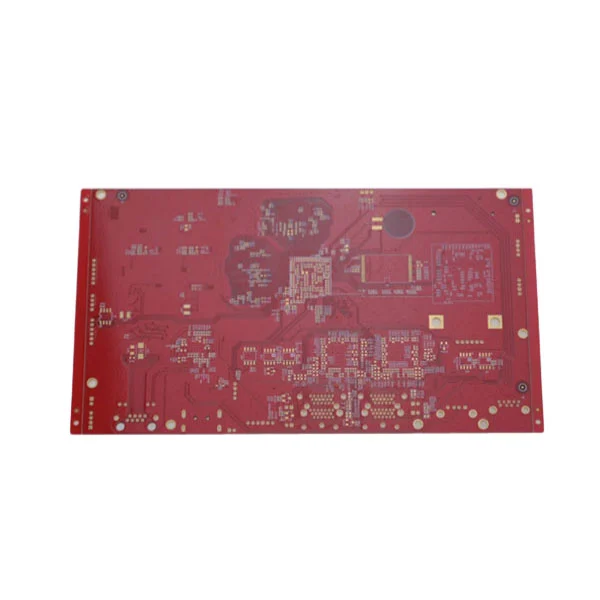

 Multilayer PCB

İçindekiler

Çok Katmanlı PCB Nedir?

A Çok katmanlı PCB- veya çok katmanlı baskılı devre kartı - yalıtım malzemesiyle ayrılan ve laminasyon yoluyla birbirine bağlanan üç veya daha fazla iletken katmandan (genellikle bakır) oluşan bir karttır. Tek veya çift katmanlı PCB'lerin aksine, çok katmanlı tasarımlar daha yüksek yönlendirme yoğunluğuna, daha iyi performansa ve kompakt bir alanda daha karmaşık elektrik bağlantılarına olanak tanır. Şirketler gibiShenzhen Fanway Technology Co, Ltdtelekomünikasyon, tıbbi cihazlar ve havacılık sektörlerindeki ileri elektronikler için son derece güvenilir çok katmanlı PCB'ler oluşturma konusunda uzmanlaştık.

  • Tanım:>2 bakır katmana sahip bir PCB.
  • Amaç:Minimum alanda karmaşık devreleri destekleyin.
  • Sanayi Kullanımı:Yüksek hızlı, yüksek yoğunluklu elektronik.

Çok Katmanlı PCB Nasıl Çalışır?

Çok katmanlı PCB'ler, alternatif iletken bakır katmanların ve yalıtkan prepreg/fiberglas tabakaların istiflenmesiyle çalışır. Kesitsel tasarım, sinyallerin kaplamalı delikler (PTH'ler) veya kanallar aracılığıyla iç ve dış katmanlar arasında hareket etmesine olanak tanır. Kontrollü empedans, güç düzlemleri ve sinyal bütünlüğü stratejileri, yüksek frekanslarda güvenilir çalışmayı sağlar.

Katman Türü Tanım
Sinyal Katmanı Devreleri ve ara bağlantıları yönlendirir.
Güç Düzlemi Gücü ve toprağı dağıtır; gürültüyü azaltır.
Çekirdek Mukavemet sağlayan sert taban alt tabakası.
Ön hazırlık Katmanları birbirine bağlayan yalıtım yapıştırıcısı.

İç katmanlar ek yönlendirme ve yüksek hızlı sinyal yolları sağlarken dış katmanlar bileşen montajını destekler. Dikkatli istifleme tasarımı sayesinde üreticilerShenzhen Fanway Technology Co, Ltdminimum karışma ve optimum elektrik performansı sağlar.

Neden Çok Katmanlı PCB Seçmelisiniz?

Çok katmanlı PCB'ler, daha basit kart türlerine göre çeşitli avantajlar sunar. Mühendislerin bunları tercih etmesinin temel nedenleri aşağıdadır:

  • Yüksek Devre Yoğunluğu:Daha küçük bir alanda binlerce bağlantıya izin verir.
  • Geliştirilmiş Sinyal Bütünlüğü:Güç ve toprak düzlemleri elektromanyetik girişimi (EMI) azaltır.
  • Alan Verimliliği:Tüketici elektroniğinin minyatürleştirilmesini destekler.
  • Mekanik Dayanım:Çoklu bağlı katmanlar genel sertliği artırır.

Hangi Uygulamalar Çok Katmanlı PCB'leri Kullanıyor?

Çok katmanlı PCB'ler karmaşık, güvenilir elektronikler gerektiren endüstrilerde gereklidir:

  • Telekomünikasyon:Yönlendiriciler, anahtarlar, baz istasyonları.
  • Tıbbi Cihazlar:Görüntüleme sistemleri, taşınabilir monitörler.
  • Havacılık ve Savunma:Uçuş kontrol ve radar ekipmanları.
  • Otomotiv:ADAS sistemleri ve bilgi-eğlence modülleri.
  • Tüketici Elektroniği:Akıllı telefonlar, tabletler, giyilebilir cihazlar.

Üreticiler şunu sever:Shenzhen Fanway Technology Co, LtdPerformans açısından kritik uygulamalar için gerekli olan kontrollü empedans ve sıkı toleranslarla bu sektörlere yönelik yüksek hacimli üretimi destekler.

Etkili Çok Katmanlı PCB Nasıl Tasarlanır?

Başarılı bir çok katmanlı PCB tasarlamak, özel araçlar, deneyimli mühendisler ve elektriksel ve mekanik kısıtlamalara sıkı sıkıya bağlı kalmayı gerektirir. Tasarım sürecindeki temel adımlar şunlardır:

  1. Gereksinimleri Tanımlayın:Boyutu, katman sayısını ve elektriksel performans özelliklerini belirleyin.
  2. Katman Yığınlama Planlaması:Sinyali, gücü ve toprak düzlemlerini dengeleyin.
  3. Empedans Kontrolü:Tahmin edilebilir sinyal davranışı için iz genişliğini ve aralığını ayarlayın.
  4. Termal Yönetim:Isı dağılımını ve bileşen yerleşimini planlayın.
  5. DFM İncelemesi:Tasarımın üretim yetenekleriyle uyumlu olduğunu doğrulayın.

Tasarım ekipleriShenzhen Fanway Technology Co, Ltdİstiflemeleri ve yerleşim stratejilerini doğrulamak için müşterilerle işbirliği yaparak üretim başarısını ve güvenilir son ürünleri garanti altına alın.

Üretim Zorlukları Nelerdir?

Çok katmanlı PCB'lerin oluşturulması, daha yüksek hassasiyet ve malzeme kullanımı nedeniyle tek katmanlı kartlardan daha karmaşıktır. Tipik zorluklar şunları içerir:

  • Laminasyon Tutarlılığı:Eşit olmayan basınç delaminasyona neden olabilir.
  • Matkap Hassasiyeti:Via'lar tüm katmanlarda mükemmel şekilde hizalanmalıdır.
  • Malzeme Seçimi:Uygun ön hazırlıklar ve çekirdekler performansı etkiler.
  • Kalite Kontrolü:Kusurları yakalamak için X-ışını denetimi ve otomatik optik denetim (AOI) gereklidir.

Uzman üreticiler gibiShenzhen Fanway Technology Co, LtdBu riskleri azaltmak, yüksek verim ve ürün güvenilirliği sağlamak için sıkı süreç kontrolleri ve test prosedürleri uygulayın.

Sıkça Sorulan Sorular

S: “Çok katmanlı PCB” ne anlama geliyor?
C: Çok katmanlı bir PCB, yalıtım malzemeleriyle ayrılmış üç veya daha fazla iletken bakır katmana sahip bir baskılı devre kartını ifade eder. Bu katmanlar, gelişmiş elektroniklerde karmaşık sinyal yönlendirmeyi yönetebilen tek bir kart oluşturmak üzere bir araya lamine edilir.

S: Çok katmanlı PCB'nin çift katmanlı PCB'den farkı nedir?
C: Çift katmanlı bir PCB, yönlendirme için yalnızca iki bakır katmana (üst ve alt) sahiptir; çok katmanlı PCB ise çok daha yüksek ara bağlantı yoğunluğuna, gelişmiş performansa ve gelişmiş sinyal bütünlüğüne olanak tanıyan dahili katmanlar içerir; bu da onu yüksek hızlı uygulamalar için ideal kılar.

S: Çok katmanlı PCB'lerde güç ve toprak düzlemleri neden önemlidir?
C: Güç ve toprak düzlemleri, elektriksel performansı artıran, gürültüyü azaltan ve EMI kontrolünü geliştiren düşük empedanslı referans yüzeyleri sağlar. Bu düzlemler aynı zamanda gücün bileşenlere eşit şekilde dağıtılmasına da yardımcı olur.

S: Çok katmanlı PCB üretiminde hangi tipik malzemeler kullanılıyor?
C: Malzemeler arasında iletken katmanlar için bakır folyolar, yalıtım ve yapıştırma için önceden emprenye edilmiş (reçine emdirilmiş fiberglas) ve mekanik destek sağlayan çekirdek alt tabakalar bulunur. Doğru malzemelerin seçilmesi dielektrik sabiti ve termal kararlılık gibi performans faktörlerini etkiler.

S: Çok katmanlı PCB'ler onarılabilir mi?
C: Çok katmanlı PCB'lerin onarımı, gömülü katmanlar ve kanallar nedeniyle tek katmanlı kartlara göre daha zordur. Küçük yüzey sorunları bazen düzeltilebilir ancak daha derin arızalar, hasara bağlı olarak ileri teknikler veya tam değiştirme gerektirebilir.

S: Üreticiler çok katmanlı PCB'leri nasıl test ediyor?
C: Üreticiler, her katmanın ve bağlantının tasarım özelliklerini karşıladığından emin olmak için otomatik optik inceleme (AOI), uçan prob testi, X-ışını görüntüleme ve elektriksel süreklilik testlerinden yararlanıyor. Shenzhen Fanway Technology Co., Ltd, güvenilir kartlar sunmak için sıkı test protokollerini takip ediyor.

Elektronik alanında güvenilir bir ortaktan özelleştirilmiş çok katmanlı PCB çözümleri, uzman danışmanlığı ve kaliteli üretim hizmetleri için —Shenzhen Fanway Technology Co, Ltd yardıma hazır. Temas etmekFiyat teklifleri, tasarım incelemeleri ve hızlı üretim geri dönüşü için bugün bize ulaşın!
