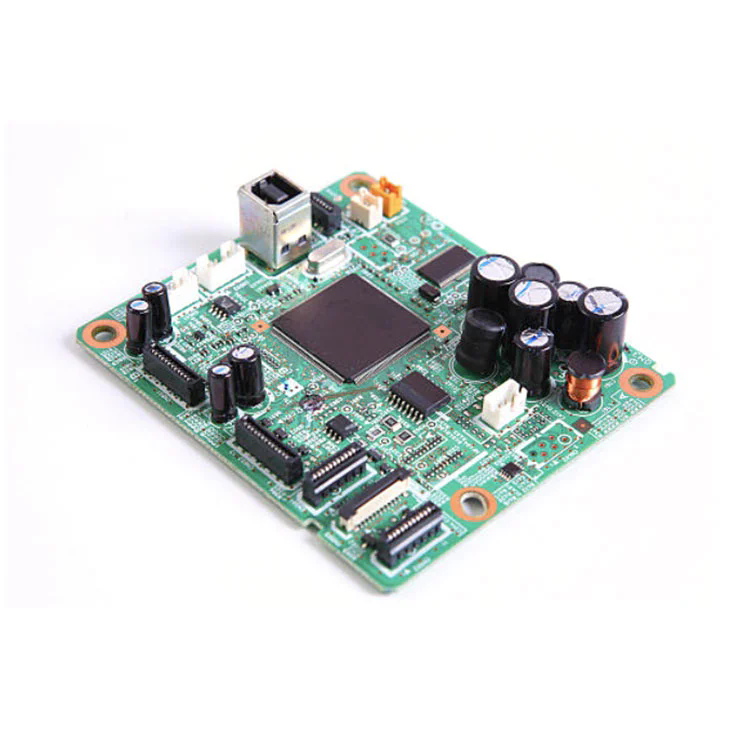

Günümüzün hızlı gelişen elektronik dünyasında, birden fazla PCB teknolojisini harmanlama yeteneği-rigid, flex, sert flex-tek, entegre bir çözüm kritik hale geldi.Karışık PCB düzeneğiön plana çıkıyor çünkü:
Kompakt, Hafif Tasarım: Uzay tasarrufu sağlayan form faktörleri için sert ve esnek substratları birleştirir.
Geliştirilmiş dayanıklılık ve güvenilirlik: Esnek katmanlar mekanik stresi emer ve başarısızlığı azaltır.
Maliyet Verimliliği: Montaj adımlarını, kaynak kullanımı ve envanteri azaltmak için süreçleri birleştirir.
Mevcut Google arama trendleri, “Karışık PCB montaj hizmetleri”, “Rijit-Flex PCB montajı” ve “Sert PCB entegrasyonu” gibi terimlere yönelik yüksek talep ortaya koyuyor. Bu makaleyi Central etrafında yapılandırarak, “Karışık PCB montajını bugünün elektronikleri için vazgeçilmez kılan nedir?” - Kullanıcı arama niyeti ve trend konularıyla yakından uyumlu.
Aşağıda, karışık PCB düzeneği spesifikasyonlarının ayrıntılı bir görüntüsünü sunan konsolide bir genel bakış (tablo formunda) bulunmaktadır. Bu, profesyonellik ve netliğimizi gösterir.
| Özellik | Spesifikasyon / Açıklama |
|---|---|
| Substrat türleri | Rijit FR-4 katmanları, poliimid esnek katmanlar, sert flex konfigürasyonları |
| Katman sayısı | 20 kata kadar (Rijit + Flex karışımı); Tipik Yığın: Rijit 6-8 + Flex 2-4 |
| Minimum iz/alan | Sert: 4 mil/4 mil; Esnek: 3 mil/3 mil |
| Türler aracılığıyla | Delikten vias (THV), mikrovialar (çap ≥ 50 µm), gömülü ve kör vias |
| Bakır kalınlığı | 1 oz (tipik); Yüksek akım esnek segmentler için en fazla 3 oz daha ağır bakır |
| Flex Bend Radius | ≥ 10 × Kalınlık, Standart: ≥ 0,5 mm Bend Radius 0.05 mm esnek kalınlık |
| Lehim maskesi | Esnek alanlar için esnek lehim maskesi, FR-4 için sert maske; sorunsuz geçiş |
| Montaj bileşenleri | Yüzeye monte, delikten, karışık SMT/TT bileşenleri; Flex bölgeleri takviyeleri içerebilir |
| Termal yönetimi | Hotspot alanlarını yönetmek için gömülü bakır düzlemler ve termal vias |
| Kalite Standartları | IPC-6013 (FLEX), IPC-6012 (RIDID), IPC-6018 (RIDID-FLEX), IPC-A-600 Sınıf 2; ROHS / REACH uyumluluğu |
Karışık bir PCB montajı planlarken en kritik tasarım ve süreç hususları nelerdir?
Malzeme uyumluluğu ve yığın planlaması
Sert FR-4 ve esnek poliimid katmanları arasındaki etkileşim, esneklik sırasında delaminasyonu önlemek için dikkatle tasarlanmalıdır. Termal genleşme katsayısının (CTE) katmanlar arasında kontrol edilmesi, termal döngüler yoluyla uzun süreli güvenilirlik sağlar.
Esnek bölgelerde iz ve bütünlük yoluyla
Esnek bölgeler daha sıkı toleranslar gerektirir: daha ince bakır katmanlar, kontrollü iz/boşluk ve bükülmeye karşı yorgunluğa direnmek için tasarım yoluyla (örn. Doldurulmuş ve kaplanmış mikrovialar) optimize edilmiştir.
Bükülme yarıçapı, esnek yaşam ve mekanik stres
Uygun viraj yarıçapı (≥ 10 × kalınlık) belirtmek ve amaçlanan dinamik koşullar altında esnek yaşam testinin yapılması, esnek bölümlerin operasyonel harekete dayanmasını sağlar.
Bileşen montajı için sertleştirici entegrasyonu
Geçici veya kalıcı takviyeler (örn., FR-4 tabakaları veya yapışkan destekli poliimid) genellikle esnek bölgelerdeki SMT/TT montajı sırasında sert desteği simüle etmek için kullanılır, doğru yerleşim ve lehimleme sağlar, daha sonra gerekirse çıkarılır.
Termal ve Sinyal Yönlendirmesi
Karışık PCB'ler genellikle yüksek güçlü veya RF devresini birleştirir. Diziler ve zemin düzlemleri yoluyla uygun termal, dikkatli tabaka ataması ile eşleştirilir, sinyal bütünlüğünü ve ısı yayılımını koruyun.
Üretilebilirlik ve maliyet ödünleşmeleri
Karmaşıklığı dengeleme ve maliyet: Artan katman sayımları, mikroviyalar veya ağır bakır fiyatı yükseltir. Erken DFM (üretilebilirlik için tasarım) incelemeleri fizibilite ve maliyet etkinliğini doğrulamak için gereklidir.
Test ve Muayene Özellikleri
Karışık tasarımlar standart AOI veya X-ışını sınırlayabilir; Bağlantı ve bileşen yerleştirmeyi doğrulamak için özel fikstürler, esnek dostu test jigleri veya uçan prob testi gerekebilir.
S1: Karışık PCB düzeneği ne için kullanılır?
A1: Yalnızca sert çözümlerin giyilebilir, katlanabilir cihazlar, tıbbi implantlar, havacılık sensörü dizileri gibi kısa düştüğü yerlerde kullanılır-herhangi bir uygulama esneklik, kompaktlık ve güvenilirlik gerektirir.
S2: Esnek-sert geçişlerde güvenilirliği nasıl sağlayabilirsiniz?
A2: Dikkatli yığın tasarımı (eşleşen CTE), geçiş bölgelerindeki kontrollü bükülme yarıçapı, epoksi veya yapışkan bağ, kaplama yoluyla uygun ve simüle edilmiş mekanik döngüler altında test eder.
Karışık PCB düzeneği, modern elektronik tasarımının ön saflarında yer alıyor - sert ve esnek teknolojilerin eşsiz entegrasyonunu sağlıyor. Anahtar, hem performans hem de maliyet canlılığını sağlamak için titiz bir yığın planlama, iz/hassasiyet, mekanik esnek test, DFM analizi ve sıkı KG'de yatmaktadır.
Doğru yapıldığında - uzman tasarım kuralları, sağlam malzemeler ve hassas üretim - karışık PCB montajı, gelişmiş giyilebilir cihazlarda, tıbbi, havacılık, otomotiv ve tüketici cihazlarında yeni ürün olanaklarının kilidini açar.
-DenFanway, ileri PCB ve katı-flex imalatında yirmi yılı aşkın bir uzmanlık getiriyoruz. Karışık PCB montaj hizmetlerimiz, yüksek kaliteli malzemeleri, endüstri lideri standartları (IPC uyumluluğu, ROHS/Reach) ve DFM desteğini ölçekte dayanıklı, yüksek performanslı çözümler elde etmek için birleştirir.
İster yüksek hacimli üretime prototip oluşturuyor olun, ister rampa olsun, ekibimiz tasarımdan teslimat mükemmelliğini sağlar.Bize UlaşınBugün ürün tasarımlarınızı hassas şekilde tasarlanmış karma PCB montaj çözümleriyle yükseltmek için.
