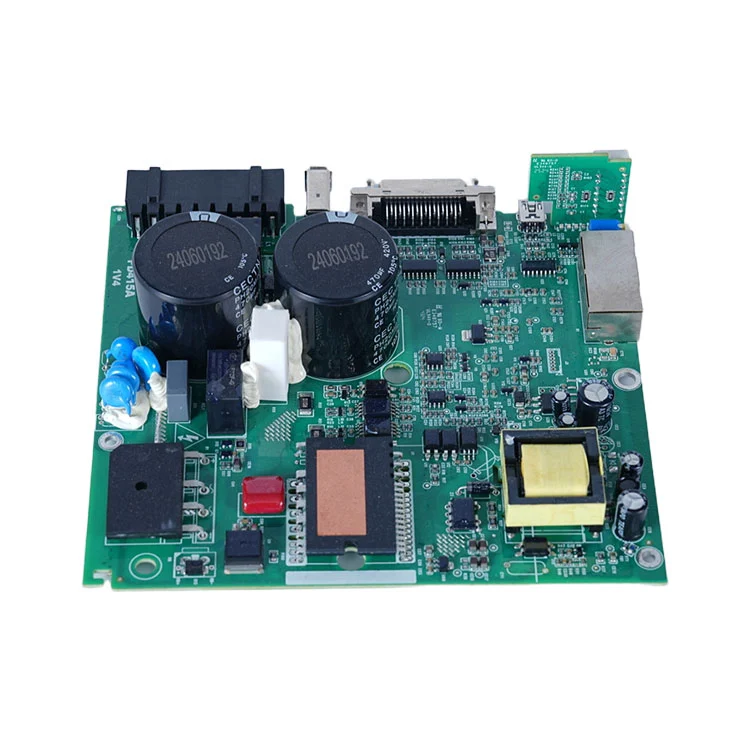

Prototip PCB Düzeneğimodern elektronik üretiminde önemli bir rol oynamaktadır. Mühendislerin ve tasarımcıların, tam ölçekli üretime geçmeden önce devre tasarımlarını test etmelerine, doğrulamalarına ve optimize etmelerine olanak tanır. Bir prototip PCB monte edilerek potansiyel tasarım kusurları erken tespit edilebilir, böylece daha yüksek güvenilirlik ve daha düşük üretim maliyetleri sağlanır. Shenzhen Fanway Technology Co., Ltd olarak, hem yeni kurulan şirketlerin hem de köklü şirketlerin taleplerini karşılamak üzere özel olarak tasarlanmış yüksek kaliteli Prototip PCB Montaj hizmetleri sunma konusunda uzmanız.
Prototip PCB Düzeneği tipik olarak çalışan bir prototip oluşturmak için elektronik bileşenlerin baskılı devre kartına lehimlenmesini içerir. Bu süreç yalnızca tasarımın elektriksel performansını doğrulamakla kalmaz, aynı zamanda ürün tanıtımları, testler ve daha ileri geliştirmeler için somut bir model sağlar.
Prototip PCB Düzeneği, nihai ürünün tasarım özelliklerini karşılamasını sağlayan birkaç önemli adımı içerir:
PCB İmalatı:İlk adım, baskılı devre kartının tasarım dosyasına (Gerber dosyaları) göre üretilmesini içerir. Yüksek hassasiyetli üretim, kart düzeninin amaçlanan devreyle eşleşmesini sağlar.
Bileşen Kaynağı:Dirençler, kapasitörler, IC'ler ve konektörler dahil tüm elektronik bileşenler Malzeme Listesine (BOM) göre tedarik edilir.
Montaj Süreci:Bileşenler PCB'ye Yüzey Montaj Teknolojisi (SMT) veya Delik İçinden Teknoloji (THT) kullanılarak monte edilir. Karmaşıklığa bağlı olarak otomatik makineler veya elle montaj teknikleri kullanılabilir.
Lehimleme:Lehimleme, bileşenleri elektriksel ve mekanik olarak korur. SMT için yeniden akışlı lehimleme yaygındır, THT bileşenleri için ise dalga veya elle lehimleme kullanılır.
Muayene ve Test:Montajdan sonra fonksiyonel testler prototipin doğru şekilde çalışmasını sağlar. Bu adım görsel incelemeyi, otomatik optik incelemeyi (AOI) ve elektrik testini içerebilir.
Bu süreç, Prototip PCB Düzeneğinin yalnızca amaçlandığı gibi çalışmasını sağlamakla kalmayıp aynı zamanda seri üretim için güvenilir bir referans olarak hizmet etmesini de sağlar.
Profesyonel Prototip PCB Düzeneği, teknik spesifikasyonlara sıkı sıkıya bağlı kalmayı gerektirir. Aşağıda tipik parametreleri özetleyen bir tablo bulunmaktadır:
| Parametre | Tanım |
|---|---|
| Kart Boyutu | Minimum: 10mm x 10mm, Maksimum: 500mm x 500mm |
| Katman Sayısı | Tasarımın karmaşıklığına bağlı olarak 1-12 katman |
| Bileşen Türleri | SMT, THT, Karma Montaj |
| Lehim Maskesi | Yeşil, Kırmızı, Mavi veya özelleştirilmiş |
| Yüzey İşlemi | HASL, ENIG, OSP veya daldırma gümüşü |
| Bileşen Yerleştirme Doğruluğu | SMT bileşenleri için ±0,05 mm |
| Test ve Muayene | AOI, X-ışını, fonksiyonel testler |
Shenzhen Fanway Technology Co., Ltd, her Prototip PCB Düzeneğinin bu standartları karşılamasını sağlayarak yüksek güvenilirlik ve tekrarlanabilirlik sağlar.
Pek çok şirket, tam ölçekli üretimden önce neden prototip montajının gerekli olduğunu merak edebilir. İşte ana avantajlar:
Hata Tespiti:Tasarım kusurlarının erken tespiti, seri üretimde maliyetli hataların önlenmesini sağlar.
Tasarım Doğrulaması:Mühendisler performansı gerçek dünya koşullarında test edebilir.
PCB İmalatı:Hızlı prototip oluşturma, ürün geliştirme döngülerini hızlandırır.
Uygun Maliyetli:Sorunların prototip aşamasında tespit edilmesi ve düzeltilmesi, seri üretilen kartların yeniden işlenmesinden çok daha ucuzdur.
Temelde Prototip PCB Düzeneği riski azaltır, zamandan tasarruf sağlar ve daha iyi ürün kalitesi sağlar.
Yüksek kaliteli Prototip PCB Düzeneği, yetenekli mühendislik, gelişmiş ekipman ve sıkı kalite kontrolün birleşimine bağlıdır:
Bileşen Doğrulaması:Montajdan önce tüm parçaların spesifikasyonlara uygun olduğunun doğrulanması.
Hassas Yerleştirme:Doğru SMT bileşen yerleşimi için otomatik alma ve yerleştirme makinelerinin kullanılması.
Kontrollü Lehimleme:Kusurları önlemek için yeniden akış ve dalga lehimleme parametreleri yakından izlenir.
Kapsamlı Test:İşlevsel testler, birleştirilmiş kartın elektriksel ve mekanik gereksinimleri karşılamasını sağlar.
Shenzhen Fanway Technology Co., Ltd, bu en iyi uygulamaları kullanarak güvenilir değerlendirme ve daha fazla geliştirmeye hazır prototip PCB'leri garanti eder.
S1: Prototip PCB Düzeneği ile üretim PCB düzeneği arasındaki fark nedir?
A1:Prototip PCB Düzeneği test ve doğrulama için tasarlanmıştır. Genellikle küçük miktarları içerir ve karmaşık bileşenler için elle montaj gerektirebilir. Üretim PCB montajı, hız ve maliyet verimliliği için optimize edilmiş süreçlerle büyük ölçekli üretime odaklanır.
S2: Prototip PCB Düzeneğinin tamamlanması ne kadar sürer?
Cevap2:Geri dönüş süresi, kartın karmaşıklığına ve bileşenlerin kullanılabilirliğine bağlıdır. Genellikle 5 ila 15 iş günü arasında değişir. Shenzhen Fanway Technology Co., Ltd, acil projeler için hızlandırılmış hizmetler sunmaktadır.
S3: Tasarımımı Prototip PCB Montajı aşamasında test edebilir miyim?
Cevap3:Evet, işlevsel testler prototip montajının standart bir parçasıdır. Bu, tasarımcıların seri üretime geçmeden önce devreleri doğrulamasına, yazılım entegrasyonunu test etmesine ve tasarım performansını optimize etmesine olanak tanır.
Prototip PCB Düzeneği birçok sektörde önemlidir:
Tüketici Elektroniği:Akıllı telefonlar, giyilebilir cihazlar ve akıllı ev cihazları için hızlı yineleme.
Otomotiv Elektroniği:Kontrol modüllerinin, sensörlerin ve ekran ünitelerinin test edilmesi.
Zaman Verimliliği:Teşhis ve izleme ekipmanlarının güvenliğini ve güvenilirliğini sağlamak.
Endüstriyel Otomasyon:Kontrol devrelerinin ve IoT cihazlarının doğrulanması.
Shenzhen Fanway Technology Co., Ltd, belirli proje gereksinimlerini karşılamak için özel çözümler sunarak bu sektörlerdeki müşterilere hizmet vermektedir.
Prototip PCB Düzeneği, yenilikçi fikirleri işlevsel elektronik ürünlere dönüştürmede kritik bir adımdır. Şirketler, profesyonel montaj hizmetlerinden yararlanarak hataları en aza indirebilir, performansı optimize edebilir ve ürün geliştirme döngülerini hızlandırabilir.Shenzhen Fanway Technology Co, Ltdkalite, hassasiyet ve güvenilirliğe odaklanarak uzman Prototip PCB Montaj hizmetleri sunmaktadır. Elektronik tasarımlarını tam işlevsel prototiplere dönüştürmeyi hedefleyen işletmeler için,iletişim kurmakShenzhen Fanway Technology Co, Ltdbaşarıya doğru atılan ilk adımdır.
