Profesyonel PCB montajı elektronik üretim başarısı için neden kritik?

En İyi Haber Başlıkları: PCB montajında trend

En son trendler hakkında bilgi sahibi kalmakPCB düzeneğiüreticilerin uyum sağlamasına ve yenilik yapmasına yardımcı olabilir. İşte en çok arananlardan bazıları - mevcut endüstri taleplerini yansıtan haber başlıkları için:

Bu başlıklar, endüstrinin gelişmekte olan teknolojilere hassasiyet, verimlilik, sürdürülebilirlik ve uyarlanabilirliğe odaklanmasını vurgulamaktadır ve profesyonel PCB düzeneğinin bileşenleri bir araya getirmekten çok daha fazlası olduğunu göstermektedir.

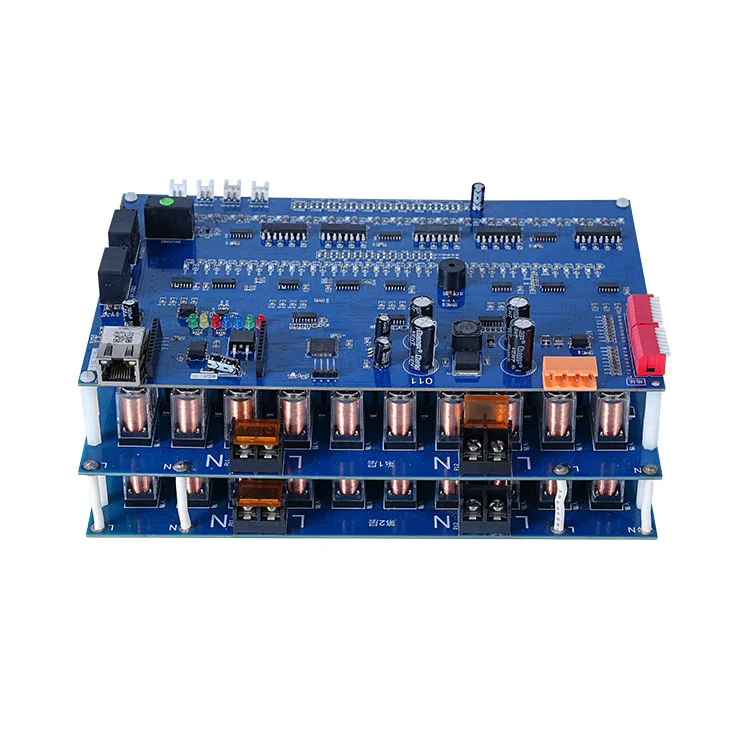

PCB montajı nedir?

Genellikle PCBA olarak kısaltılan PCB düzeneği, fonksiyonel bir elektronik cihaz oluşturmak için elektronik bileşenleri basılı bir devre kartına monte etme işlemidir. PCB'nin kendisi, fiberglas gibi iletken olmayan malzemeden yapılmış, iletken yolları (izler) yüzeyine kazınmış düz bir karttır. Bu izler çeşitli bileşenleri bağlar, elektrik akımının akmasına izin verir ve cihazın amaçlanan işlevlerini gerçekleştirmesini sağlar.

PCB düzeneği işlemi, çıplak PCB'nin (PCB imalatı olarak bilinir) üretimini takip eder ve birkaç anahtar adım içerir. Bunlar arasında lehim macun uygulaması, bileşen yerleştirme, lehimleme (dalga lehimleme veya akma lehimleme yoluyla), muayene ve test bulunur. Her adım, bileşenlerin doğru bir şekilde konumlandırıldığından, güvenli bir şekilde bağlı olduğundan ve amaçlandığı gibi çalışmasını sağlamak için hassasiyet ve detaylara dikkat gerektirir.

Profesyonel PCB Montaj Hizmetleri, yüksek düzeyde doğruluk ve tutarlılık elde etmek için otomatik seçim ve - yerleştirme makineleri, lehim macun yazıcıları ve otomatik optik muayene (AOI) sistemleri gibi gelişmiş ekipmanlardan yararlanır. Bu, özellikle elektronik cihazlar giderek daha karmaşık hale geldiğinden, daha küçük bileşenler ve daha yüksek bileşen yoğunlukları ile önemlidir.

Profesyonel PCB montajı neden önemlidir?

Hassasiyet ve doğruluğu sağlamak
Modern elektronik cihazlar genellikle milimetre ve hatta mikrometre olarak ölçülen boyutlara sahip yüzey montaj teknolojisi (SMT) parçaları gibi küçük bileşenlere sahiptir. Bu bileşenlerin manuel montajı sadece zamandır - tüketici değil, aynı zamanda yanlış yerleştirme veya bileşenlere hasar gibi hatalara da eğilimlidir. Profesyonel PCB montajı, her parçanın tam olarak olması gereken yere konumlandırılmasını sağlayan yüksek derecede hassasiyete sahip bileşenleri yerleştirebilen otomatik ekipman kullanır. Bu hassasiyet, elektrik bağlantılarının bütünlüğünü korumak ve cihazın düzgün çalışmasını sağlamak için kritiktir.
Kalite ve güvenilirlik standartlarını karşılama
Elektronik cihazlar, tüketici elektroniğinden tıbbi ekipmanlara ve havacılık sistemlerine kadar çok çeşitli uygulamalarda kullanılmaktadır. Bu uygulamaların çoğunda güvenilirlik çok önemlidir. Kötü bir şekilde monte edilmiş bir PCB, finansal kayıplar, itibarın hasar görmesi ve hatta güvenlik riskleri gibi ciddi sonuçları olabilecek cihaz arızalarına yol açabilir. Profesyonel PCB montaj sağlayıcıları, ISO 9001, IPC - A - 610 (PCB montaj kabul edilebilirliği için endüstri standardı) ve ISO 13485 (tıbbi cihaz üretimi için) gibi katı kalite kontrol standartlarına uymaktadır. Bu standartlar, montaj sürecinin tutarlı olmasını ve nihai ürünün titiz kalite ve güvenilirlik gereksinimlerini karşılamasını sağlar.
Maliyet ve verimliliği optimize etmek
Bazı üreticiler maliyet tasarrufu için House PCB montajında düşünebilirken, profesyonel hizmetler genellikle uzun vadede daha iyi maliyet - etkinlik sunar. Profesyonel montajcılar, montaj sürecini kolaylaştırmak, atıkları azaltmak ve maliyetli yeniden çalışmaya yol açabilecek hatalar riskini en aza indirmek için uzmanlığa, ekipmanlara ve ölçek ekonomilerine sahiptir. Ayrıca, tedarikçilerle yerleşik ilişkiler sayesinde bileşenlere rekabetçi fiyatlarla kaynak yapabilirler. Bu, üreticilerin ürün tasarımı ve pazarlama gibi temel yetkinliklerine odaklanırken, PCB montajının karmaşık ve uzmanlaşmış görevini uzmanlara bırakır.
Teknolojik gelişmelere uyum sağlamak

Elektronik endüstrisi sürekli olarak gelişiyor, yeni teknolojiler ve bileşen tipleri düzenli olarak ortaya çıkıyor. Profesyonel PCB montaj sağlayıcıları, bu ilerlemelerle çıkmak için araştırma ve geliştirmeye yatırım yapmaktadır. 3D IC ambalajlama, esnek PCB'ler ve özel montaj teknikleri gerektiren yüksek frekans bileşenleri gibi yeni teknolojileri ele alacak bilgi ve ekipmanlara sahiptirler. Profesyonel bir montajcı ile ortaklık kurarak üreticiler, ürünlerinin en son montaj yöntemleri kullanılarak inşa edilmesini sağlayarak piyasada rekabetçi tutabilir.

Profesyonel PCB montajı nasıl çalışır?

Lehim macun uygulaması

PCB düzeneğindeki ilk adım PCB'ye lehim macunu uygulamaktır. Lehim macunu, metal yüzeyleri temizlemeye ve lehimlemeyi desteklemeye yardımcı olan küçük lehim parçacıklarının ve akısının bir karışımıdır. Macun, PCB'nin tasarımıyla eşleşen bir şablon kullanılarak uygulanır ve sadece bileşenlerin yerleştirileceği pedlere bırakılmasını sağlar. Otomatik lehim macun yazıcıları, iyi lehim derzlerini sağlamak için kritik olan macunun eşit bir şekilde uygulanmasını sağlamak için hassas basınç ve hız kullanır.
Bileşen yerleştirme
Lehim macunu uygulandıktan sonra, bileşenler PCB'ye yerleştirilir. Bu tipik olarak, büyük ila delik bileşenlerinden küçük SMT parçalarına kadar çok çeşitli bileşen boyutları ve türlerini işleyebilen otomatik seçim ve - yerleştirme makineleri kullanılarak yapılır. Makineler, bileşenleri tanımlamak ve yüksek doğrulukla doğru konuma yerleştirildiklerinden emin olmak için görme sistemleri kullanır. Yüksek hacimli üretim için, verimi artırmak için bir çizgide çoklu makine kullanılabilir.
Lehimleme
Bileşenler yerleştirildikten sonra, bileşenleri yerine sabitlemek için PCB lehimlenir. PCB düzeneğinde kullanılan iki ana lehimleme türü vardır: geri akış lehimleme ve dalga lehimleme. Rezit lehimleme yaygın olarak SMT bileşenleri için kullanılır. PCB, bir geri dönme fırından geçirilir, burada lehim macunu eritmek için sıcaklığın kademeli olarak arttırıldığı, daha sonra PCB soğudukça katılaşır ve güçlü lehim derzleri oluşturur. Dalga lehimleme tipik olarak delik bileşenleri için kullanılır. PCB, delikleri dolduran ve tahtanın alt tarafındaki lehim bağlantıları oluşturan bir erimiş lehim dalgası üzerinden geçirilir.
Muayene ve test

Lehimleme işleminden sonra PCB, bileşenlerin doğru bir şekilde yerleştirilmesini ve lehim derzlerinin yüksek kalitede olduğundan emin olmak için denetlenir. Otomatik Optik İnceleme (AOI) sistemleri, eksik bileşenler, yanlış yerleştirme ve lehim köprüleri gibi kusurları tespit etmek için kameralar ve görüntü işleme yazılımı kullanır. Daha karmaşık PCB'ler için X - ışın muayenesi, çıplak göze bakmayan bileşenler altında lehim derzlerini, bilyalı ızgara dizileri (BGAS) gibi kontrol etmek için kullanılabilir.

Test de sürecin kritik bir parçasıdır. Fonksiyonel test, amaçlanan işlevlerini gerçekleştirmesini sağlamak için PCB'nin güçlendirilmesini içerir. In - Devre Testi (BİT), tek tek bileşenlerin ve bağlantıların elektriksel özelliklerini kontrol ederek kısa devreler veya açık devreler gibi hataların tanımlanmasına yardımcı olur.

PCB düzenleme özelliklerimiz

Müşterilerimizin farklı ihtiyaçlarını karşılamak için kapsamlı bir PCB montaj hizmetleri yelpazesi sunuyoruz. Profesyonel PCB montaj çözümlerimizin temel özellikleri şunlardır:

Parametre	Standart SMT montajı	Karışık Teknoloji Montajı (SMT + üzerinden - Delik)	Yüksek hassas montaj
Bileşen Boyut Aralığı	01005 (0.4mm x 0.2mm) ila 50mm x 50mm	01005 ila büyük - delik bileşenleri (100 mm'ye kadar)	008004 (0.2mm x 0.1mm) ila 30mm x 30mm
PCB Boyut Aralığı	50mm x 50mm ila 500mm x 500mm	50mm x 50mm ila 600mm x 600mm	30mm x 30mm ila 400mm x 400mm
Maksimum bileşen yoğunluğu	Metrekare başına 2000 bileşen	Metrekare başına 1500 bileşen	Metrekare başına 3000 bileşen
Lehimleme teknolojisi	Geri Geri Çekme Lehimleme (8 - Fırın)	Geri Çekme Lehimleme + Dalga Lehimleme	Azot atmosferi ile gelişmiş yeniden akış lehimeri
Muayene yöntemleri	AOI, manuel görsel inceleme	AOI, X - Işın Teftişi (BGA'lar için), Manuel İnceleme	AOI, 3D AOI, X - Işın Teftişi, Otomatik Konform Kaplama İncelemesi
Geri dönüş süresi	Standart: 5 - 7 gün; Express: 2 - 3 gün	Standart: 7 - 10 gün; Express: 3 - 5 gün	Standart: 10 - 14 gün; Express: 5 - 7 gün
Sertifikalar	ISO 9001, IPC - A - 610 Sınıf 2	ISO 9001, IPC - A - 610 Sınıf 2 ve 3, ISO 13485 (isteğe bağlı)	ISO 9001, IPC - A - 610 Sınıf 3, AS9100 (havacılık için)
Maksimum üretim hacmi	Ayda 100.000'den fazla birim	Ayda 50.000'den fazla birim	Ayda 30.000'den fazla birim

Tüm PCB montaj işlemlerimiz titiz kalite kontrolüne tabidir ve nihai ürünün güvenilirliğini ve performansını sağlamak için sadece yüksek kaliteli malzemeler ve bileşenler kullanıyoruz. Ayrıca belirli müşteri gereksinimlerini karşılamak için özel montaj çözümleri de sunuyoruz.

SSS: PCB montajı hakkında yaygın sorular

S: PCB imalat ve PCB düzeneği arasındaki fark nedir?
A: PCB imalat, substratın oluşturulmasını, iletken izlerin aşındırılmasını, delikleri delme ve yüzey kaplamalarının uygulanmasını içeren çıplak baskılı devre kartının üretimi işlemidir. PCB düzeneği ise, fonksiyonel bir devre oluşturmak için elektronik bileşenleri fabrikasyon PCB'ye monte etme işlemidir. Kısacası, imalat "boş" kartı üretirken, montaj çalışmasını sağlamak için bileşenleri ekler.
S: Doğru PCB montaj servis sağlayıcısını nasıl seçerim?

C: Bir PCB montaj servis sağlayıcısı seçerken, aşağıdaki faktörleri göz önünde bulundurun: belirli PCB ve bileşenler türünüzü ele alma deneyimleri ve uzmanlıkları; kalite kontrol süreçleri ve sertifikaları (IPC - A - 610 gibi); son teslim tarihlerinizi karşılamak için üretim kapasitesi ve geri dönüş süreleri; Bileşenleri rekabetçi fiyatlarla kaynaklama ve kalitelerini sağlama yetenekleri; ve montaj sürecinde düzenli güncellemeler sağlamak da dahil olmak üzere müşteri destekleri ve iletişimleri. Ayrıca, kaliteyi ilk elden değerlendirmek için çalışmalarının örneklerini istemek de iyi bir fikirdir.

Profesyonel PCB montajı, ürünlerinizin pazarda güvenilir, verimli ve rekabetçi olmasını sağlayan başarılı elektronik üretiminin temel taşıdır. -DenShenzhen Fanway Technology Co., Ltd.Müşterilerimizin benzersiz ihtiyaçlarını karşılamak için tasarlanmış yüksek kaliteli PCB montaj hizmetleri sunma konusunda uzmanlaşıyoruz. Eyalet - - - - sanat ekipmanı, deneyimli profesyonellerden oluşan bir ekip ve kalite taahhüdü ile olağanüstü sonuçlar vermeye adanmışız.

Bize UlaşınBugün PCB montaj hizmetlerimiz ve elektronik ürünlerinizi hayata geçirmeye nasıl yardımcı olabileceğimiz hakkında daha fazla bilgi edinmek için.
