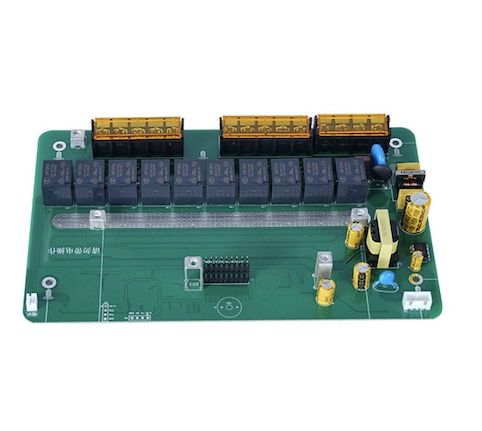

Elektronik PCB Baskılı Devre Kartı Prototip Düzeneği

Çin tedarikçisi Fanway'in Elektronik PCB Baskılı Devre Kartı Prototip Montajı hizmeti, IoT cihazları, otomotiv kontrol modülleri, tıbbi teşhis araçları ve havacılık test sistemlerindeki Ar-Ge projeleri için üretilmiştir. Tipik hızlı dönüşlü PCB hizmetleri 3 ila 7 gün sürerken, 24 saatlik teslimatımız yineleme döngülerini önemli ölçüde kısaltır. Montaj başlamadan önce mühendislik ekibimiz, ped tasarımı sorunlarını, bileşen aralığı çakışmalarını veya diğer üretilebilirlik sorunlarını erkenden yakalamak için Gerber dosyalarınız, BOM'unuz ve seç ve yerleştir dosyalarınız üzerinde bir DFM analizi gerçekleştirir. Minimum sipariş miktarı olmadığından (1 parçadan başlayarak), Ar-Ge ekipleri prototip oluşturma aşamasında aşırı stok maliyetlerinden kaçınabilir.

PCB Prototip Düzeneği ne işe yarar?

PCB Baskılı Devre Kartı Prototip Montajı hizmeti, test edilebilir numuneler üretmek için elektronik bileşenlerin baskılı devre kartı üzerine küçük miktarlarda monte edilmesi işlemidir. Temel amacı üretim değil doğrulamadır:

Tasarım doğrulaması: devre tasarımınızın fiziksel dünyada çalıştığını doğrular. Simülasyon gerçek dünyadaki tüm değişkenleri kapsayamaz; sinyal bütünlüğü, güç dağıtımı ve termal davranış yalnızca fiziksel testlerle görünür hale gelir.

Yinelemeli iyileştirme: Tasarım hatalarını prototip aşamasında yakalamak ve düzeltmek, seri üretilen bir partinin yeniden işlenmesi için gerekenin çok küçük bir maliyetidir. Bir prototip oluşturma yinelemesi, büyük ölçekli yeniden işleme maliyetinden on kat tasarruf sağlayabilir.

Ürün yazılımı geliştirme: yazılım mühendislerinin gömülü kodu yazması ve test etmesi için gerçek bir donanım platformu sağlar. Fiziksel donanım olmadan ürün yazılımı geliştirmek, boşlukta hata ayıklamaya benzer; mantıksal doğruluk, donanım uyumluluğunu garanti etmez.

Prototip montajı, bir ürünü konseptten gerçeğe taşıyan kritik adımdır ve Fanway'in Elektronik PCB Baskılı Devre Kartı Prototip Montajı hizmeti tam da bu adım için profesyonel destek sağlar.

Temel Başlangıç ​​Dosyaları

Eksiksiz ve doğru dosyalar, sorunsuz bir proje başlangıcının temelidir. Genellikle aşağıdaki çekirdek dosyalara ihtiyacınız vardır:

1. Tüm bakır katmanları, matkap verilerini, lehim maskesini ve serigrafiyi içeren, çıplak PCB'yi üretmek için kullanılan Gerber dosyaları. Eksik formatlar veya yanlış adlandırılmış katmanlar, üretim gecikmelerinin en yaygın nedenleri arasındadır.

2. Malzeme Listesi (BOM), üretici parça numarası (MPN), referans tanımlayıcı, miktar ve açıklama dahil olmak üzere birleştirilecek her bileşeni listeler. Belirsiz açıklamalar (ör. "100nF kapasitör") tedarik hatalarına veya gecikmelere neden olabilir. Farklı voltaj değerleri ve dielektrik malzemeler yüksek hızlı devrelerde çok farklı davranır.

3. Koordinat dosyası (CPL / Pick & Place dosyası), SMT yerleştirme makinesine rehberlik ederek her bileşen için tam X/Y koordinatlarını, dönüş açılarını ve montaj tarafını sağlar. Koordinat hataları doğrudan yanlış hizalamaya veya polarite hatalarına neden olur.

4. Profesyonel ipucu, sipariş vermeden önce yapılacak bir DFM incelemesi, ped tasarımı sorunlarını, bileşen aralığı sorunlarını ve diğer üretilebilirlik sorunlarını, üretimin durmasına neden olmadan önce ortaya çıkarabilir. Fanway'in mühendislik ekibi, üretim başlamadan önce her Elektronik PCB Baskılı Devre Kartı Prototip Montajı siparişi için bir DFM incelemesi sağlar.

Tam Prototip Montaj Süreci

Fanway'in prototip montaj hizmeti, malzemeden bitmiş panoya kadar tüm zinciri kapsar:

Bileşen kaynağı:Tedarik ekibimiz, küçük prototip miktarları için bile bileşenleri rekabetçi fiyatlarla güvence altına almak için istikrarlı bir tedarik zincirinden yararlanıyor. Müşterilerin birden fazla distribütörle koordine olmasına gerek yok.

Mühendislik incelemesi:proje mühendisleri Gerber'i, BOM'u inceler ve üretim başlamadan önce dosyaları üretilebilirlik açısından koordine eder ve potansiyel sorunların çoğunu en erken aşamada yakalar.

Prototip PCB düzeneği:çok katmanlı, yüksek frekanslı, HDI, sert, sert esnek ve esnek PCB'ler dahil olmak üzere birden çok kart türünü destekler. Yerleştirme kapasitesi, maksimum kart boyutu 510 mm × 460 mm olan 01005 ultra küçük bileşenleri ve 0,2 mm aralıklı BGA'ları kapsar.

Test ve doğrulama:Her prototip kartı, manuel QC, SPI lehim pastası denetimi, AOI optik denetimi, X-ışını denetimi, devre içi test, işlevsel test ve yanma testini içeren sıkı bir denetim rejiminden geçer. Prototip aşamasında yapılan kapsamlı testler, pilot çalışmalara ve seri üretime sorunsuz geçiş sağlar.

Uygulama Alanları

Fanway'in Elektronik PCB Baskılı Devre Kartı Prototip Montajı hizmeti aşağıdaki alanlarda yaygın olarak kullanılmaktadır:

IoT cihazları ve giyilebilir cihazlar

küçük form faktörü, yüksek yoğunluk ve düşük güç tüketimi, prototip oluşturma sırasında hassas yerleştirme ve hızlı yineleme gerektirir.

Otomotiv kontrol modülleri

araç içi elektronikler yüksek düzeyde güvenilirlik ve çevresel dayanıklılık gerektirir; Prototip aşamasında fonksiyonel doğrulama ve güvenilirlik testleri vazgeçilmezdir.

Tıbbi teşhis araçları

tıbbi cihazlar sıkı düzenleyici onay gerektirir; Prototip aşamasında kapsamlı doğrulama, sonraki sertifikasyon için bir ön koşuldur.

Havacılık test sistemleri

yüksek güvenilirlik gereksinimleri, her tasarım değişikliğinin fiziksel olarak doğrulanması gerektiği anlamına gelir; hızlı prototipleme yeteneği proje zaman çizelgelerini doğrudan etkiler.

Neden Fanway'i Seçmelisiniz?

24 saatte teslimat

Standart hızlı dönüş döngüleri 3-7 gün iken Fanway, prototip PCB montajını 24 saate sıkıştırır. Ar-Ge ekipleri için her kısaltılmış yineleme döngüsü, aynı zaman dilimi içinde daha fazla tasarım doğrulama turu anlamına gelir.

Tek noktadan hizmet

Bileşen kaynağı bulma, DFM incelemesi, PCB imalatı, SMT yerleştirme, delik lehimleme ve son testlere kadar hizmet sağlıyoruz; bunların hepsi tek bir çatı altında. Müşteriler ayrı PCB tedarikçilerini, bileşen distribütörlerini ve montaj merkezlerini koordine etmenin getirdiği ek yükten kurtuluyor.

Sertifikalı kalite sistemleri

Tesisimiz UL, RoHS, SGS ve REACH standartlarına uygun ürünlerle ISO9001, ISO13485, IATF16949 ve ISO14001 sertifikalarına sahiptir. Prototip aşamasındaki kalite standartları, hacimli üretimle tutarlı olup, süreç farklılıklarından kaynaklanan doğrulama hatalarını önler.

Düşük sipariş minimumu

Ar-Ge aşamasındaki ihtiyaçlar için fazla stok maliyetlerini ortadan kaldırarak, minimum miktar şartı olmaksızın 1 parçadan başlayan siparişleri destekliyoruz.

Önceden mühendislik desteği

DFM analizi, sipariş onayından önce gerçekleştirilir ve tasarım sorunları erken tespit edilir ve çözülür. Bu, montaj sırasındaki sorunlara tepki vermek yerine üretim riskini ileriye doğru kaydırır.

Soru-Cevap

S: Prototip PCB montajı genellikle ne kadar sürer?
C: Fanway 24 saat hızlı prototip oluşturma olanağı sunuyor. Normal koşullar altında, dosya onayından bitmiş kart teslimatına kadar, kart katman sayısına, bileşen karmaşıklığına ve BOM hazırlığına bağlı olarak 24 saat içinde tamamlanabilir.

S: Prototip projesini başlatmak için hangi dosyalara ihtiyaç var?
C: Gerber dosyalarına (PCB üretimi için), bir BOM'a (üretici parça numaraları, referans göstergeleri ve miktarları içeren) ve bir koordinat dosyasına (SMT yerleşimi için) ihtiyacınız var. Teslimden önce DFM'nin kendi kendini kontrol etmesi önerilir veya mühendislik ekibimizin üretilebilirlik incelemesi yapmasına izin verebilirsiniz.

S: Prototip montajı için ne tür PCB'leri destekliyorsunuz?
C: Çok katmanlı, yüksek frekanslı, HDI, sert, sert esnek ve esnek PCB'leri destekliyoruz.

S: Fanway prototipler için bileşen tedarik hizmetleri sağlıyor mu?
C: Evet. Tedarik ekibimiz, küçük prototip miktarlarına yönelik bileşenleri rekabetçi fiyatlarla tedarik etmek için kapsamlı pazar kaynaklarına sahiptir.

S: Prototip aşamasında hangi testler yer alıyor?
C: Testler, AOI optik muayenesini, X-ışını muayenesini, devre içi testi, işlevsel testi ve yanma testini içerir. Özel test planı proje gereksinimlerine göre özelleştirilebilir.

Projeniz için bir prototip montajı başlatmanız mı gerekiyor? Gerber dosyalarınızı, BOM'unuzu ve koordinat dosyalarınızı mühendislik ekibimize gönderin. 24 saat içinde bir DFM incelemesi ve fiyat teklifi sunacağız.
